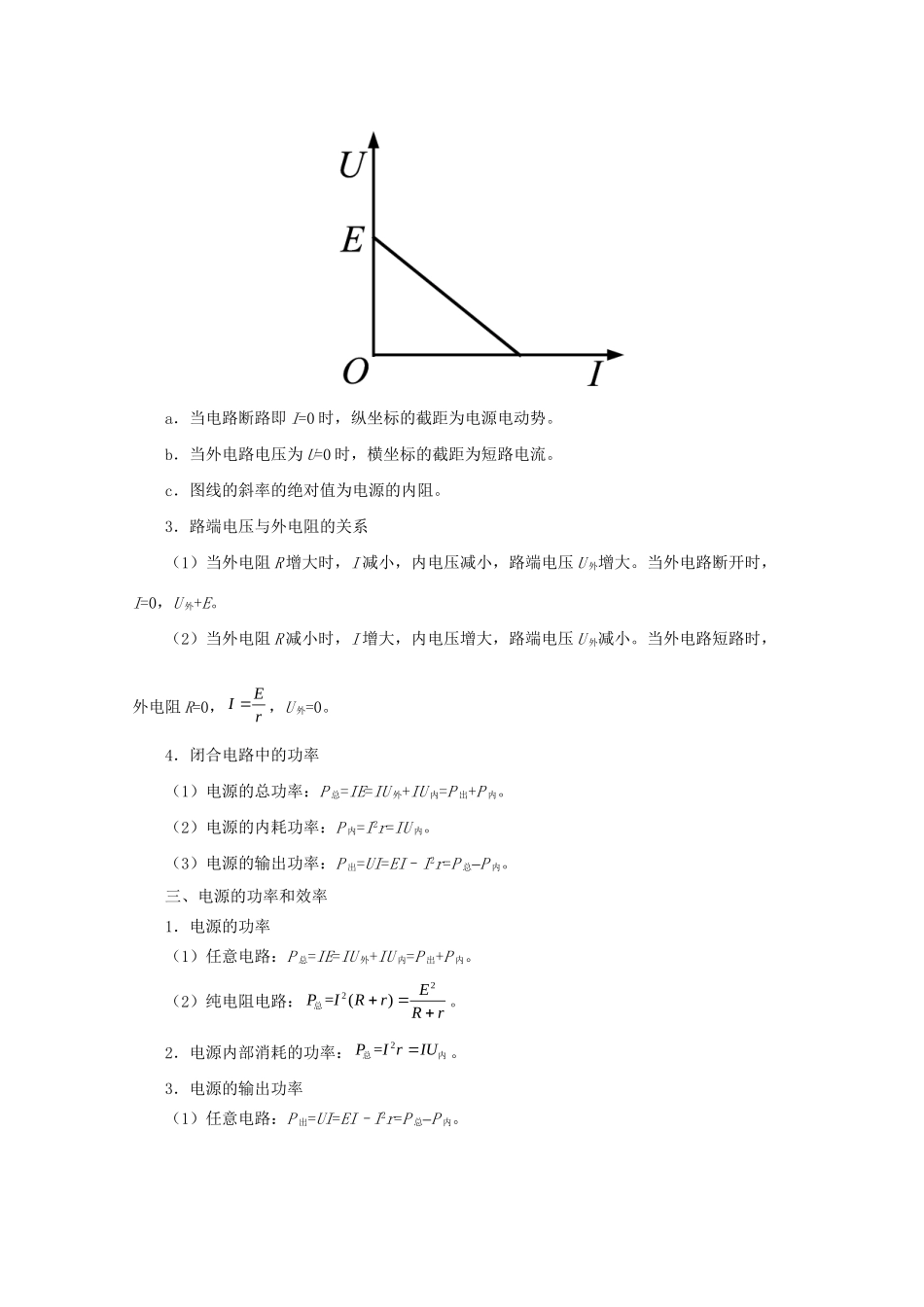

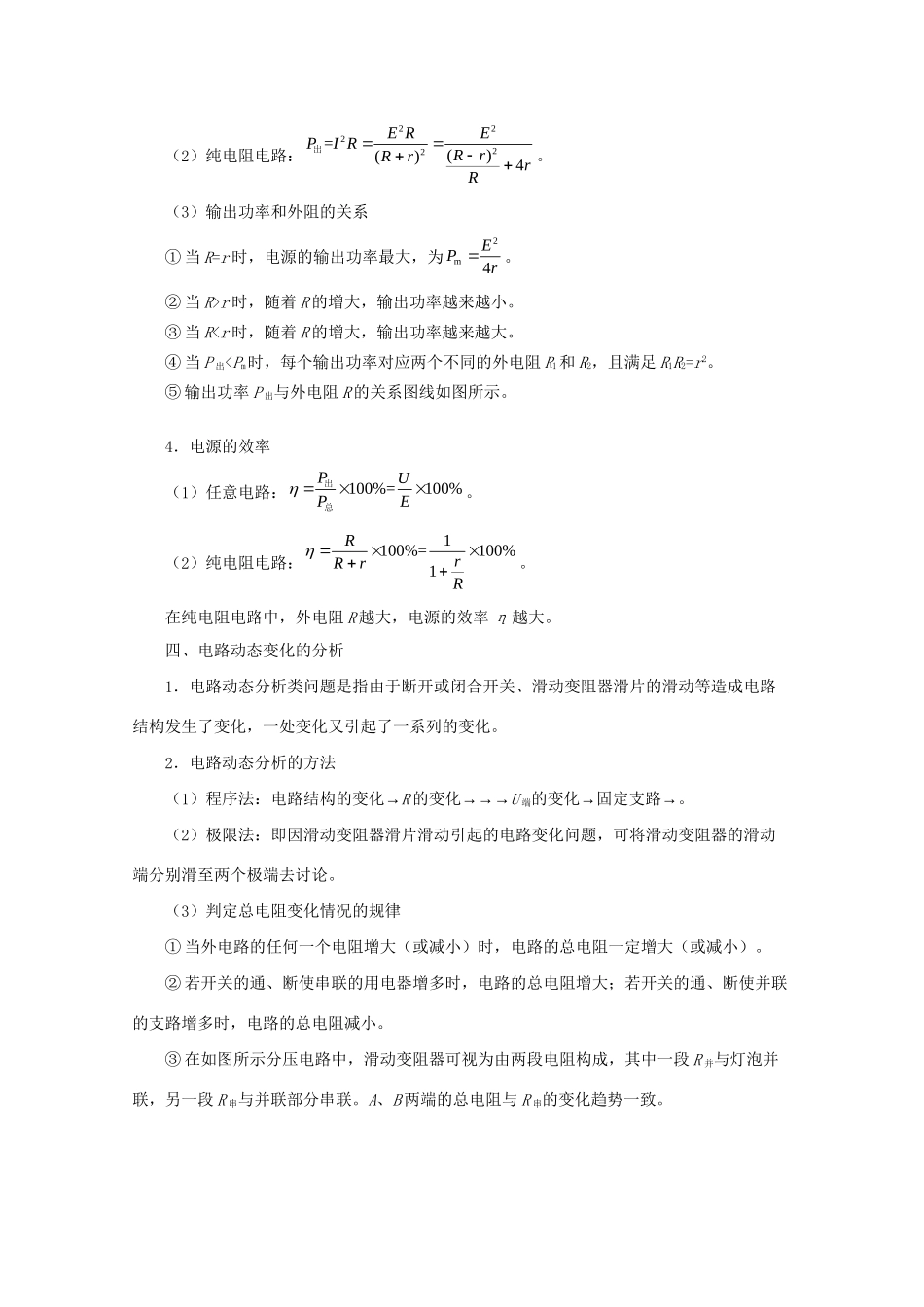

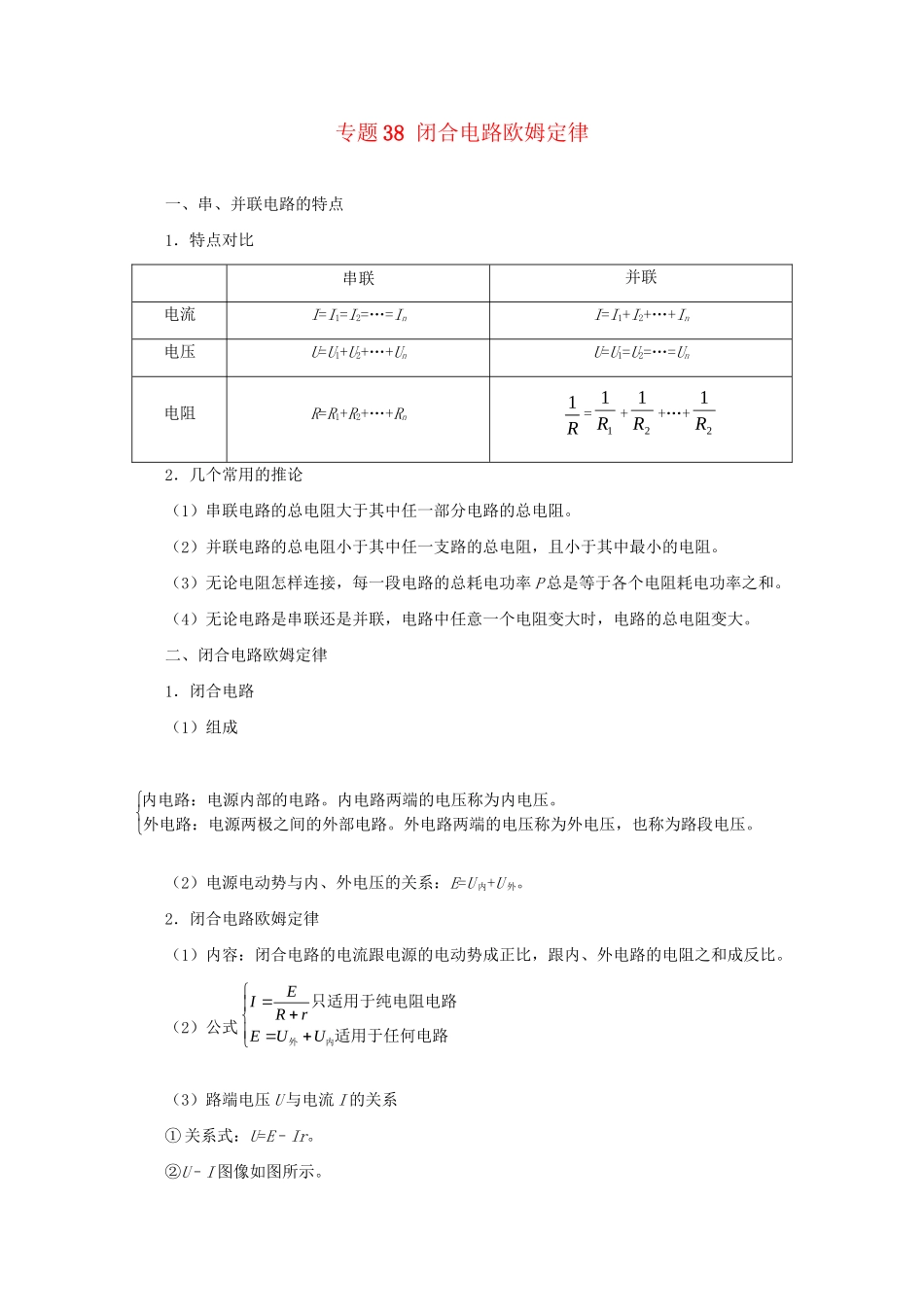

专题38闭合电路欧姆定律一、串、并联电路的特点1．特点对比串联并联电流I=I1=I2=…=InI=I1+I2+…+In电压U=U1+U2+…+UnU=U1=U2=…=Un电阻R=R1+R2+…+Rn1R=11R+21R+…+21R2．几个常用的推论（1）串联电路的总电阻大于其中任一部分电路的总电阻。（2）并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻。（3）无论电阻怎样连接，每一段电路的总耗电功率P总是等于各个电阻耗电功率之和。（4）无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大。二、闭合电路欧姆定律1．闭合电路（1）组成内电路：电源内部的电路。内电路两端的电压称为内电压。外电路：电源两极之间的外部电路。外电路两端的电压称为外电压，也称为路段电压。（2）电源电动势与内、外电压的关系：E=U内+U外。2．闭合电路欧姆定律（1）内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。（2）公式EIRrEUU外内只适用于纯电阻电路适用于任何电路（3）路端电压U与电流I的关系①关系式：U=E–Ir。②U–I图像如图所示。a．当电路断路即I=0时，纵坐标的截距为电源电动势。b．当外电路电压为U=0时，横坐标的截距为短路电流。c．图线的斜率的绝对值为电源的内阻。3．路端电压与外电阻的关系（1）当外电阻R增大时，I减小，内电压减小，路端电压U外增大。当外电路断开时，I=0，U外+E。（2）当外电阻R减小时，I增大，内电压增大，路端电压U外减小。当外电路短路时，外电阻R=0，EIr，U外=0。4．闭合电路中的功率（1）电源的总功率：P总=IE=IU外+IU内=P出+P内。（2）电源的内耗功率：P内=I2r=IU内。（3）电源的输出功率：P出=UI=EI–I2r=P总–P内。三、电源的功率和效率1．电源的功率（1）任意电路：P总=IE=IU外+IU内=P出+P内。（2）纯电阻电路：22=()EPIRrRr总。2．电源内部消耗的功率：2=PIrIU总内。3．电源的输出功率（1）任意电路：P出=UI=EI–I2r=P总–P内。（2）纯电阻电路：22222=()()4EREPIRRrRrrR出。（3）输出功率和外阻的关系①当R=r时，电源的输出功率最大，为2m4EPr。②当R>r时，随着R的增大，输出功率越来越小。③当R
