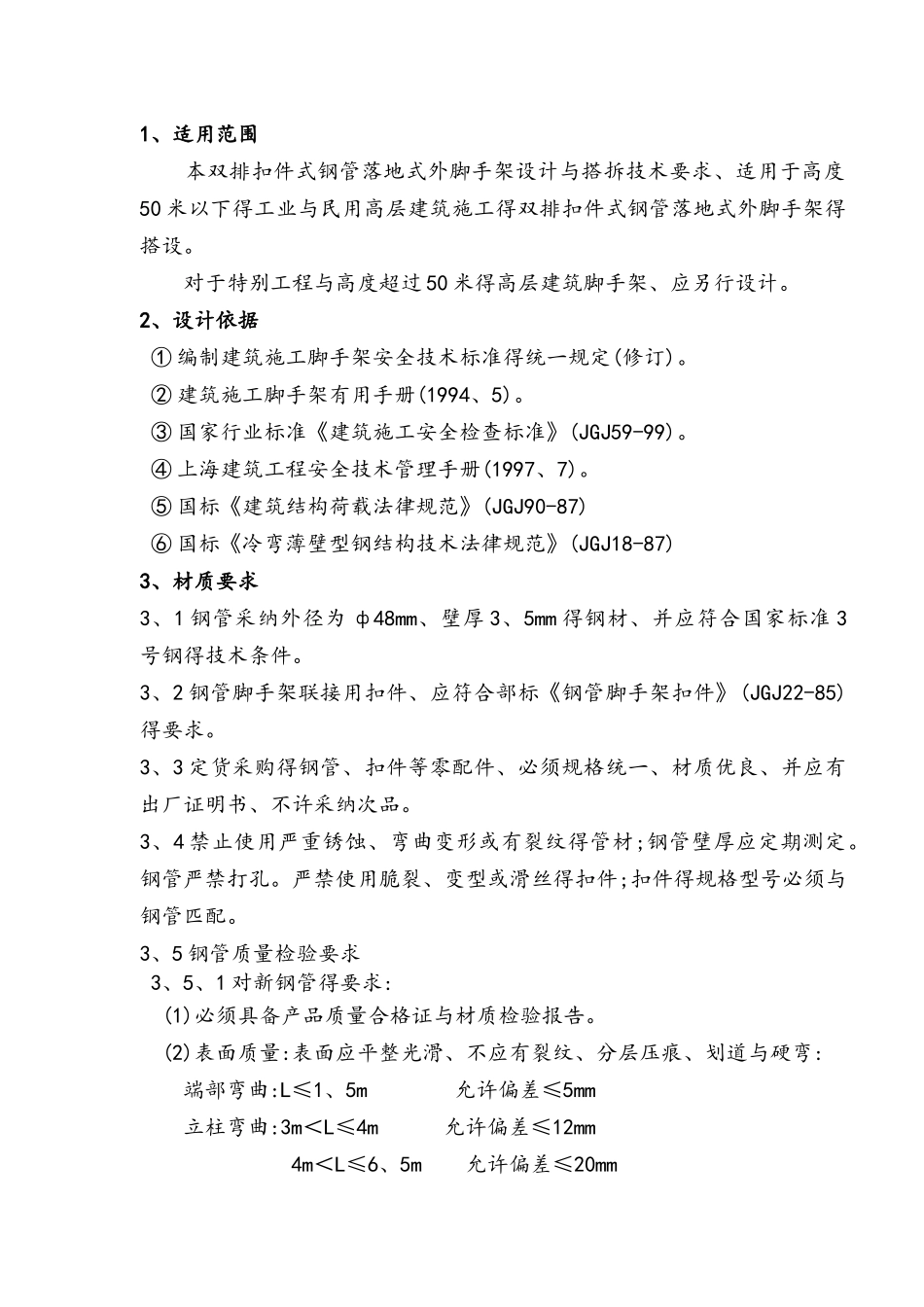

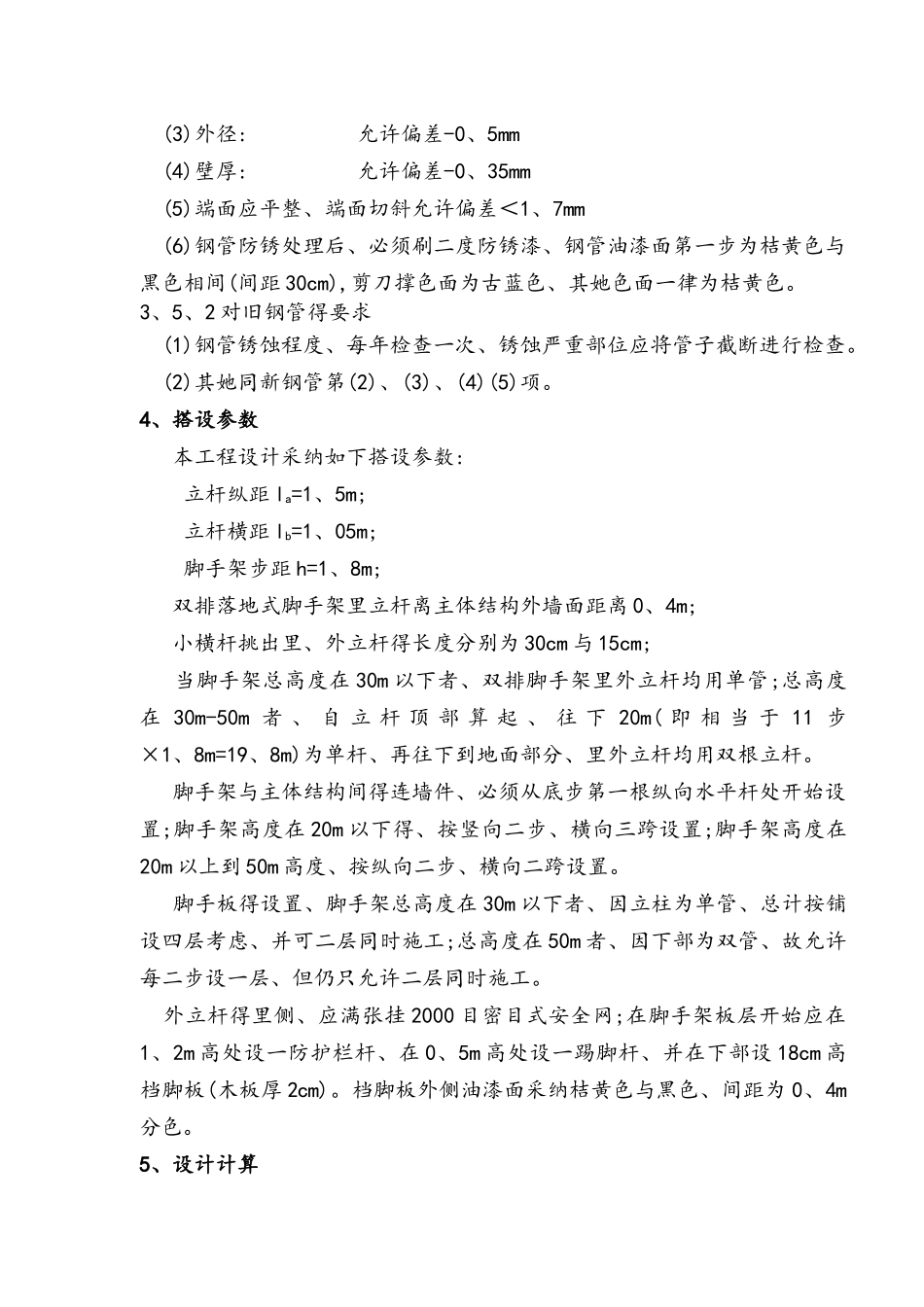

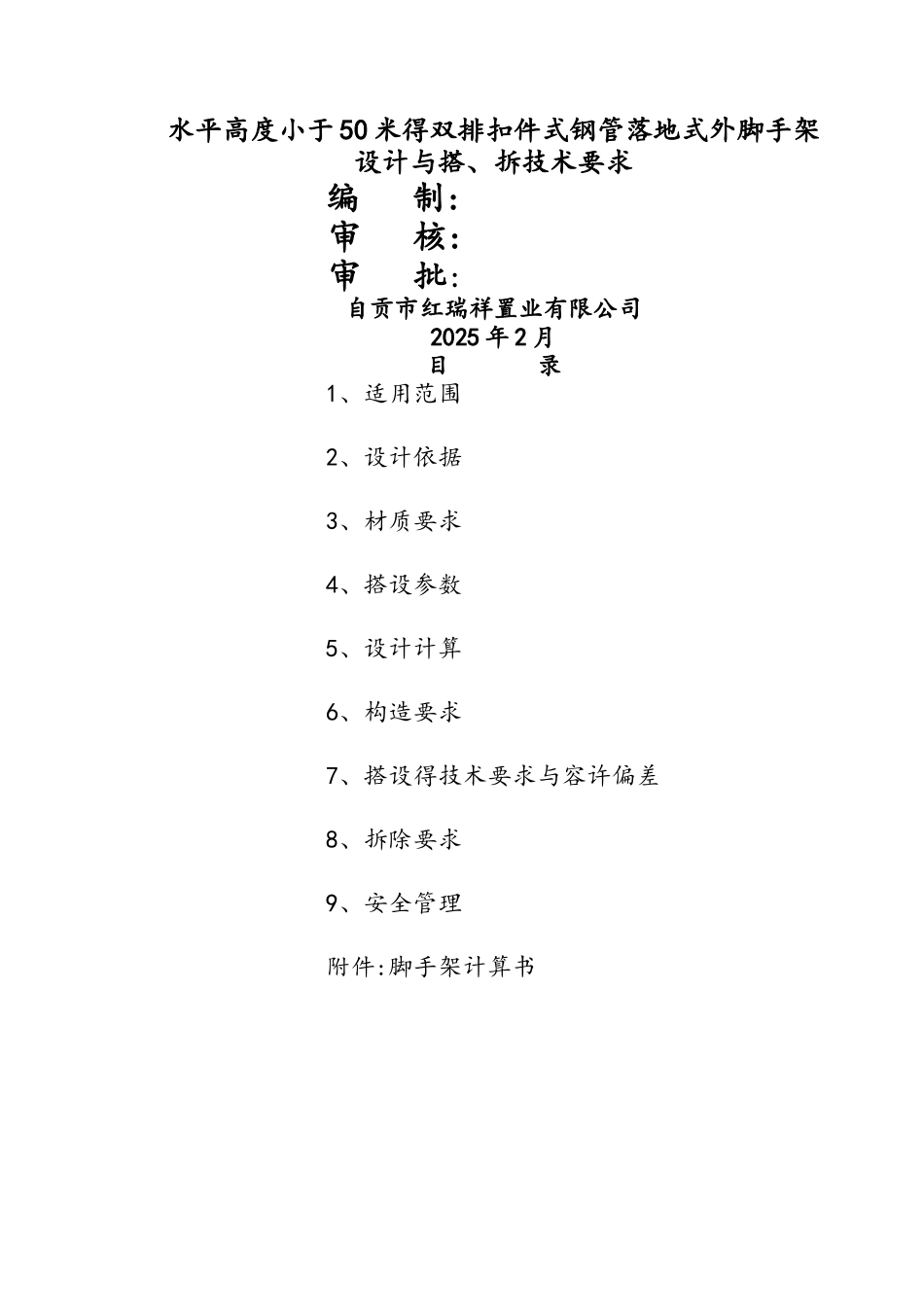

水平高度小于 50 米得双排扣件式钢管落地式外脚手架设计与搭、拆技术要求 编 制: 审 核: 审 批:自贡市红瑞祥置业有限公司2025 年 2 月目 录 1、适用范围 2、设计依据 3、材质要求 4、搭设参数 5、设计计算 6、构造要求 7、搭设得技术要求与容许偏差 8、拆除要求 9、安全管理 附件:脚手架计算书1、适用范围 本双排扣件式钢管落地式外脚手架设计与搭拆技术要求、适用于高度50 米以下得工业与民用高层建筑施工得双排扣件式钢管落地式外脚手架得搭设。 对于特别工程与高度超过 50 米得高层建筑脚手架、应另行设计。2、设计依据 ① 编制建筑施工脚手架安全技术标准得统一规定(修订)。 ② 建筑施工脚手架有用手册(1994、5)。 ③ 国家行业标准《建筑施工安全检查标准》(JGJ59-99)。 ④ 上海建筑工程安全技术管理手册(1997、7)。 ⑤ 国标《建筑结构荷载法律规范》(JGJ90-87) ⑥ 国标《冷弯薄壁型钢结构技术法律规范》(JGJ18-87)3、材质要求3、1 钢管采纳外径为 ф48mm、壁厚 3、5mm 得钢材、并应符合国家标准 3号钢得技术条件。3、2 钢管脚手架联接用扣件、应符合部标《钢管脚手架扣件》(JGJ22-85)得要求。3、3 定货采购得钢管、扣件等零配件、必须规格统一、材质优良、并应有出厂证明书、不许采纳次品。3、4 禁止使用严重锈蚀、弯曲变形或有裂纹得管材;钢管壁厚应定期测定。钢管严禁打孔。严禁使用脆裂、变型或滑丝得扣件;扣件得规格型号必须与钢管匹配。3、5 钢管质量检验要求 3、5、1 对新钢管得要求: (1)必须具备产品质量合格证与材质检验报告。 (2)表面质量:表面应平整光滑、不应有裂纹、分层压痕、划道与硬弯:端部弯曲:L≤1、5m 允许偏差≤5mm立柱弯曲:3m＜L≤4m 允许偏差≤12mm 4m＜L≤6、5m 允许偏差≤20mm (3)外径: 允许偏差-0、5mm (4)壁厚: 允许偏差-0、35mm (5)端面应平整、端面切斜允许偏差＜1、7mm (6)钢管防锈处理后、必须刷二度防锈漆、钢管油漆面第一步为桔黄色与黑色相间(间距 30cm),剪刀撑色面为古蓝色、其她色面一律为桔黄色。3、5、2 对旧钢管得要求 (1)钢管锈蚀程度、每年检查一次、锈蚀严重部位应将管子截断进行检查。 (2)其她同新钢管第(2)、(3)、(4)(5)项。4、搭设参数 本工程设计采纳如下搭设参数: 立杆纵距 la=1、5m; 立杆横距 lb=1、05m; 脚手架步距 h=1、8m; 双排落地式脚手架里立杆离主体结构外墙面距离 0、4m; 小横杆挑出里、外立杆得长度分...
