落地式外架施工方案

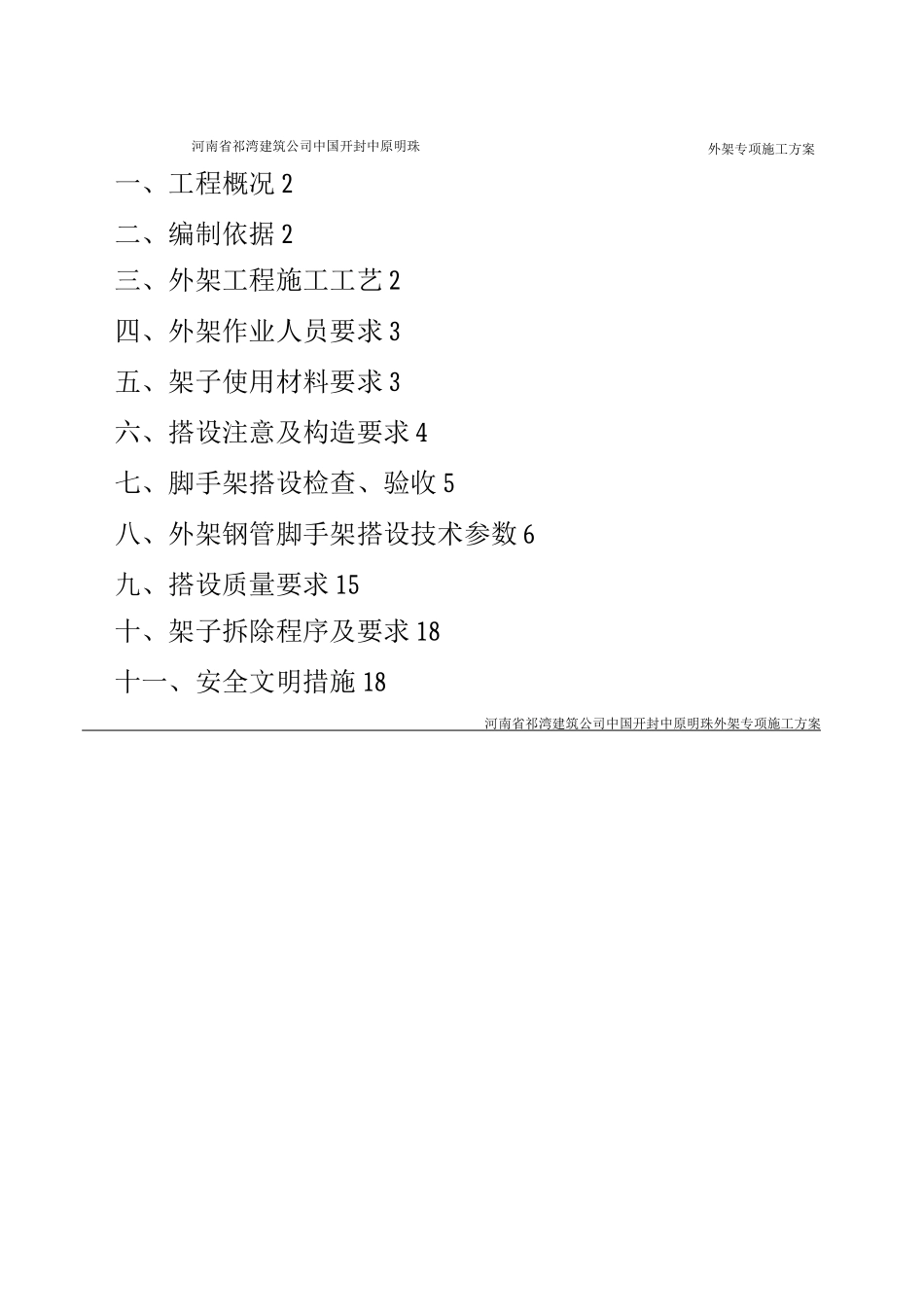

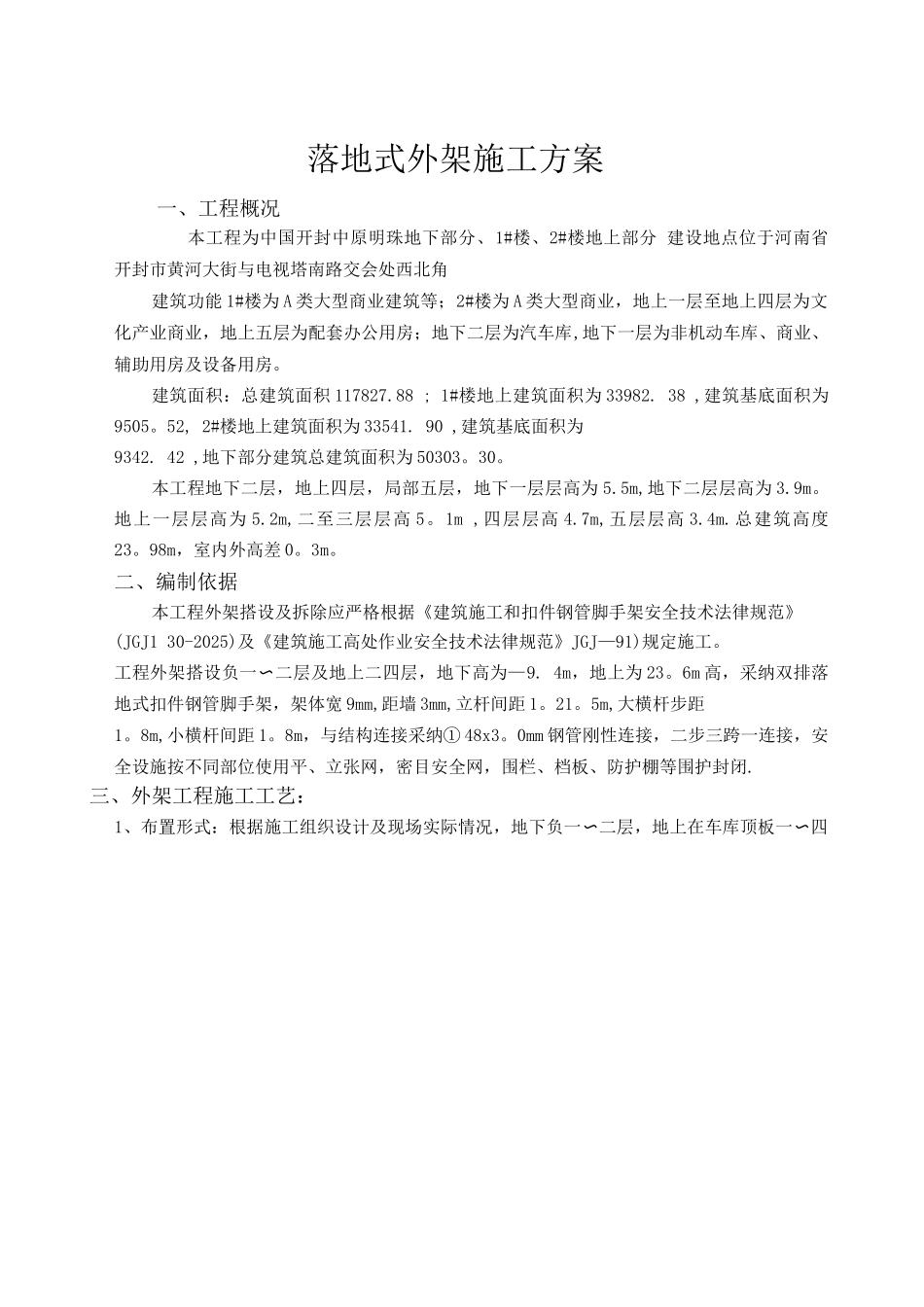

一、工程概况 2二、编制依据 2三、外架工程施工工艺 2四、外架作业人员要求 3五、架子使用材料要求 3六、搭设注意及构造要求 4七、脚手架搭设检查、验收 5八、外架钢管脚手架搭设技术参数 6九、搭设质量要求 15十、架子拆除程序及要求 18十一、安全文明措施 18河南省祁湾建筑公司中国开封中原明珠外架专项施工方案河南省祁湾建筑公司中国开封中原明珠外架专项施工方案落地式外架施工方案一、工程概况本工程为中国开封中原明珠地下部分、1#楼、2#楼地上部分 建设地点位于河南省开封市黄河大街与电视塔南路交会处西北角建筑功能 1#楼为 A 类大型商业建筑等；2#楼为 A 类大型商业，地上一层至地上四层为文化产业商业，地上五层为配套办公用房；地下二层为汽车库,地下一层为非机动车库、商业、辅助用房及设备用房。建筑面积：总建筑面积 117827.88 ; 1#楼地上建筑面积为 33982. 38 ,建筑基底面积为9505。52, 2#楼地上建筑面积为 33541. 90 ,建筑基底面积为9342. 42 ,地下部分建筑总建筑面积为 50303。30。本工程地下二层，地上四层，局部五层，地下一层层高为 5.5m,地下二层层高为 3.9m。地上一层层高为 5.2m,二至三层层高 5。1m ,四层层高 4.7m,五层层高 3.4m.总建筑高度23。98m，室内外高差 0。3m。二、编制依据本工程外架搭设及拆除应严格根据《建筑施工和扣件钢管脚手架安全技术法律规范》(JGJ1 30-2025)及《建筑施工高处作业安全技术法律规范》JGJ—91)规定施工。工程外架搭设负一二层及地上二四层，地下高为—〜9. 4m，地上为 23。6m 高，采纳双排落地式扣件钢管脚手架，架体宽 9mm,距墙 3mm,立杆间距 1。21。5m,大横杆步距1。8m,小横杆间距 1。8m，与结构连接采纳① 48x3。0mm 钢管刚性连接，二步三跨一连接，安全设施按不同部位使用平、立张网，密目安全网，围栏、档板、防护棚等围护封闭.三、外架工程施工工艺：1、布置形式：根据施工组织设计及现场实际情况，地下负一二层，地上在车库顶板一四〜〜层采纳落地式双排钢管脚手架，架体采纳① 48x3。0mm 钢管搭设脚手架。2、基层处理：地上立杆搭设在地下室顶板上立杆下垫不小于 50*1*4 木板，遇基础基坑时，立杆下垫不小于 5cm 厚、长度不小于 2m 的木板。3、架子搭设：立杆纵距 1.2〜1.5m,每大面均匀排列。内排立杆距墙 3mm，内外立杆距离9mm。4、水平横杆搭设：外架步距 18mm,横向水平搭在立杆纵向水平杆之上。在挑梁、挑板部位...
