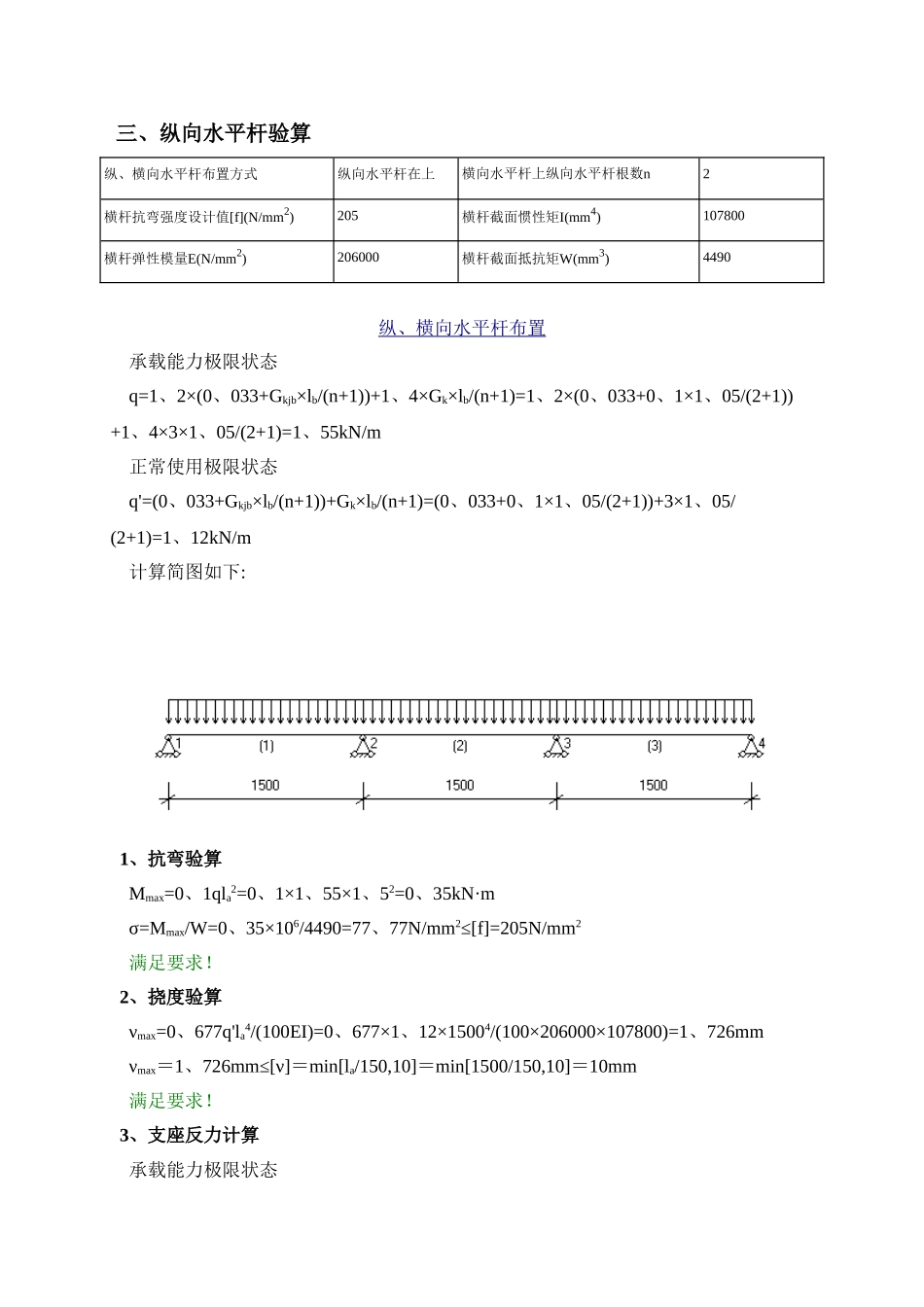

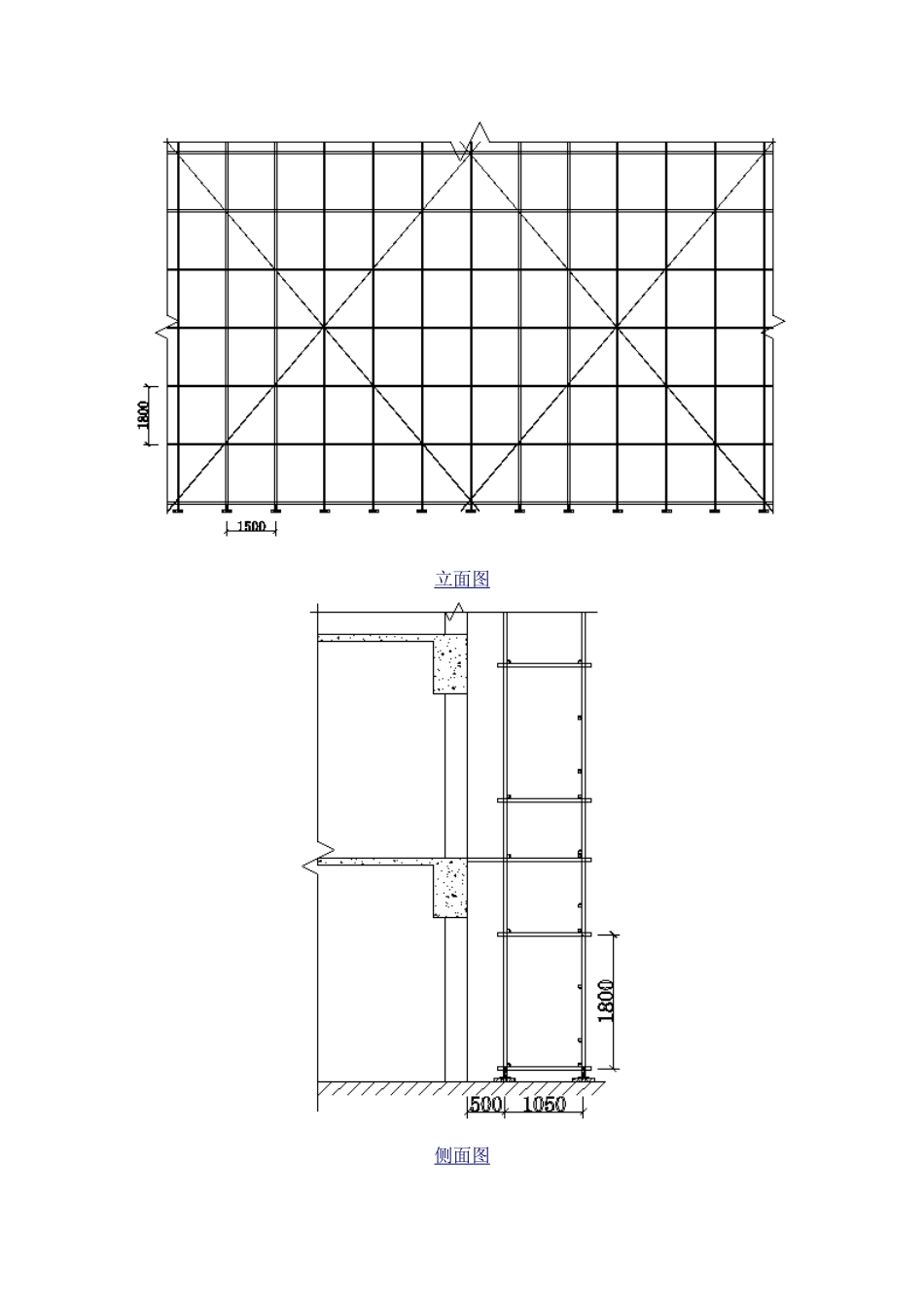

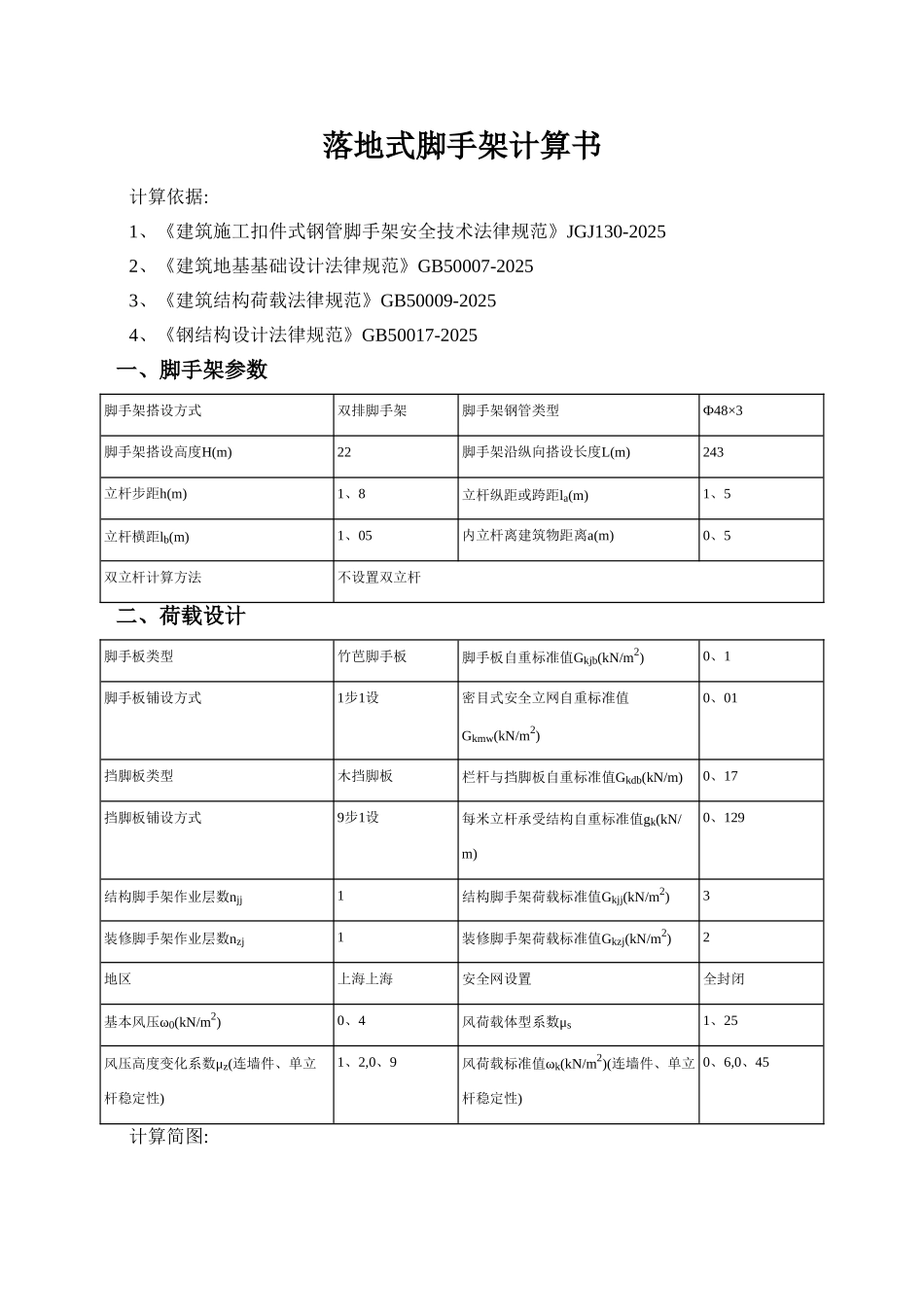

落地式脚手架计算书 计算依据: 1、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2025 2、《建筑地基基础设计法律规范》GB50007-2025 3、《建筑结构荷载法律规范》GB50009-2025 4、《钢结构设计法律规范》GB50017-2025 一、脚手架参数脚手架搭设方式双排脚手架脚手架钢管类型Ф48×3脚手架搭设高度H(m)22脚手架沿纵向搭设长度L(m)243立杆步距h(m)1、8立杆纵距或跨距la(m)1、5立杆横距lb(m)1、05内立杆离建筑物距离a(m)0、5双立杆计算方法不设置双立杆 二、荷载设计脚手板类型竹芭脚手板脚手板自重标准值Gkjb(kN/m2)0、1脚手板铺设方式1步1设密目式安全立网自重标准值Gkmw(kN/m2)0、01挡脚板类型木挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0、17挡脚板铺设方式9步1设每米立杆承受结构自重标准值gk(kN/m)0、129结构脚手架作业层数njj1结构脚手架荷载标准值Gkjj(kN/m2)3装修脚手架作业层数nzj1装修脚手架荷载标准值Gkzj(kN/m2)2地区上海上海安全网设置全封闭基本风压ω0(kN/m2)0、4风荷载体型系数μs1、25风压高度变化系数μz(连墙件、单立杆稳定性)1、2,0、9风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)0、6,0、45 计算简图:立面图侧面图 三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n2横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)107800横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4490纵、横向水平杆布置 承载能力极限状态 q=1、2×(0、033+Gkjb×lb/(n+1))+1、4×Gk×lb/(n+1)=1、2×(0、033+0、1×1、05/(2+1))+1、4×3×1、05/(2+1)=1、55kN/m 正常使用极限状态 q'=(0、033+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0、033+0、1×1、05/(2+1))+3×1、05/(2+1)=1、12kN/m 计算简图如下: 1、抗弯验算 Mmax=0、1qla2=0、1×1、55×1、52=0、35kN·m σ=Mmax/W=0、35×106/4490=77、77N/mm2≤[f]=205N/mm2 满足要求！ 2、挠度验算 νmax=0、677q'la4/(100EI)=0、677×1、12×15004/(100×206000×107800)=1、726mm νmax＝1、726mm≤[ν]＝min[la/150,10]＝min[1500/150,10]＝10mm 满足要求！ 3、支座反力计算 承载能力极限状态 Rmax=1、1qla=1、1×1、55×1、5=2、56kN 正常使用极限状态 Rmax'=1、1q'la=1、1×1、12×1、5=1、85kN 四、横向水平杆验算 承载能力极限状态 由上节可知F1=Rmax=2、56kN q=1、2×0、033=0、04kN/m 正常使用极限状态 由上节可知F1'=...
