薄抹灰涂料施工方案

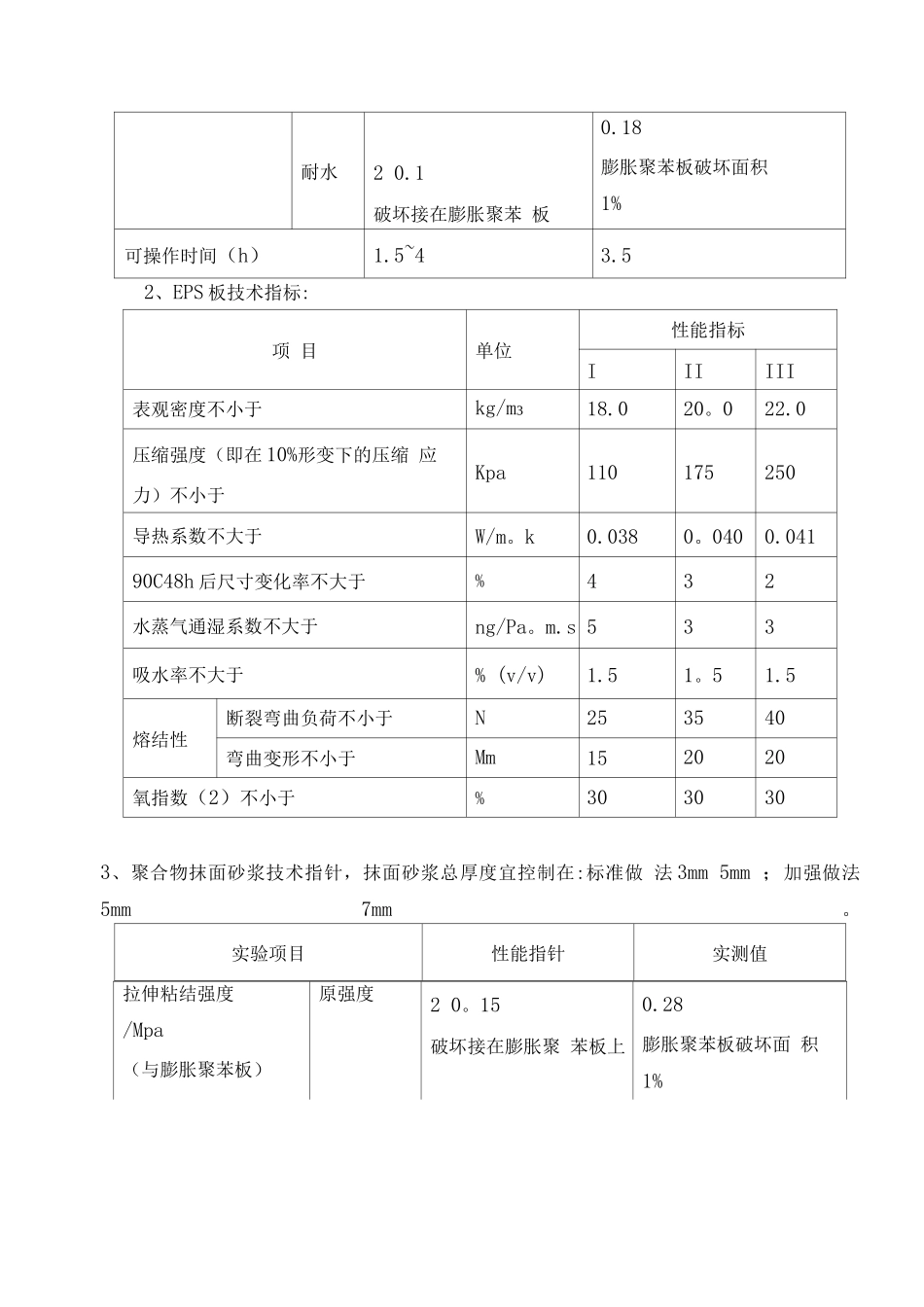

施工组织方案本方案提供的系统为薄抹灰外保温系统”-以膨胀聚苯板、耐碱 网布、胶粘剂、抹面胶浆和锚栓等为材料，经现场施工后，形成一定 强度的外保温硬壳”体，使保温系统与基层墙体牢固结合，不脱落, 不开裂，达到节能 65%的省级以上验收标准。本方案设计的墙体部分保温层厚度，根据具体建筑物的体形系数 及窗墙面积比有一定变化，设计要求为 40mm 厚聚苯板.本方案设计 的抹面层厚度，根据实际需要分两部分，建筑物涂料饰面。本方案使 用的聚苯板密度为 20kg/m3。一、现场准备技术人员熟悉图纸，对结构层外立面尺寸进行分解，制定聚苯板 的拼装排版方案，组织施工技术人员进行岗前培训，了解材料特性， 参阅有关图纸及施工方案，掌握施工技术要领，进行施工技术交底和安 全技术交底。各项材料进场验收合格，符合工程标准。二、技术指标（一）外保温体系所用的各种材料技术要求与技术要求的偏差点1、“馨丽佳”外墙外保温快干高强型粘结胶浆的主要技术指标:实验项目性能指标实测值拉伸粘结强度/Mpa（与水泥砂浆）原强 度>0.61。5耐水2 0。41。2拉伸粘结强度/Mpa（与聚苯板）原强 度2 0。1破坏接在膨胀聚苯 板0.2膨胀聚苯板破坏面积1%耐水2 0.1破坏接在膨胀聚苯 板0.18膨胀聚苯板破坏面积1%可操作时间（h）1.5~43.52、EPS 板技术指标:项 目单位性能指标IIIIII表观密度不小于kg/m318.020。022.0压缩强度（即在 10%形变下的压缩 应力）不小于Kpa110175250导热系数不大于W/m。k0.0380。0400.04190C48h 后尺寸变化率不大于%432水蒸气通湿系数不大于ng/Pa。m.s 533吸水率不大于% (v/v)1.51。51.5熔结性断裂弯曲负荷不小于N253540弯曲变形不小于Mm152020氧指数（2）不小于%3030303、聚合物抹面砂浆技术指针，抹面砂浆总厚度宜控制在:标准做 法 3mm 5mm ；加强做法5mm 7mm 。实验项目性能指针实测值拉伸粘结强度/Mpa（与膨胀聚苯板）原强度2 0。15破坏接在膨胀聚 苯板上0.28膨胀聚苯板破坏面 积 1%耐水2 0。12破坏接在膨胀聚 苯板上0。25膨胀聚苯板破坏面 积 1%耐冻融2 0.1破坏接在膨胀聚苯板上0.15膨胀聚苯板破坏面 积 1%柔韧性抗压强度/ 抗折强度压折比<3.01.46可操作时间（h）1。 5〜4。 03.54、耐碱网格布技术指标要求:试验项目性能指示网孔中心距，mm4~6单位面积质量，g/m22160断裂应变,％<5耐碱断裂强力保留率（经纬向），％250耐碱断裂强力保留值，N/50mm2 750含胶量，%耐碱玻纤网格布28耐碱型玻...
