机械制造工艺学专业 CA6140车床拨叉(831008型号)”零件的机械加工工艺规程及钻2-孔的专用夹具设计和实现VIP免费

机械制造工艺学专业  CA6140车床拨叉(831008型号)”零件的机械加工工艺规程及钻2-孔的专用夹具设计和实现_第1页
1/27
机械制造工艺学专业  CA6140车床拨叉(831008型号)”零件的机械加工工艺规程及钻2-孔的专用夹具设计和实现_第2页
2/27
机械制造工艺学专业  CA6140车床拨叉(831008型号)”零件的机械加工工艺规程及钻2-孔的专用夹具设计和实现_第3页
3/27

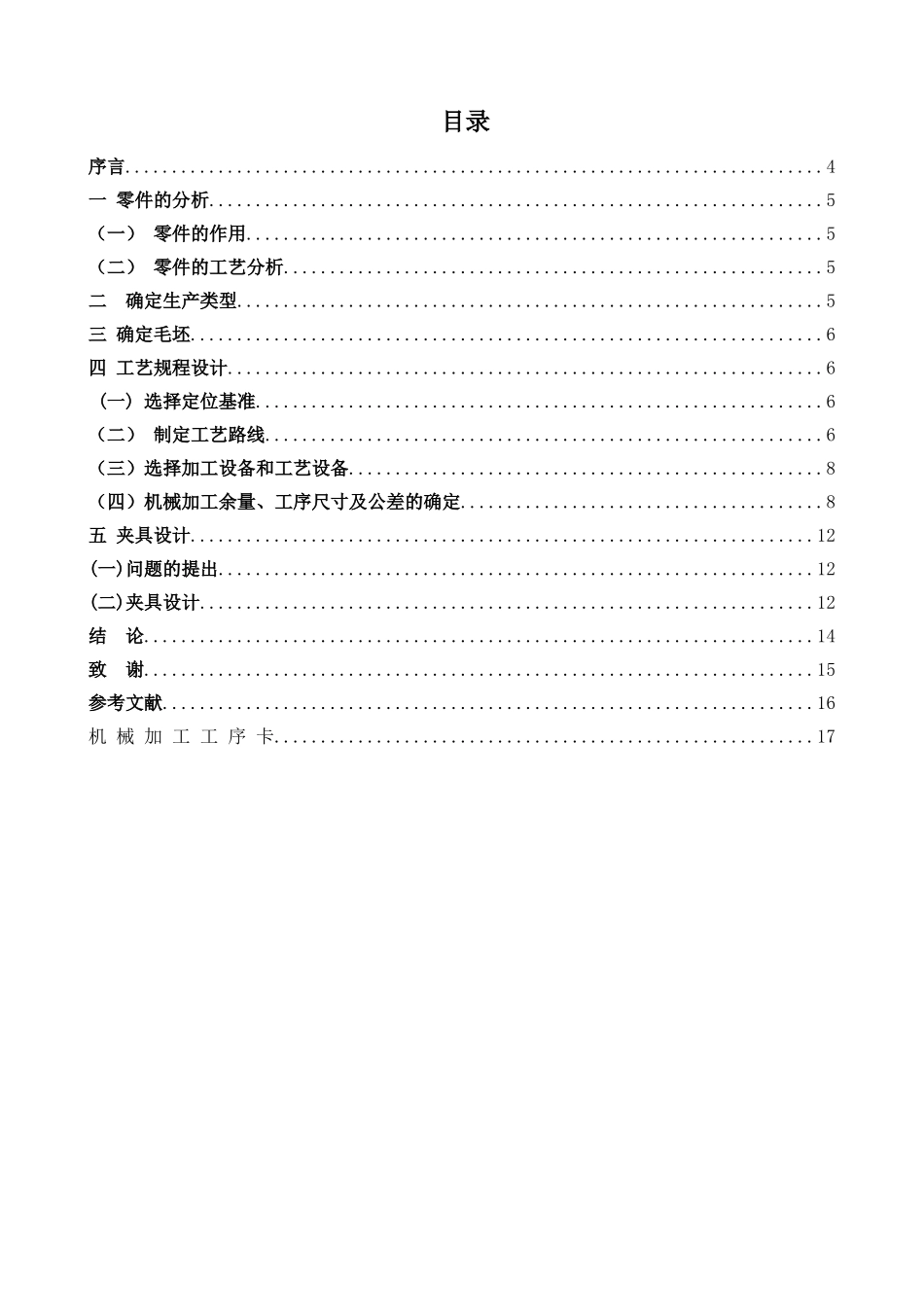

目录序言...........................................................................4一零件的分析..................................................................5(一)零件的作用..............................................................5(二)零件的工艺分析..........................................................5二确定生产类型...............................................................5三确定毛坯....................................................................6四工艺规程设计................................................................6(一)选择定位基准.............................................................6(二)制定工艺路线............................................................6(三)选择加工设备和工艺设备...................................................8(四)机械加工余量、工序尺寸及公差的确定.......................................8五夹具设计...................................................................12(一)问题的提出................................................................12(二)夹具设计..................................................................12结论........................................................................14致谢........................................................................15参考文献......................................................................16机械加工工序卡..........................................................17序言机械制造工艺学毕业设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。就我个人而言,我希望能通过这次毕业设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为今后参加祖国的“四化”建设打下一个良好的基础。由于能力所限,设计尚有许多不足之处,恳请各位老师给予指导。一零件的分析(一)零件的作用题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。零件上方的φ20孔与操纵机构相连,二下方的Φ54半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体,加工时分开。(二)零件的工艺分析零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,但塑性较差、脆性高,不适合磨削,为此以下是拨叉需要加工的表面以及加工表面之间的位置要求:⒈小头孔Φ20以及与此孔相通的的锥孔、M6螺纹孔⒉以φ54为中心的加工表面这一组加工表面包括:φ54的孔,以及其上下两个端面。这两组表面有一定的位置度要求,即φ54的孔上下两个端面与φ20的孔有垂直度要求。⒊由上面分析可知,可以粗加工拨叉底面,然后以此作为粗基准采用专用夹具进行加工,并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度,并且此拨叉零件没有复杂的加工曲面,所以根据上述技术要求采用常规的加工工艺均可保证。二确定生产类型已知此拨叉零件的生产纲领为10000件/年,零件的质量是1.0Kg/个,查《机械制造工艺及设备设计指导手册》321页表15-2,可确定该拨叉生产类型为大批生产,所以初步确定工艺安排为:加工过程划分阶段;工序适当集中;加工设备以通用设备为主,大量采用专用工装。三确定毛坯1确定毛坯种类:零件材料为HT200。考虑零件在机床运行过程中所受冲击不大,零件结构又比较简单,生产类型为大批生产,故选择铸件毛坯。查《机械制造工艺及设备设计指导手册》324页表15-5选用铸件尺寸公差等级CT9级。2确定铸件加工余量及形状:机械制造工艺及设备设计指导手册》325页表15-7,选用加工余量为MA-G级,并查表15-8确定各个加工面...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

机械制造工艺学专业 CA6140车床拨叉(831008型号)”零件的机械加工工艺规程及钻2-孔的专用夹具设计和实现
