补偿收缩混凝土VIP专享

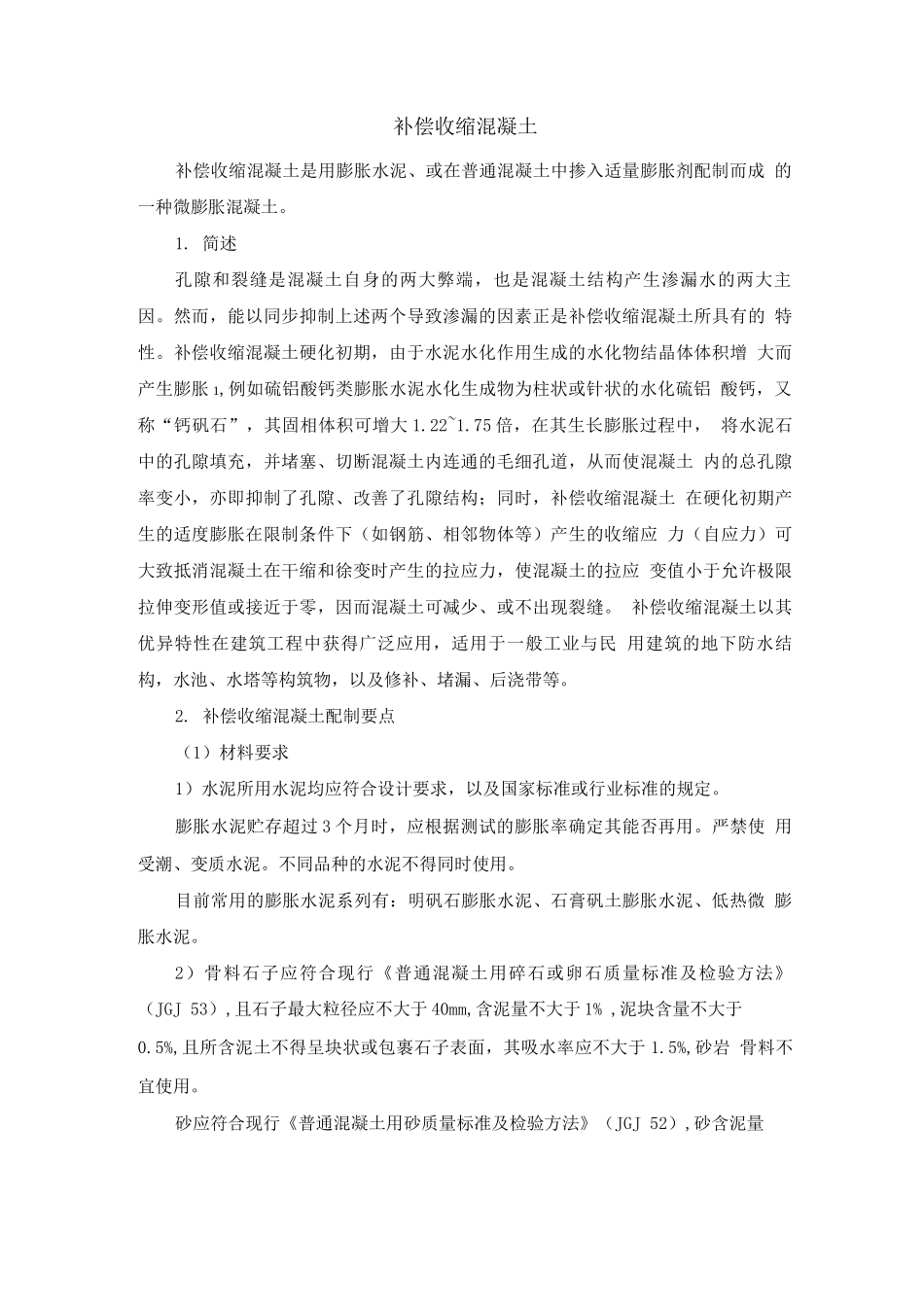

补偿收缩混凝土补偿收缩混凝土是用膨胀水泥、或在普通混凝土中掺入适量膨胀剂配制而成 的一种微膨胀混凝土。1. 简述孔隙和裂缝是混凝土自身的两大弊端，也是混凝土结构产生渗漏水的两大主 因。然而，能以同步抑制上述两个导致渗漏的因素正是补偿收缩混凝土所具有的 特性。补偿收缩混凝土硬化初期，由于水泥水化作用生成的水化物结晶体体积增 大而产生膨胀 1,例如硫铝酸钙类膨胀水泥水化生成物为柱状或针状的水化硫铝 酸钙，又称“钙矾石”，其固相体积可增大 1.22~1.75 倍，在其生长膨胀过程中， 将水泥石中的孔隙填充，并堵塞、切断混凝土内连通的毛细孔道，从而使混凝土 内的总孔隙率变小，亦即抑制了孔隙、改善了孔隙结构；同时，补偿收缩混凝土 在硬化初期产生的适度膨胀在限制条件下（如钢筋、相邻物体等）产生的收缩应 力（自应力）可大致抵消混凝土在干缩和徐变时产生的拉应力，使混凝土的拉应 变值小于允许极限拉伸变形值或接近于零，因而混凝土可减少、或不出现裂缝。 补偿收缩混凝土以其优异特性在建筑工程中获得广泛应用，适用于一般工业与民 用建筑的地下防水结构，水池、水塔等构筑物，以及修补、堵漏、后浇带等。2. 补偿收缩混凝土配制要点（1）材料要求1）水泥所用水泥均应符合设计要求，以及国家标准或行业标准的规定。膨胀水泥贮存超过 3 个月时，应根据测试的膨胀率确定其能否再用。严禁使 用受潮、变质水泥。不同品种的水泥不得同时使用。目前常用的膨胀水泥系列有：明矾石膨胀水泥、石膏矾土膨胀水泥、低热微 膨胀水泥。2）骨料石子应符合现行《普通混凝土用碎石或卵石质量标准及检验方法》 （JGJ 53）,且石子最大粒径应不大于 40mm,含泥量不大于 1% ,泥块含量不大于0.5%,且所含泥土不得呈块状或包裹石子表面，其吸水率应不大于 1.5%,砂岩 骨料不宜使用。砂应符合现行《普通混凝土用砂质量标准及检验方法》（JGJ 52）,砂含泥量1不同种类的膨胀水泥或膨胀剂，所生成的膨胀结晶体不同。 不大于 3%，泥块含量不大于 1% ,且海砂不宜使用。采纳轻骨料，应符合相应的国家标准。3）水饮用水、干净的天然水均可使用。含有害杂质的水、pH 值小于 4 的酸性水和 pH 值大于 9 的碱性水、硫酸盐 含量（按 SO 42-#）超过水重量 1%的水，以及海水、污水、工业废水等，均不得 使用。4）外加剂所用外加剂应具有出厂合格证及产品技术资料，并符合相应国 家标准一等品以上的质量要求。超过有效期或...
