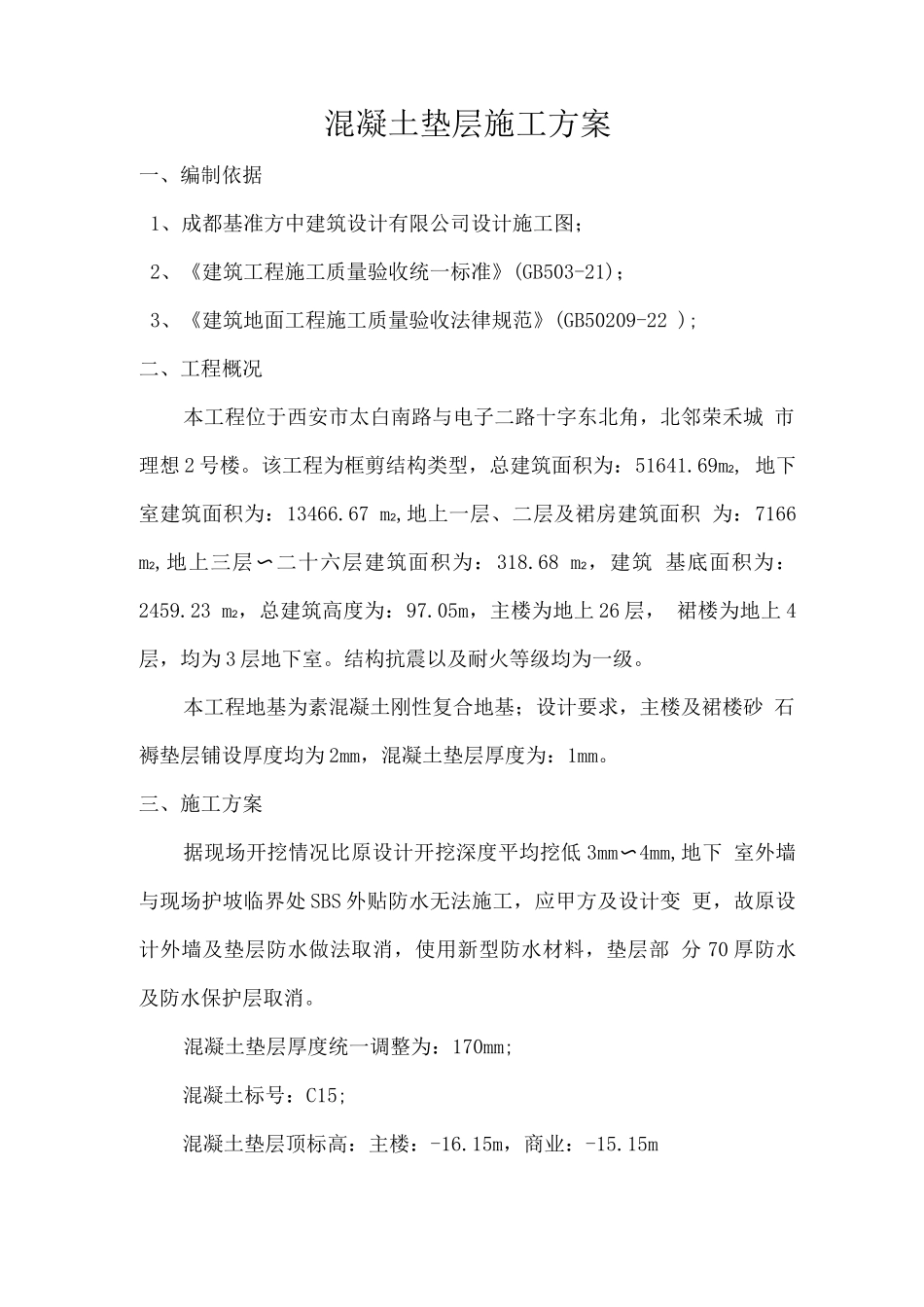

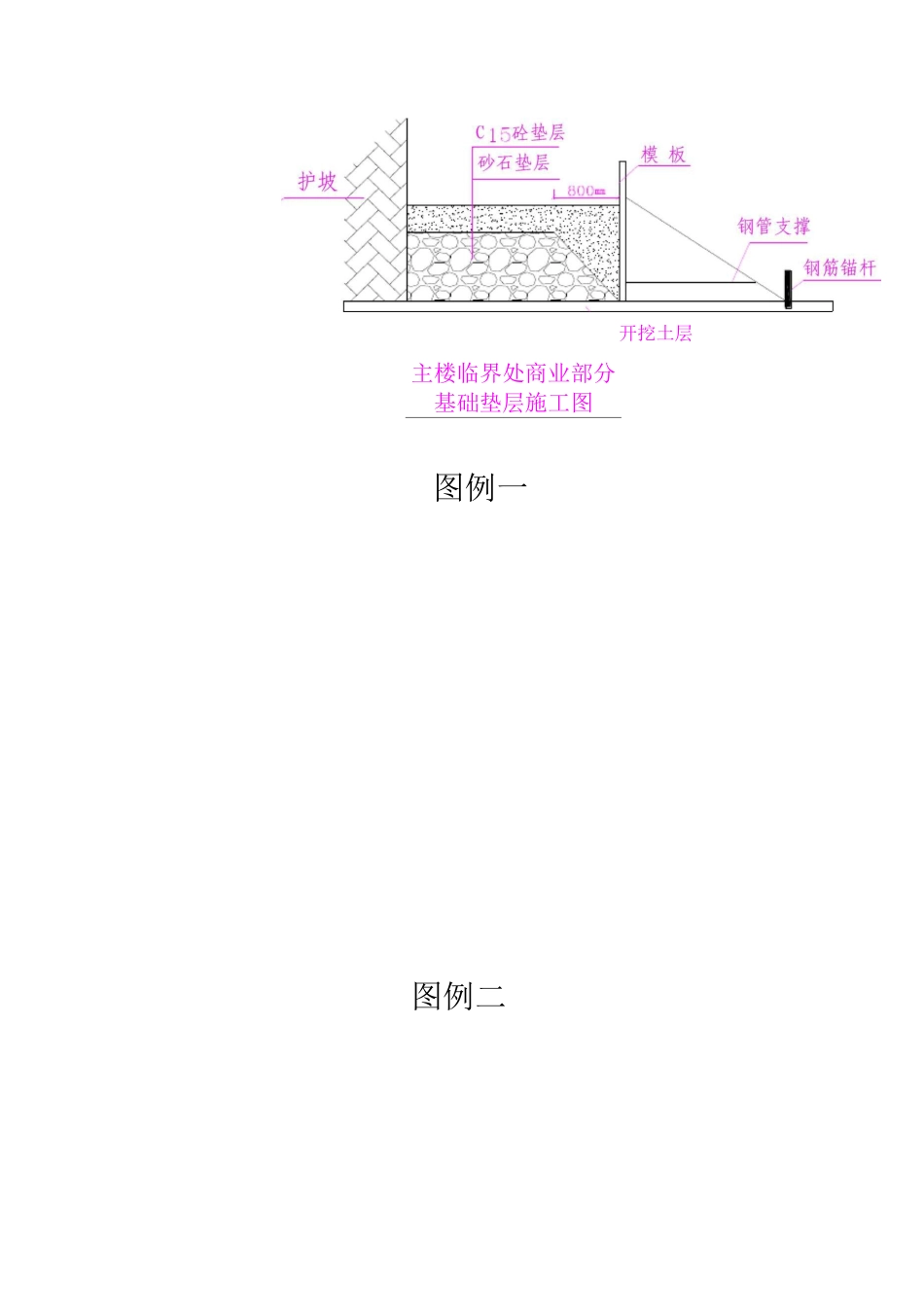

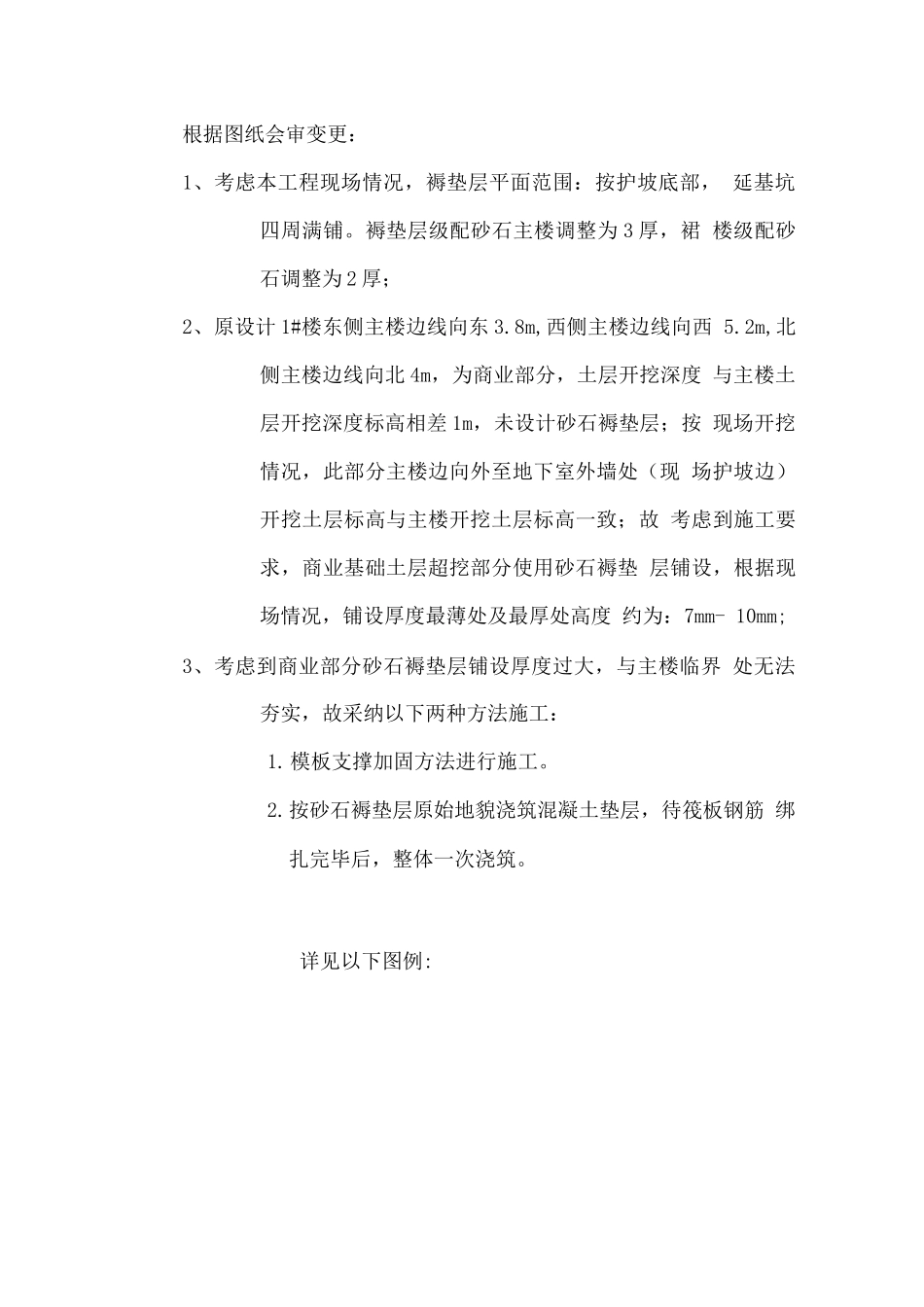

混凝土垫层施工方案一、编制依据1、成都基准方中建筑设计有限公司设计施工图；2、《建筑工程施工质量验收统一标准》(GB503-21)；3、《建筑地面工程施工质量验收法律规范》(GB50209-22 );二、工程概况本工程位于西安市太白南路与电子二路十字东北角，北邻荣禾城 市理想 2 号楼。该工程为框剪结构类型，总建筑面积为：51641.69m2, 地下室建筑面积为：13466.67 m2,地上一层、二层及裙房建筑面积 为：7166 m2,地上三层二十六层建筑面积为：〜318.68 m2，建筑 基底面积为：2459.23 m2，总建筑高度为：97.05m，主楼为地上 26 层， 裙楼为地上 4层，均为 3 层地下室。结构抗震以及耐火等级均为一级。本工程地基为素混凝土刚性复合地基；设计要求，主楼及裙楼砂 石褥垫层铺设厚度均为 2mm，混凝土垫层厚度为：1mm。三、施工方案据现场开挖情况比原设计开挖深度平均挖低 3mm〜4mm,地下 室外墙与现场护坡临界处 SBS 外贴防水无法施工，应甲方及设计变 更，故原设计外墙及垫层防水做法取消，使用新型防水材料，垫层部 分 70 厚防水及防水保护层取消。混凝土垫层厚度统一调整为：170mm;混凝土标号：C15;混凝土垫层顶标高：主楼：-16.15m，商业：-15.15m根据图纸会审变更：1、考虑本工程现场情况，褥垫层平面范围：按护坡底部， 延基坑四周满铺。褥垫层级配砂石主楼调整为 3 厚，裙 楼级配砂石调整为 2 厚；2、原设计 1#楼东侧主楼边线向东 3.8m,西侧主楼边线向西 5.2m,北侧主楼边线向北 4m，为商业部分，土层开挖深度 与主楼土层开挖深度标高相差 1m，未设计砂石褥垫层；按 现场开挖情况，此部分主楼边向外至地下室外墙处（现 场护坡边）开挖土层标高与主楼开挖土层标高一致；故 考虑到施工要求，商业基础土层超挖部分使用砂石褥垫 层铺设，根据现场情况，铺设厚度最薄处及最厚处高度 约为：7mm- 10mm;3、考虑到商业部分砂石褥垫层铺设厚度过大，与主楼临界 处无法夯实，故采纳以下两种方法施工：1.模板支撑加固方法进行施工。2.按砂石褥垫层原始地貌浇筑混凝土垫层，待筏板钢筋 绑扎完毕后，整体一次浇筑。详见以下图例:开挖土层主楼临界处商业部分基础垫层施工图图例一图例二
