装配作业指导书VIP专享

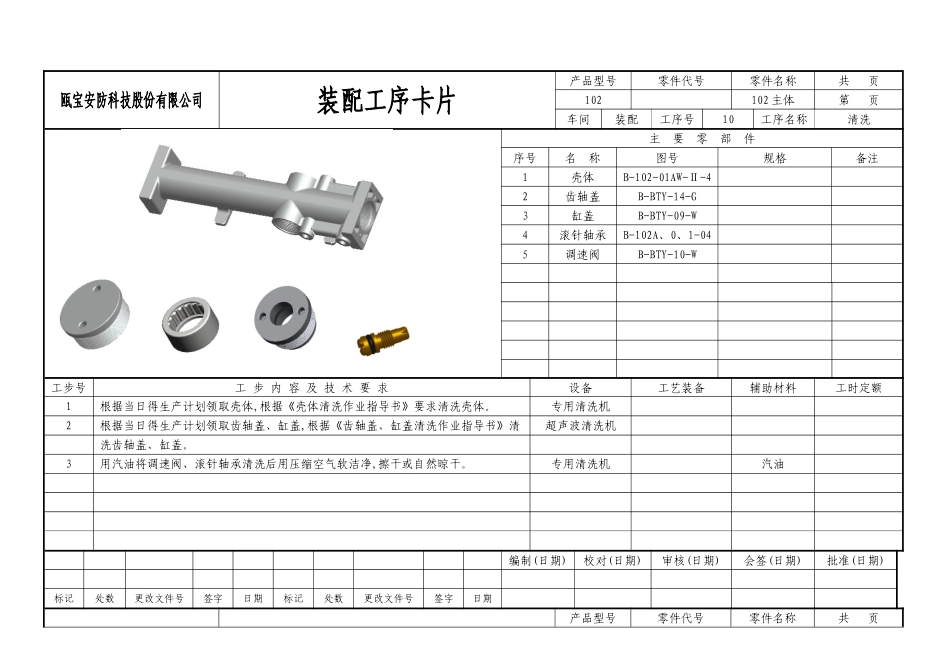

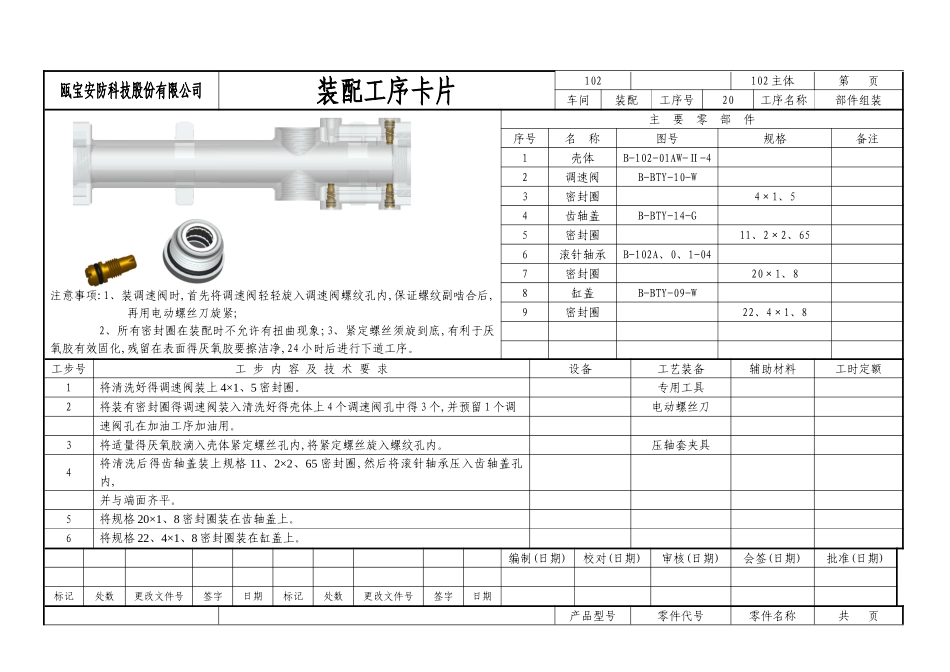

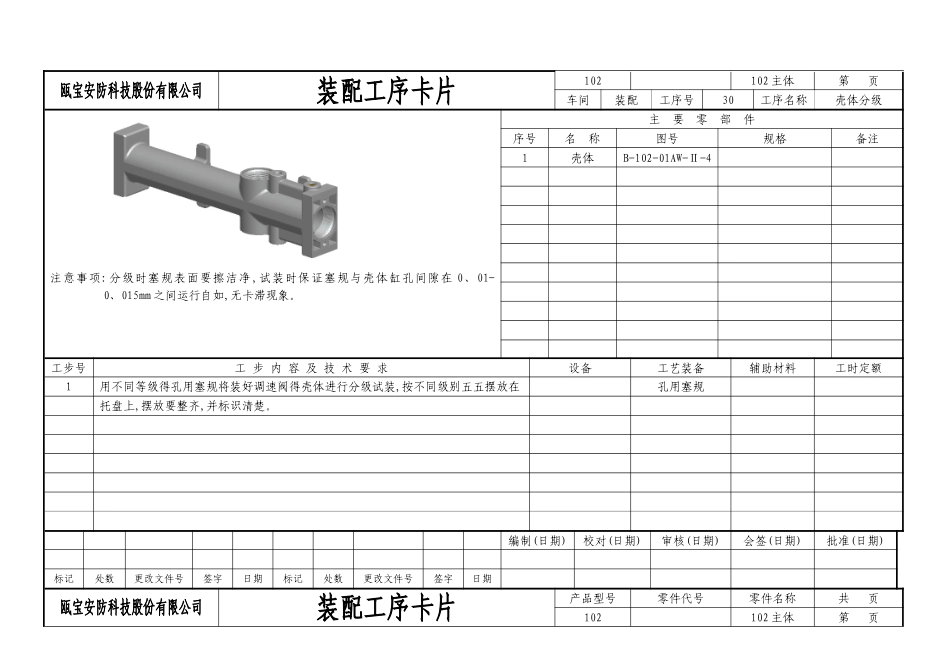

瓯宝安防科技股份有限公司装配工序卡片产品型号零件代号零件名称共 页102102 主体第 页车间装配工序号10工序名称清洗 主 要 零 部 件序号名 称图号规格备注1壳体B-102-01AW-Ⅱ-42齿轴盖B-BTY-14-G3缸盖B-BTY-09-W4滚针轴承B-102A、0、1-045调速阀B-BTY-10-W工步号工 步 内 容 及 技 术 要 求设备工艺装备辅助材料工时定额1根据当日得生产计划领取壳体,根据《壳体清洗作业指导书》要求清洗壳体。专用清洗机2根据当日得生产计划领取齿轴盖、缸盖,根据《齿轴盖、缸盖清洗作业指导书》清超声波清洗机洗齿轴盖、缸盖。3用汽油将调速阀、滚针轴承清洗后用压缩空气软洁净,擦干或自然晾干。专用清洗机汽油编制(日期)校对(日期)审核(日期)会签(日期)批准(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期产品型号零件代号零件名称共 页瓯宝安防科技股份有限公司装配工序卡片102102 主体第 页车间装配工序号20工序名称部件组装 注意事项:1、装调速阀时,首先将调速阀轻轻旋入调速阀螺纹孔内,保证螺纹副啮合后,再用电动螺丝刀旋紧; 2、所有密封圈在装配时不允许有扭曲现象;3、紧定螺丝须旋到底,有利于厌氧胶有效固化,残留在表面得厌氧胶要擦洁净,24 小时后进行下道工序。主 要 零 部 件序号名 称图号规格备注1壳体B-102-01AW-Ⅱ-42调速阀B-BTY-10-W3密封圈4×1、54齿轴盖B-BTY-14-G5密封圈11、2×2、656滚针轴承B-102A、0、1-047密封圈20×1、88缸盖B-BTY-09-W9密封圈22、4×1、8工步号工 步 内 容 及 技 术 要 求设备工艺装备辅助材料工时定额1将清洗好得调速阀装上 4×1、5 密封圈。专用工具2将装有密封圈得调速阀装入清洗好得壳体上 4 个调速阀孔中得 3 个,并预留 1 个调电动螺丝刀速阀孔在加油工序加油用。3将适量得厌氧胶滴入壳体紧定螺丝孔内,将紧定螺丝旋入螺纹孔内。压轴套夹具4将清洗后得齿轴盖装上规格 11、2×2、65 密封圈,然后将滚针轴承压入齿轴盖孔内,并与端面齐平。5将规格 20×1、8 密封圈装在齿轴盖上。6将规格 22、4×1、8 密封圈装在缸盖上。编制(日期)校对(日期)审核(日期)会签(日期)批准(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期产品型号零件代号零件名称共 页瓯宝安防科技股份有限公司装配工序卡片102102 主体第 页车间装配工序号30工序名称壳体分级 注意事项:分级时塞规表面要擦洁净,试装时保证塞规与壳体缸孔间隙在 0、01-0、015mm 之间运行自...
