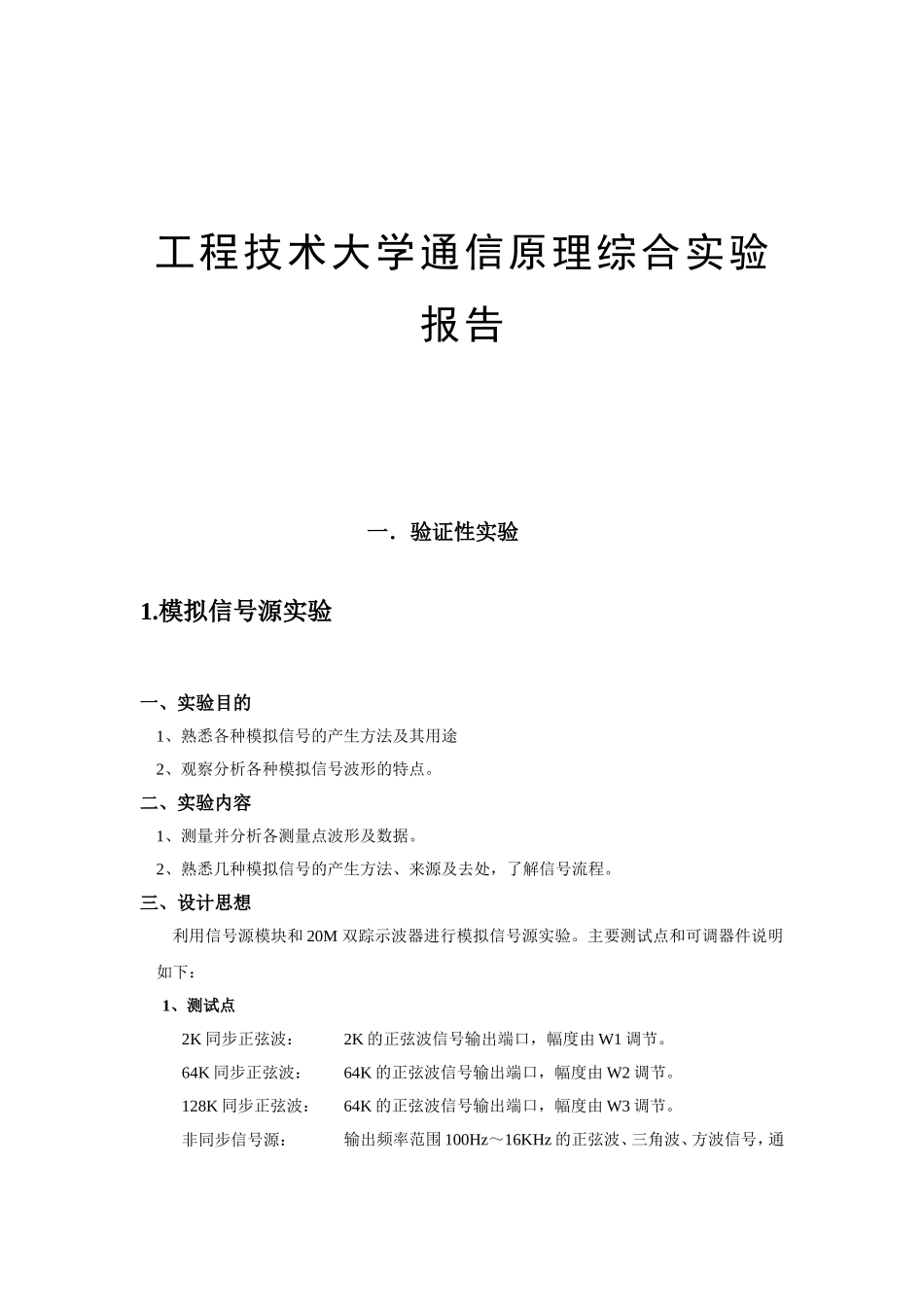

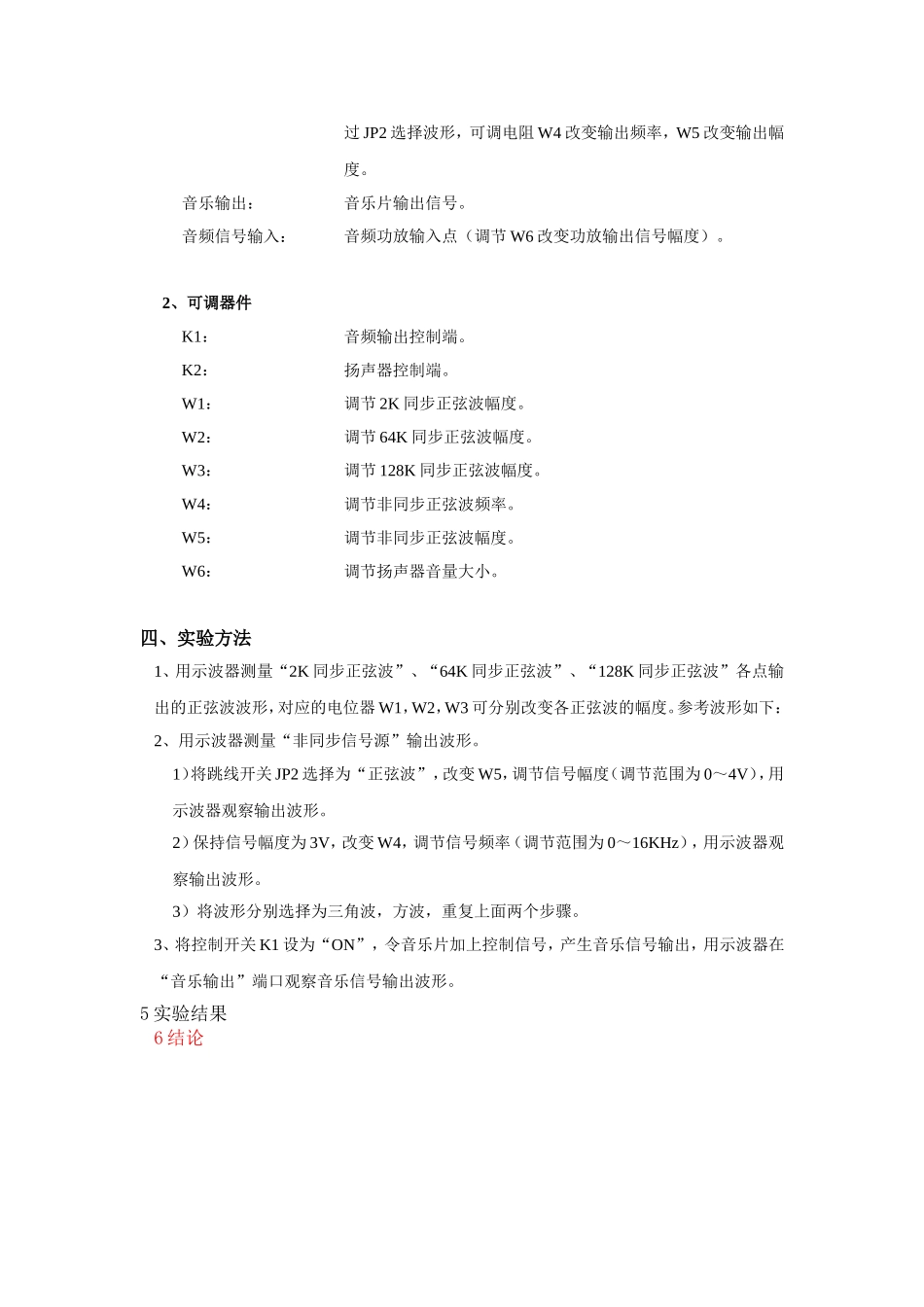

工程技术大学通信原理综合实验报告一．验证性实验1.模拟信号源实验一、实验目的1、熟悉各种模拟信号的产生方法及其用途2、观察分析各种模拟信号波形的特点。二、实验内容1、测量并分析各测量点波形及数据。2、熟悉几种模拟信号的产生方法、来源及去处，了解信号流程。三、设计思想利用信号源模块和20M双踪示波器进行模拟信号源实验。主要测试点和可调器件说明如下：1、测试点2K同步正弦波：2K的正弦波信号输出端口，幅度由W1调节。64K同步正弦波：64K的正弦波信号输出端口，幅度由W2调节。128K同步正弦波：64K的正弦波信号输出端口，幅度由W3调节。非同步信号源：输出频率范围100Hz～16KHz的正弦波、三角波、方波信号，通过JP2选择波形，可调电阻W4改变输出频率，W5改变输出幅度。音乐输出：音乐片输出信号。音频信号输入：音频功放输入点（调节W6改变功放输出信号幅度）。2、可调器件K1：音频输出控制端。K2：扬声器控制端。W1：调节2K同步正弦波幅度。W2：调节64K同步正弦波幅度。W3：调节128K同步正弦波幅度。W4：调节非同步正弦波频率。W5：调节非同步正弦波幅度。W6：调节扬声器音量大小。四、实验方法1、用示波器测量“2K同步正弦波”、“64K同步正弦波”、“128K同步正弦波”各点输出的正弦波波形，对应的电位器W1，W2，W3可分别改变各正弦波的幅度。参考波形如下：2、用示波器测量“非同步信号源”输出波形。1）将跳线开关JP2选择为“正弦波”，改变W5，调节信号幅度（调节范围为0～4V），用示波器观察输出波形。2）保持信号幅度为3V，改变W4，调节信号频率（调节范围为0～16KHz），用示波器观察输出波形。3）将波形分别选择为三角波，方波，重复上面两个步骤。3、将控制开关K1设为“ON”，令音乐片加上控制信号，产生音乐信号输出，用示波器在“音乐输出”端口观察音乐信号输出波形。5实验结果6结论2.增量调制编译码系统实验一、实验目的1、掌握增量调制编译码的基本原理，并理解实验电路的工作过程。2、了解不同速率的编译码，以及低速率编译码时的输出波形。3、理解连续可变斜率增量调制系统的电路组成与基本工作原理。4、熟悉增量调制系统在不同工作频率、不同信号频率和不同信号幅度下跟踪输入信号的情况。二、实验内容1、观察增量调制编码各点处的波形并记录下来。2、观察增量调制译码各点处的波形并记录下来。3、工作时钟可变时M编译码比较实验三、设计思想利用信号源模块（主要是1号模块）和20M双踪示波器进行模拟信号源实验。主要测试点和可调器件说明如下：1、输入点说明1号板CLK：CVSD编码时钟输入点DCLK：CVSD解码时钟输入点CVSD-SIN：音频信号输入点CVSD-IN：CVSD编码信号输入点2、输出点说明1号板TH7：再生信号输出TH8：一致性脉冲输出CVSDOUT：CVSD编码输出DOUT：CVSD解码输出信号源板2K同步正弦波：输出与CLK1同步的2K正弦波信号CLK1：时钟信号。实验结构框图如下：图4-8CVSD编译码实验结构框图四、实验方法(一)、增量调制的编码实验1、将信号源模块、模块1固定在主机箱上，用黑色塑封螺钉拧紧，确保电源接触良好。2、插上电源线，打开主机箱右侧的交流开关，将信号源模块和模块1的电源开关拨下，观察指示灯是否点亮，红灯为+5V电源指示灯，绿灯为-12V电源指示灯，黄色为+12V电源指示灯。3、关闭电源，按如下方式连线源端口目标端口连线说明信号源：“2K同步正弦波”模块1:“CVSD-SIN”提供音频信号信号源：“CLK1”模块1:“CLK”提供编码时钟4、打开电源，示波器在信号源上的测试点“2K同步正弦波”处观测，示波器的设置如下：模式CH1触发源CH1扫速100μs/div幅度1v/div交直流耦合AC探头×1观察波形并调节信号源上的电位器W1，使波形的峰-峰值在3V左右，然后调节示波器上的释抑旋钮，直到波形稳定。图4-82k同步正弦波5、信号源上的拨码开关S4设为1010，使测试点“CLK1”输出32K时钟。6、用示波器的CH1通道观测1号板的测试点“TH7”，同时调节1号板的电位器W2，并调节示波器上的释抑旋钮，直到波形稳定。参考波形如下：图4-9再生信号参考波形7、观测一致性脉冲输出（TH8）与CVSD编码输出信号（CVSDOUT），示波器的设置如下：模式双踪触发源CH1扫速100μs/d...
