裙楼外脚手架施工方案

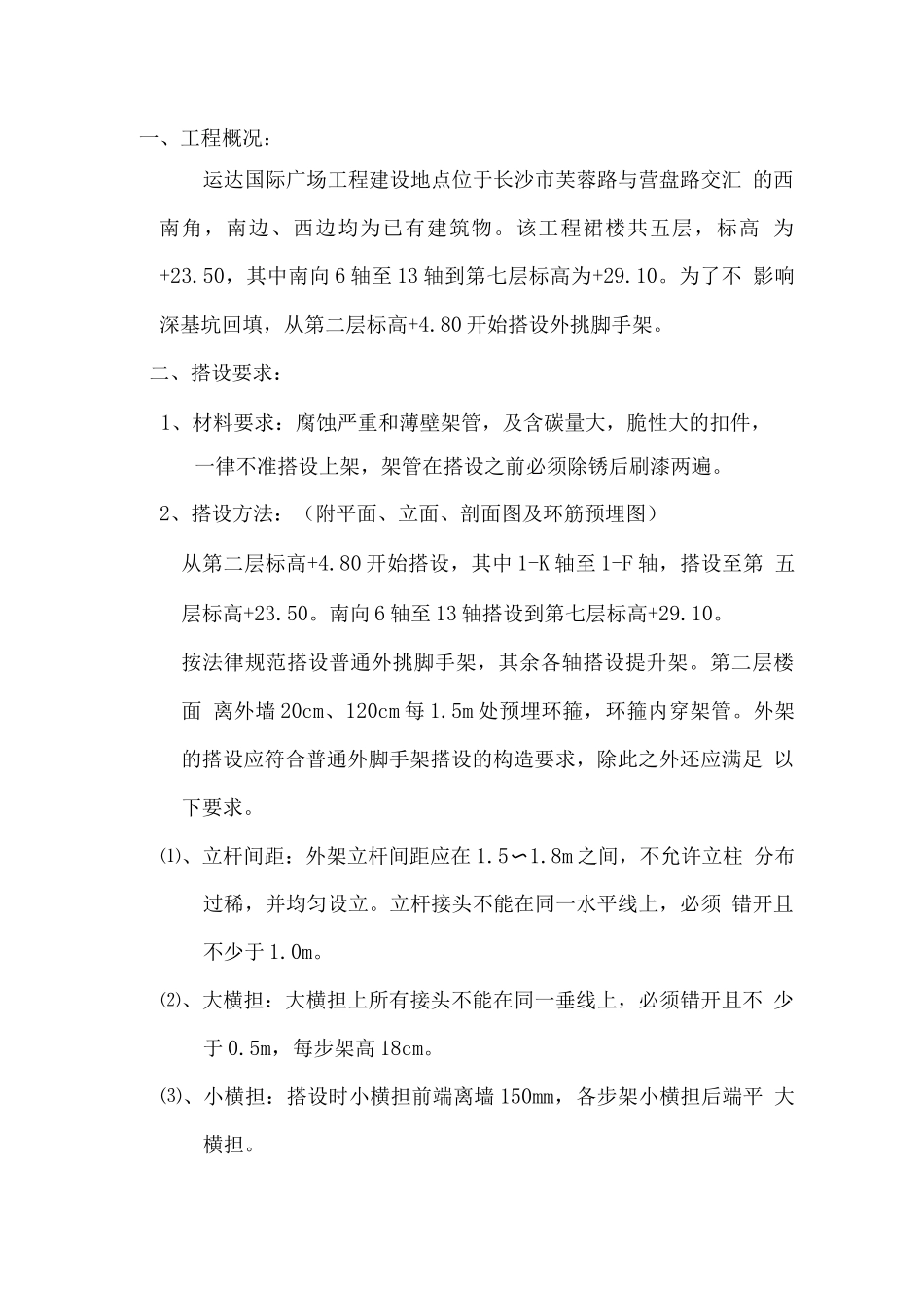

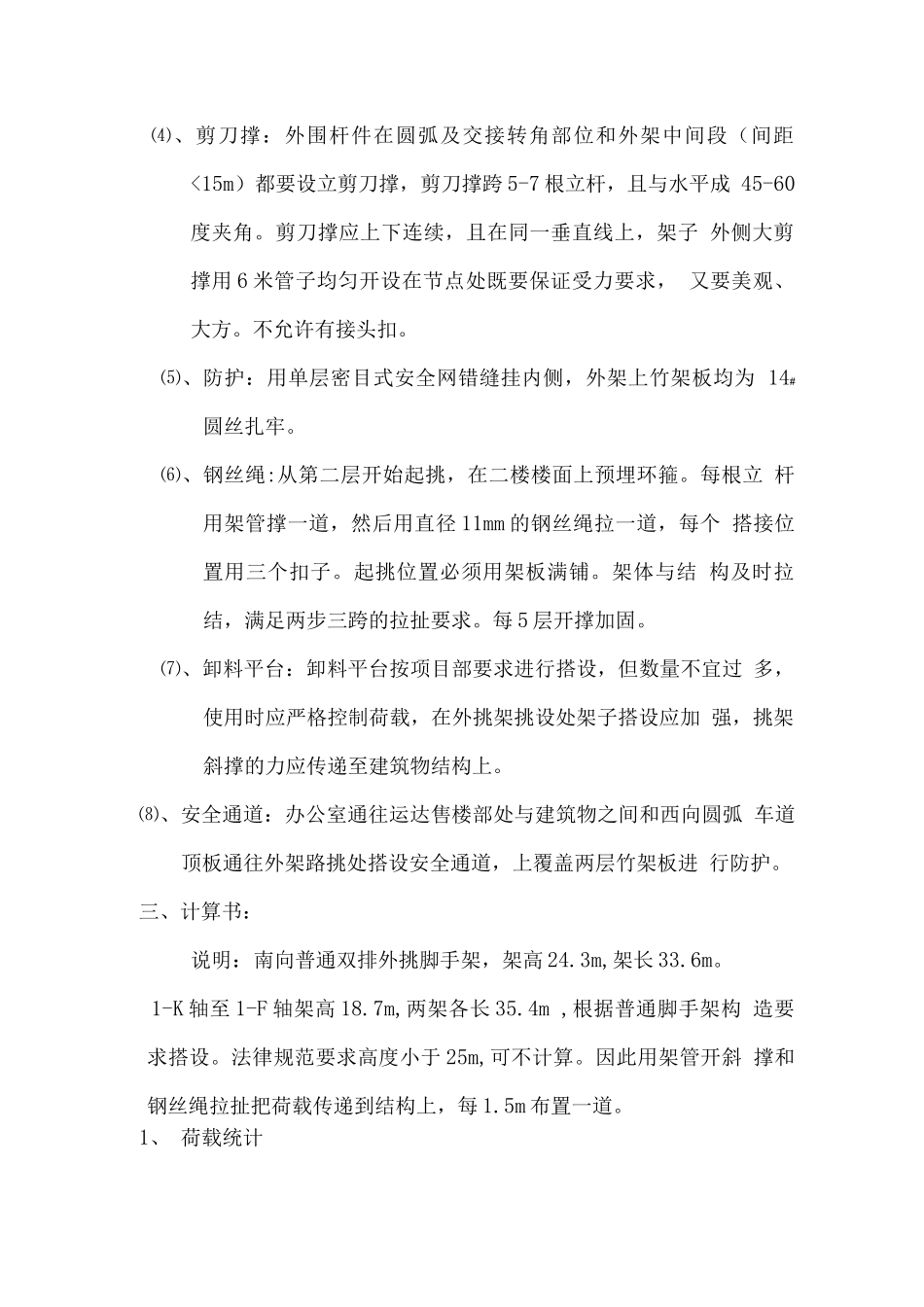

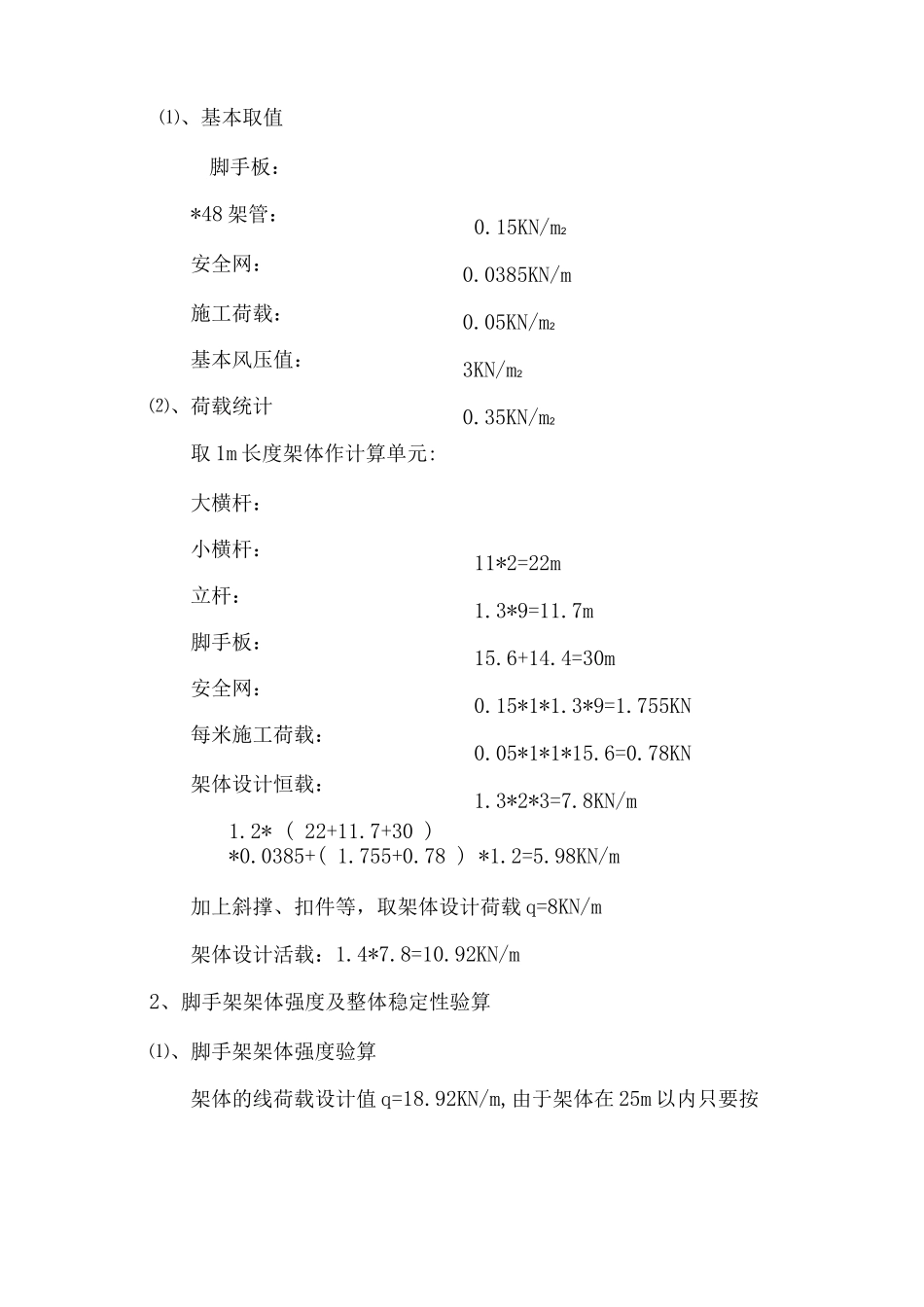

一、工程概况：运达国际广场工程建设地点位于长沙市芙蓉路与营盘路交汇 的西南角，南边、西边均为已有建筑物。该工程裙楼共五层，标高 为+23.50，其中南向 6 轴至 13 轴到第七层标高为+29.10。为了不 影响深基坑回填，从第二层标高+4.80 开始搭设外挑脚手架。二、搭设要求：1、材料要求：腐蚀严重和薄壁架管，及含碳量大，脆性大的扣件， 一律不准搭设上架，架管在搭设之前必须除锈后刷漆两遍。2、搭设方法：（附平面、立面、剖面图及环筋预埋图）从第二层标高+4.80 开始搭设，其中 1-K 轴至 1-F 轴，搭设至第 五层标高+23.50。南向 6 轴至 13 轴搭设到第七层标高+29.10。按法律规范搭设普通外挑脚手架，其余各轴搭设提升架。第二层楼面 离外墙 20cm、120cm 每 1.5m 处预埋环箍，环箍内穿架管。外架 的搭设应符合普通外脚手架搭设的构造要求，除此之外还应满足 以下要求。⑴、立杆间距：外架立杆间距应在 1.5〜1.8m 之间，不允许立柱 分布过稀，并均匀设立。立杆接头不能在同一水平线上，必须 错开且不少于 1.0m。⑵、大横担：大横担上所有接头不能在同一垂线上，必须错开且不 少于 0.5m，每步架高 18cm。⑶、小横担：搭设时小横担前端离墙 150mm，各步架小横担后端平 大横担。⑷、剪刀撑：外围杆件在圆弧及交接转角部位和外架中间段（间距 <15m）都要设立剪刀撑，剪刀撑跨 5-7 根立杆，且与水平成 45-60度夹角。剪刀撑应上下连续，且在同一垂直线上，架子 外侧大剪撑用 6 米管子均匀开设在节点处既要保证受力要求， 又要美观、大方。不允许有接头扣。⑸、防护：用单层密目式安全网错缝挂内侧，外架上竹架板均为 14#圆丝扎牢。⑹、钢丝绳:从第二层开始起挑，在二楼楼面上预埋环箍。每根立 杆用架管撑一道，然后用直径 11mm 的钢丝绳拉一道，每个 搭接位置用三个扣子。起挑位置必须用架板满铺。架体与结 构及时拉结，满足两步三跨的拉扯要求。每 5 层开撑加固。⑺、卸料平台：卸料平台按项目部要求进行搭设，但数量不宜过 多，使用时应严格控制荷载，在外挑架挑设处架子搭设应加 强，挑架斜撑的力应传递至建筑物结构上。⑻、安全通道：办公室通往运达售楼部处与建筑物之间和西向圆弧 车道顶板通往外架路挑处搭设安全通道，上覆盖两层竹架板进 行防护。三、计算书：说明：南向普通双排外挑脚手架，架高 24.3m,架长 33.6m。1-K 轴至 1-F 轴架高 18.7m,两架各长 35.4m ,根据普通脚手...
