西门子系统--8只彩灯的循环点亮

西门子系统--8只彩灯的循环点亮_第1页
1/5
西门子系统--8只彩灯的循环点亮_第2页
2/5
西门子系统--8只彩灯的循环点亮_第3页
3/5

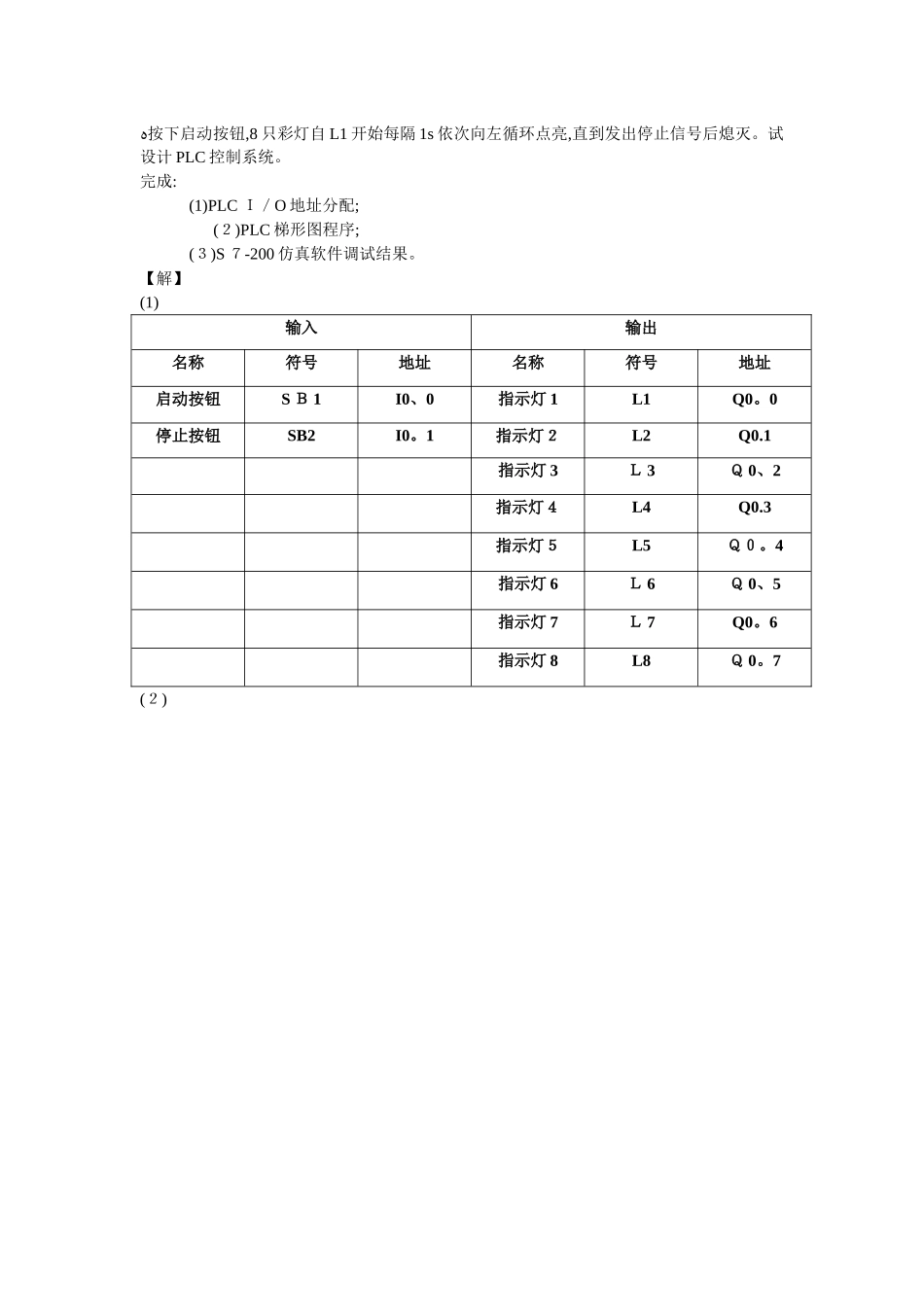

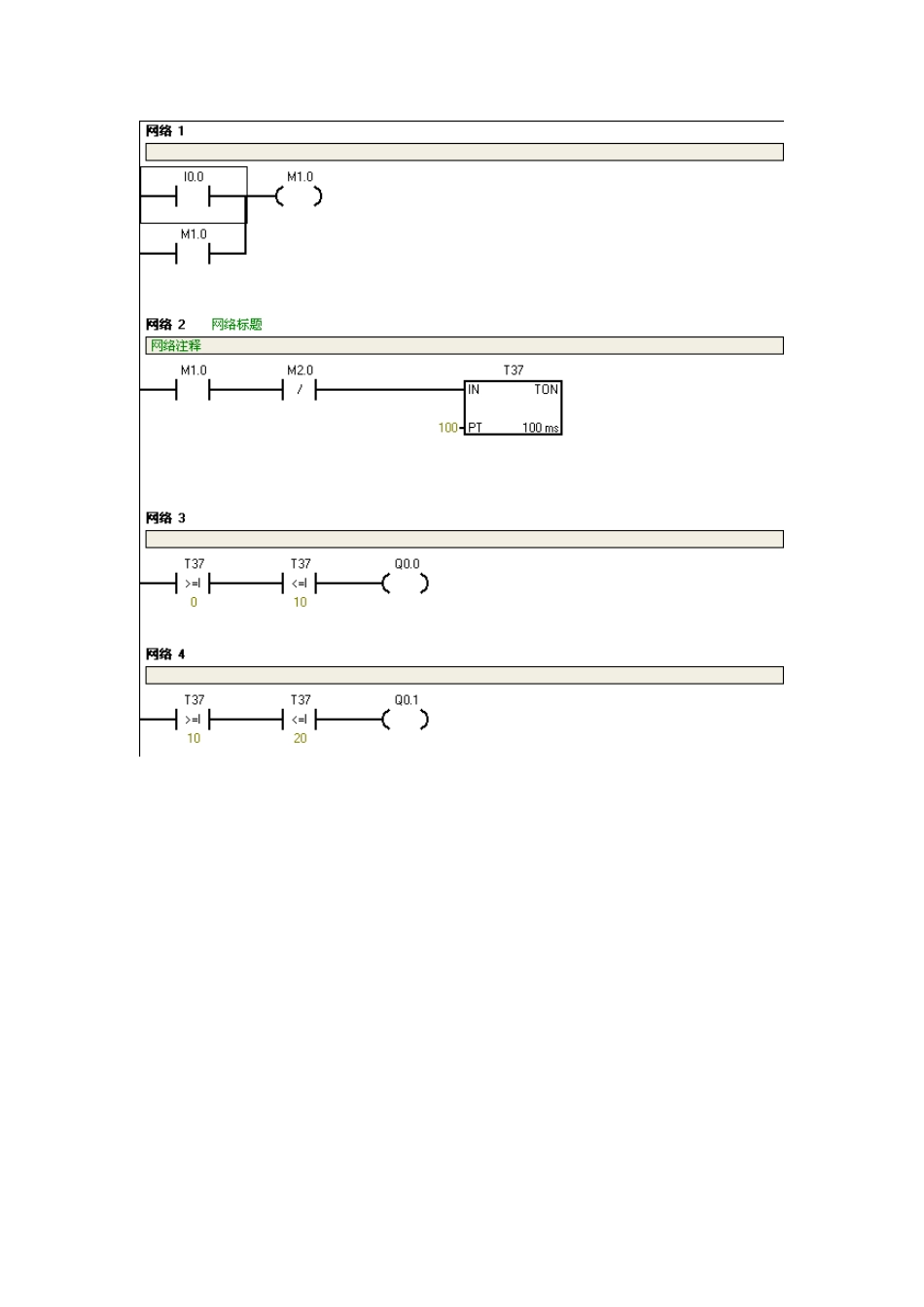

ﻩ按下启动按钮,8 只彩灯自 L1 开始每隔 1s 依次向左循环点亮,直到发出停止信号后熄灭。试设计 PLC 控制系统。完成: (1)PLC I/O 地址分配; (2)PLC 梯形图程序; (3)S 7-200 仿真软件调试结果。【解】(1)输入输出名称符号地址名称符号地址启动按钮S B 1I0、0指示灯 1L1Q0。0停止按钮SB2I0。1指示灯2L2Q0.1指示灯 3L 3Q 0、2指示灯4L4Q0.3指示灯5L5Q0。4指示灯 6L 6Q 0、5指示灯 7L 7Q0。6指示灯 8L8Q 0。7(2)(3)
