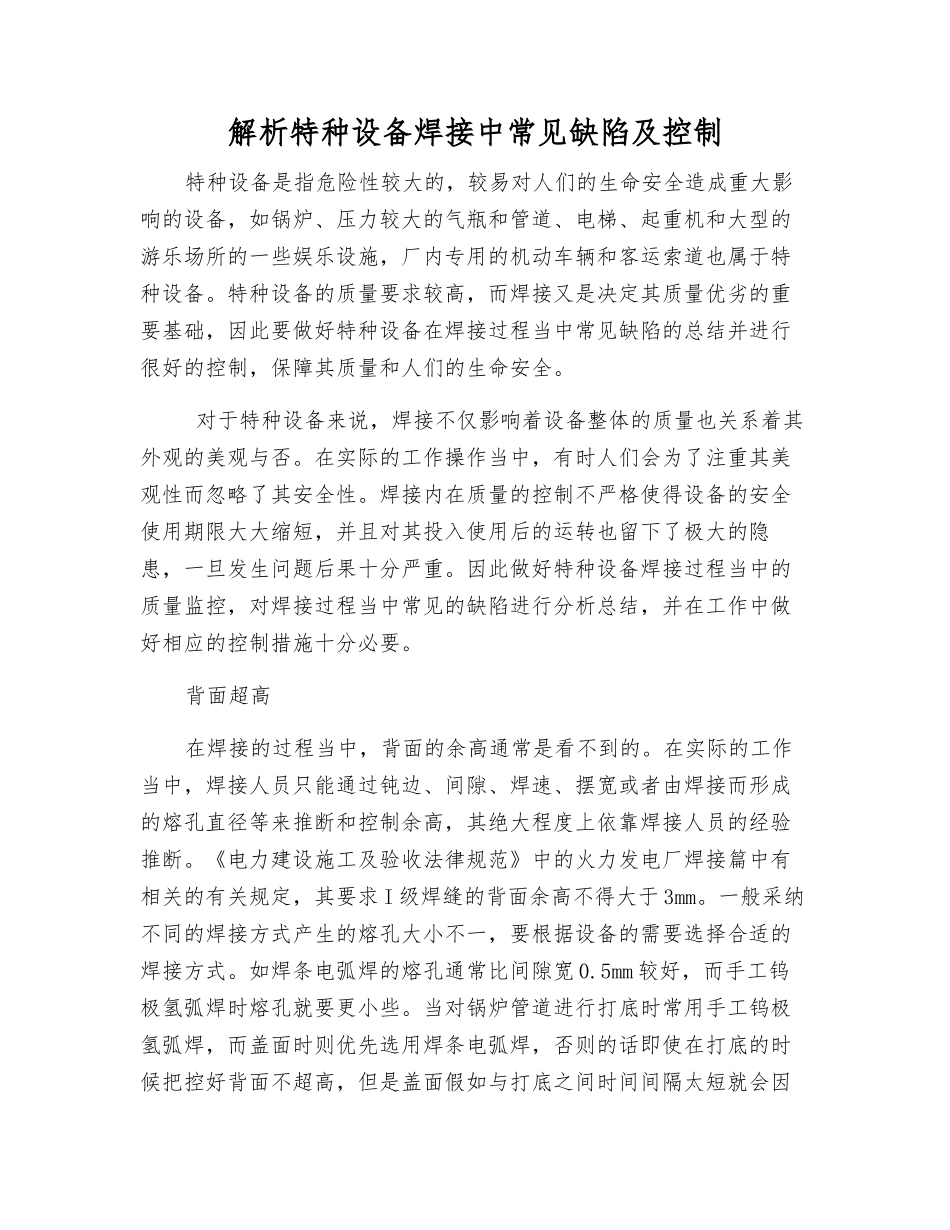

解析特种设备焊接中常见缺陷及控制

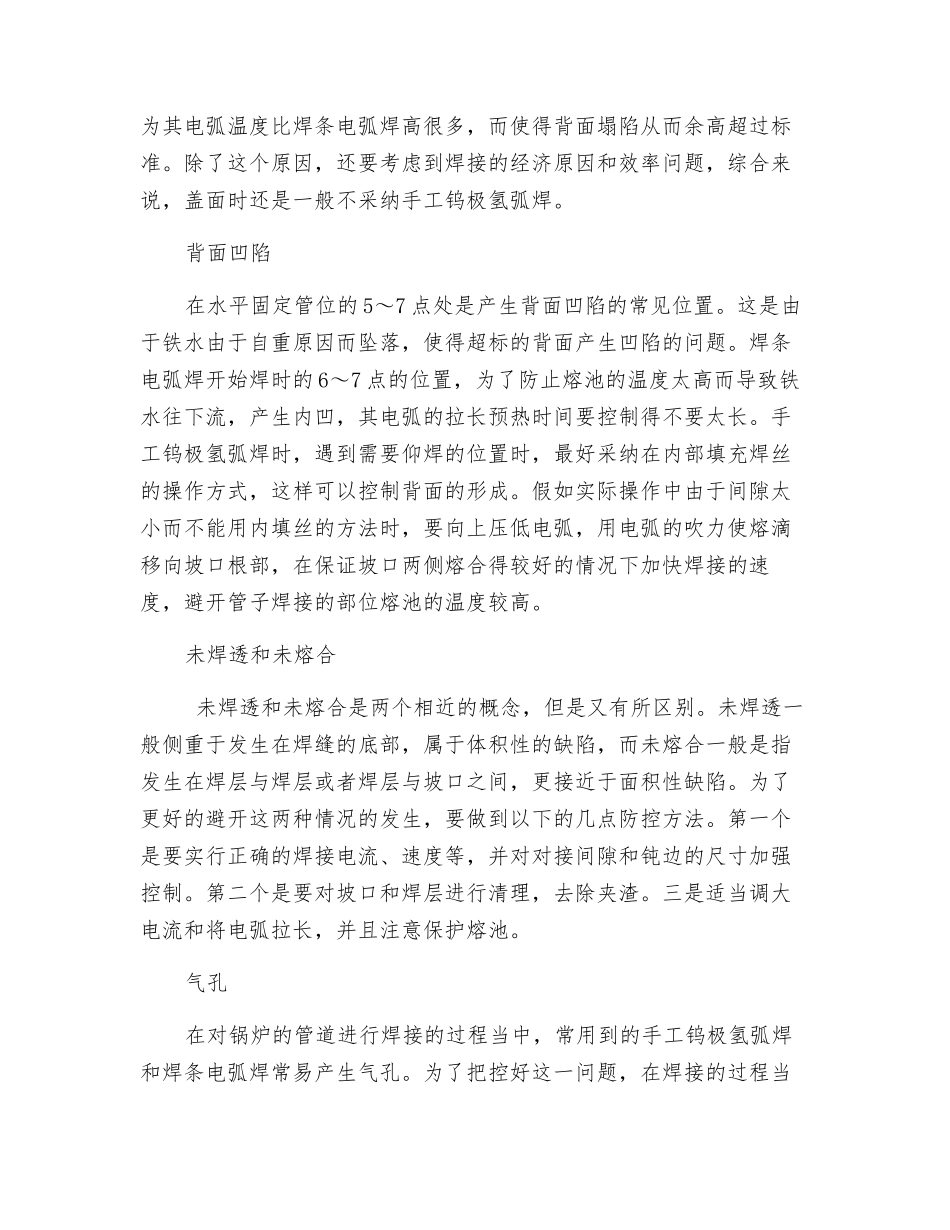

解析特种设备焊接中常见缺陷及控制特种设备是指危险性较大的，较易对人们的生命安全造成重大影响的设备，如锅炉、压力较大的气瓶和管道、电梯、起重机和大型的游乐场所的一些娱乐设施，厂内专用的机动车辆和客运索道也属于特种设备。特种设备的质量要求较高，而焊接又是决定其质量优劣的重要基础，因此要做好特种设备在焊接过程当中常见缺陷的总结并进行很好的控制，保障其质量和人们的生命安全。 对于特种设备来说，焊接不仅影响着设备整体的质量也关系着其外观的美观与否。在实际的工作操作当中，有时人们会为了注重其美观性而忽略了其安全性。焊接内在质量的控制不严格使得设备的安全使用期限大大缩短，并且对其投入使用后的运转也留下了极大的隐患，一旦发生问题后果十分严重。因此做好特种设备焊接过程当中的质量监控，对焊接过程当中常见的缺陷进行分析总结，并在工作中做好相应的控制措施十分必要。背面超高在焊接的过程当中，背面的余高通常是看不到的。在实际的工作当中，焊接人员只能通过钝边、间隙、焊速、摆宽或者由焊接而形成的熔孔直径等来推断和控制余高，其绝大程度上依靠焊接人员的经验推断。《电力建设施工及验收法律规范》中的火力发电厂焊接篇中有相关的有关规定，其要求 I 级焊缝的背面余高不得大于 3mm。一般采纳不同的焊接方式产生的熔孔大小不一，要根据设备的需要选择合适的焊接方式。如焊条电弧焊的熔孔通常比间隙宽 0.5mm 较好，而手工钨极氢弧焊时熔孔就要更小些。当对锅炉管道进行打底时常用手工钨极氢弧焊，而盖面时则优先选用焊条电弧焊，否则的话即使在打底的时候把控好背面不超高，但是盖面假如与打底之间时间间隔太短就会因为其电弧温度比焊条电弧焊高很多，而使得背面塌陷从而余高超过标准。除了这个原因，还要考虑到焊接的经济原因和效率问题，综合来说，盖面时还是一般不采纳手工钨极氢弧焊。背面凹陷在水平固定管位的 5～7 点处是产生背面凹陷的常见位置。这是由于铁水由于自重原因而坠落，使得超标的背面产生凹陷的问题。焊条电弧焊开始焊时的 6～7 点的位置，为了防止熔池的温度太高而导致铁水往下流，产生内凹，其电弧的拉长预热时间要控制得不要太长。手工钨极氢弧焊时，遇到需要仰焊的位置时，最好采纳在内部填充焊丝的操作方式，这样可以控制背面的形成。假如实际操作中由于间隙太小而不能用内填丝的方法时，要向上压低电弧，用电弧的吹力使熔滴移向坡口根部，在保证坡口两侧熔合得较好的情...
