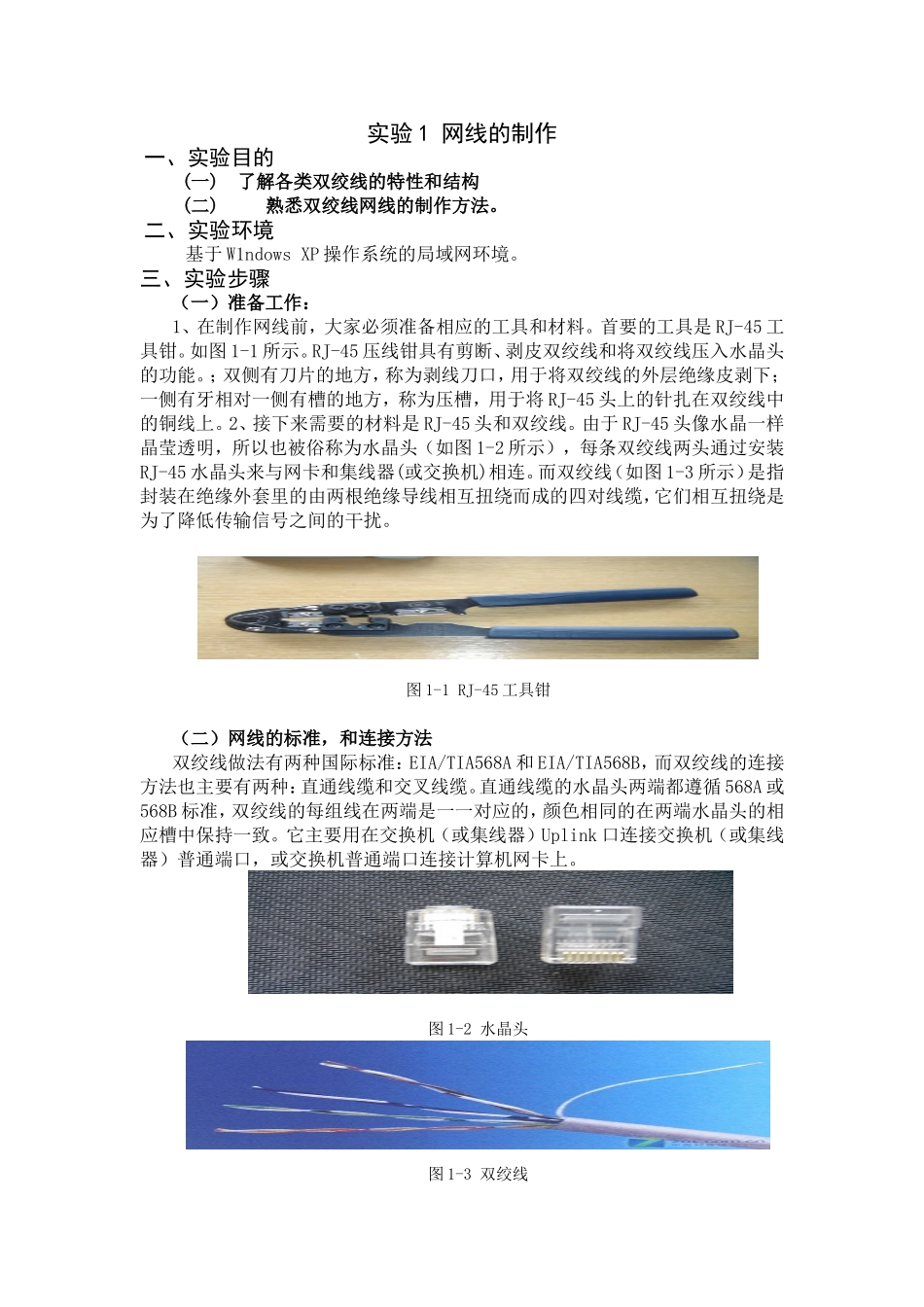

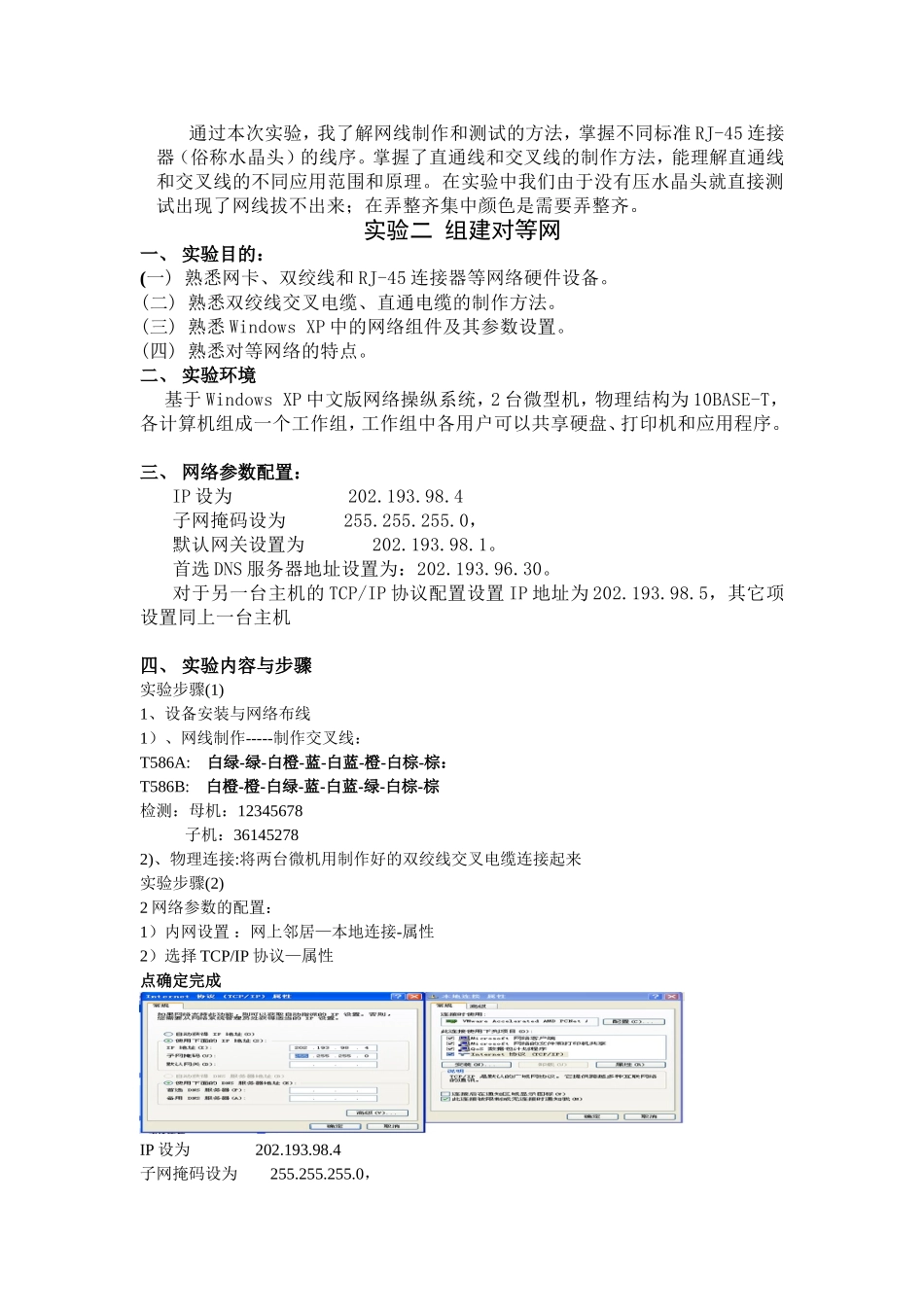

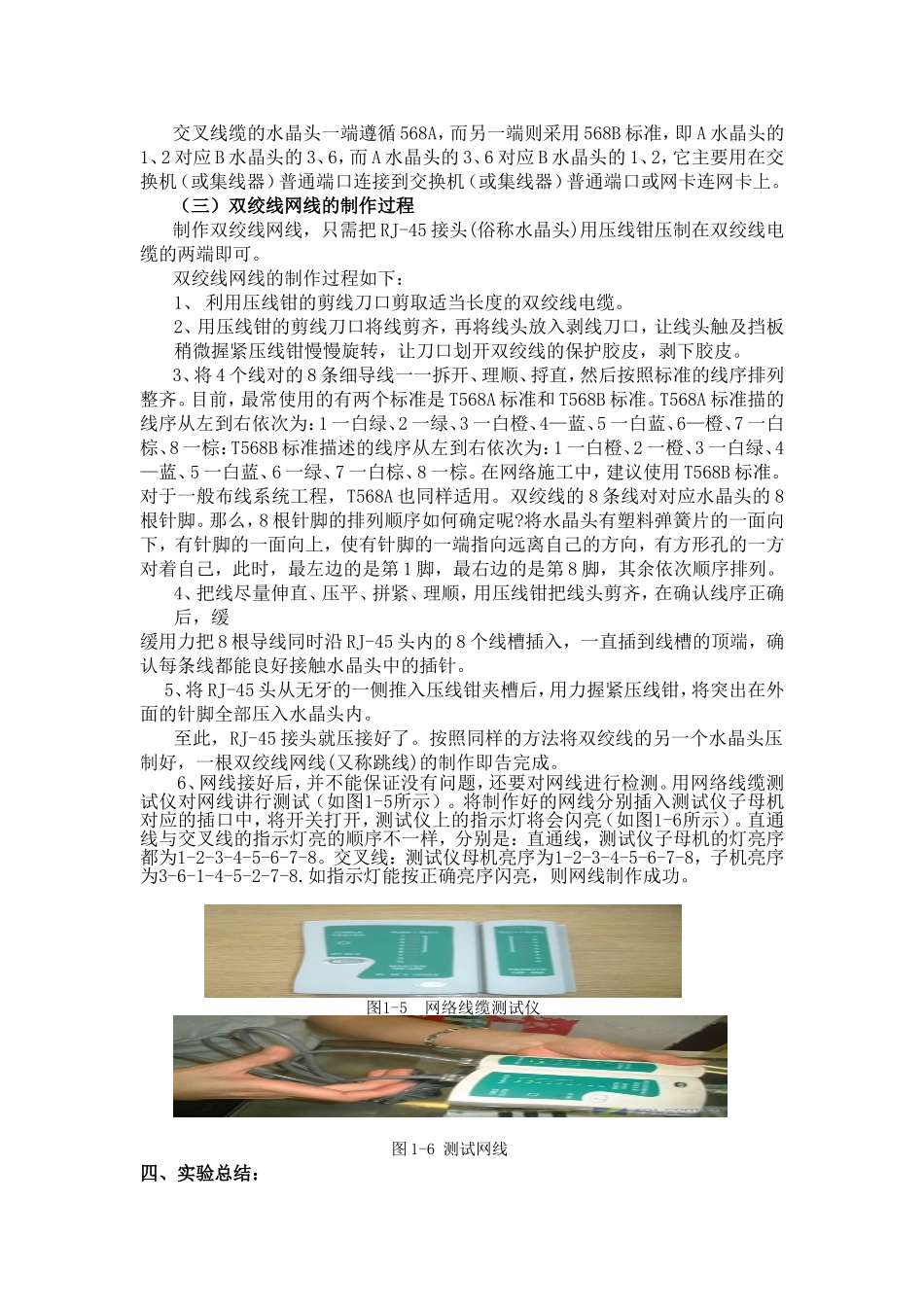

实验1网线的制作一、实验目的(一)了解各类双绞线的特性和结构(二)熟悉双绞线网线的制作方法。二、实验环境基于W1ndowsXP操作系统的局域网环境。三、实验步骤(一)准备工作:1、在制作网线前,大家必须准备相应的工具和材料。首要的工具是RJ-45工具钳。如图1-1所示。RJ-45压线钳具有剪断、剥皮双绞线和将双绞线压入水晶头的功能。;双侧有刀片的地方,称为剥线刀口,用于将双绞线的外层绝缘皮剥下;一侧有牙相对一侧有槽的地方,称为压槽,用于将RJ-45头上的针扎在双绞线中的铜线上。2、接下来需要的材料是RJ-45头和双绞线。由于RJ-45头像水晶一样晶莹透明,所以也被俗称为水晶头(如图1-2所示),每条双绞线两头通过安装RJ-45水晶头来与网卡和集线器(或交换机)相连。而双绞线(如图1-3所示)是指封装在绝缘外套里的由两根绝缘导线相互扭绕而成的四对线缆,它们相互扭绕是为了降低传输信号之间的干扰。图1-1RJ-45工具钳(二)网线的标准,和连接方法双绞线做法有两种国际标准:EIA/TIA568A和EIA/TIA568B,而双绞线的连接方法也主要有两种:直通线缆和交叉线缆。直通线缆的水晶头两端都遵循568A或568B标准,双绞线的每组线在两端是一一对应的,颜色相同的在两端水晶头的相应槽中保持一致。它主要用在交换机(或集线器)Uplink口连接交换机(或集线器)普通端口,或交换机普通端口连接计算机网卡上。图1-2水晶头图1-3双绞线交叉线缆的水晶头一端遵循568A,而另一端则采用568B标准,即A水晶头的1、2对应B水晶头的3、6,而A水晶头的3、6对应B水晶头的1、2,它主要用在交换机(或集线器)普通端口连接到交换机(或集线器)普通端口或网卡连网卡上。(三)双绞线网线的制作过程制作双绞线网线,只需把RJ-45接头(俗称水晶头)用压线钳压制在双绞线电缆的两端即可。双绞线网线的制作过程如下:1、利用压线钳的剪线刀口剪取适当长度的双绞线电缆。2、用压线钳的剪线刀口将线剪齐,再将线头放入剥线刀口,让线头触及挡板稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,剥下胶皮。3、将4个线对的8条细导线一一拆开、理顺、捋直,然后按照标准的线序排列整齐。目前,最常使用的有两个标准是T568A标准和T568B标准。T568A标准描的线序从左到右依次为:1一白绿、2一绿、3一白橙、4—蓝、5一白蓝、6—橙、7一白棕、8一棕:T568B标准描述的线序从左到右依次为:1一白橙、2一橙、3一白绿、4—蓝、5一白蓝、6一绿、7一白棕、8一棕。在网络施工中,建议使用T568B标准。对于一般布线系统工程,T568A也同样适用。双绞线的8条线对对应水晶头的8根针脚。那么,8根针脚的排列顺序如何确定呢?将水晶头有塑料弹簧片的一面向下,有针脚的一面向上,使有针脚的一端指向远离自己的方向,有方形孔的一方对着自己,此时,最左边的是第1脚,最右边的是第8脚,其余依次顺序排列。4、把线尽量伸直、压平、拼紧、理顺,用压线钳把线头剪齐,在确认线序正确后,缓缓用力把8根导线同时沿RJ-45头内的8个线槽插入,一直插到线槽的顶端,确认每条线都能良好接触水晶头中的插针。5、将RJ-45头从无牙的一侧推入压线钳夹槽后,用力握紧压线钳,将突出在外面的针脚全部压入水晶头内。至此,RJ-45接头就压接好了。按照同样的方法将双绞线的另一个水晶头压制好,一根双绞线网线(又称跳线)的制作即告完成。6、网线接好后,并不能保证没有问题,还要对网线进行检测。用网络线缆测试仪对网线讲行测试(如图1-5所示)。将制作好的网线分别插入测试仪子母机对应的插口中,将开关打开,测试仪上的指示灯将会闪亮(如图1-6所示)。直通线与交叉线的指示灯亮的顺序不一样,分别是:直通线,测试仪子母机的灯亮序都为1-2-3-4-5-6-7-8。交叉线:测试仪母机亮序为1-2-3-4-5-6-7-8,子机亮序为3-6-1-4-5-2-7-8.如指示灯能按正确亮序闪亮,则网线制作成功。图1-5网络线缆测试仪图1-6测试网线四、实验总结:通过本次实验,我了解网线制作和测试的方法,掌握不同标准RJ-45连接器(俗称水晶头)的线序。掌握了直通线和交叉线的制作方法,能理解直通线和交叉线的不同应用范围和原理。在实验中我们由于没有压水晶头就直接测试出现了网线拔不出来...
