路面边缘排水工程首件施工方案

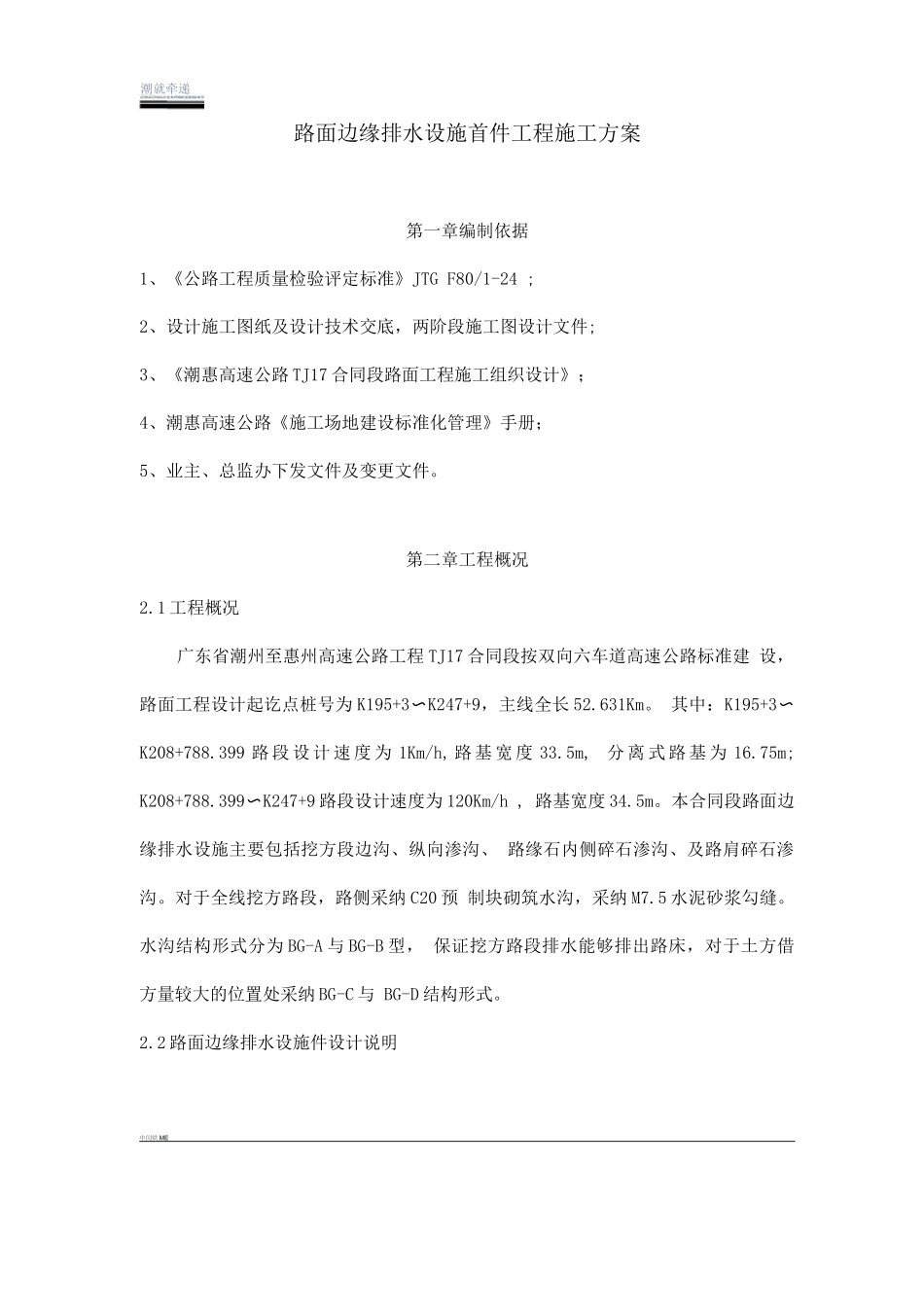

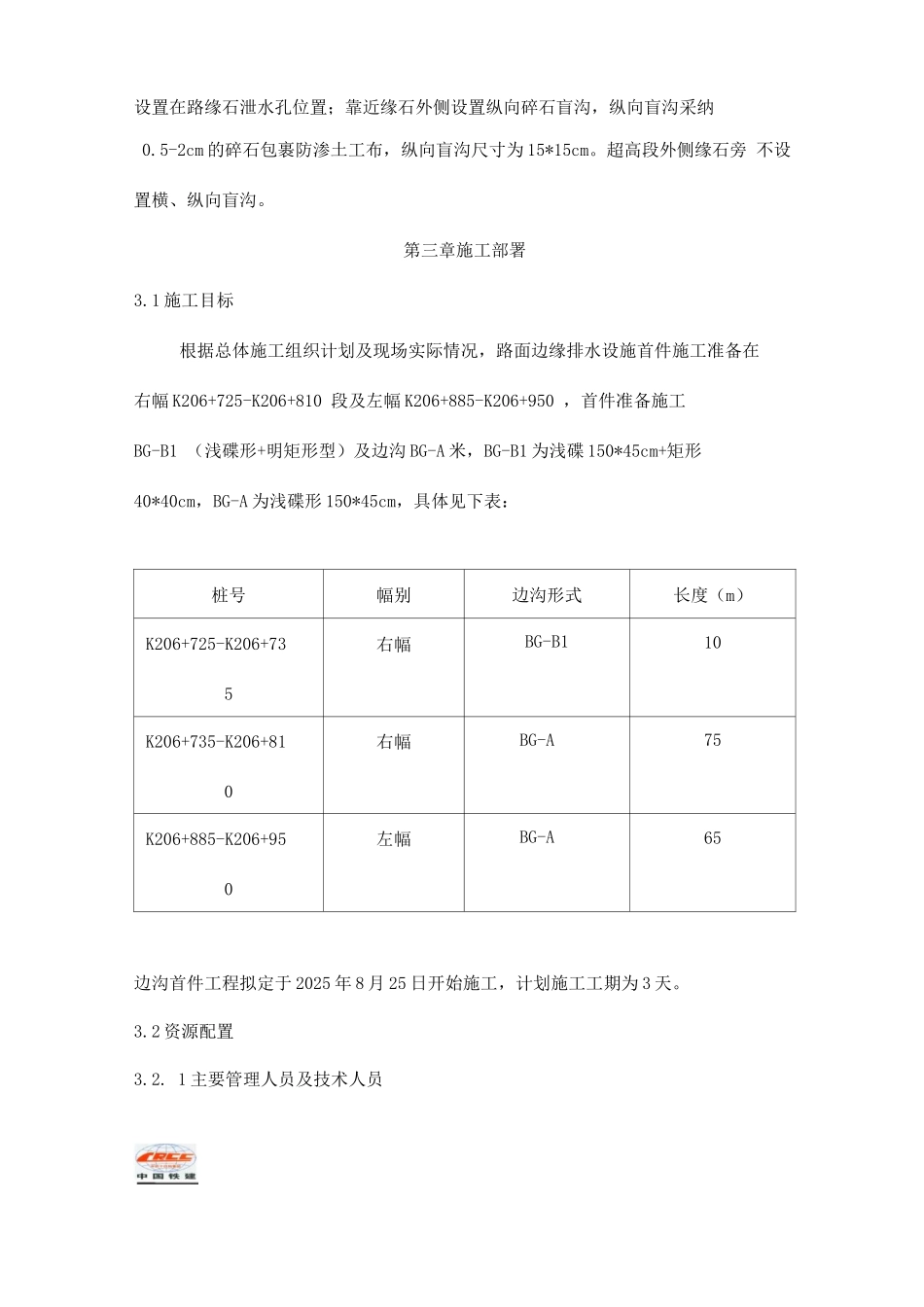

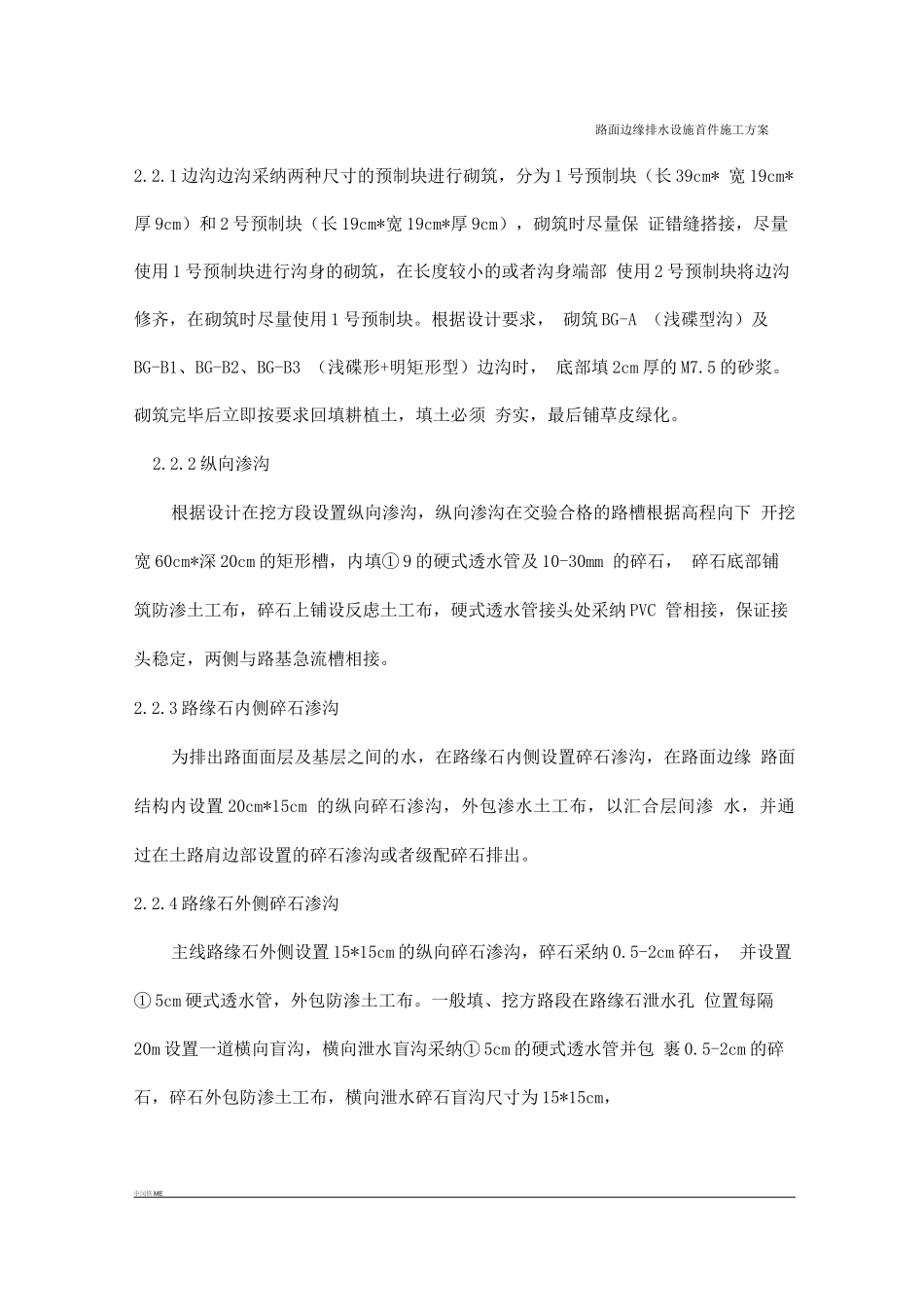

潮就牵递路面边缘排水设施首件工程施工方案第一章编制依据1、《公路工程质量检验评定标准》JTG F80/1-24 ;2、设计施工图纸及设计技术交底，两阶段施工图设计文件;3、《潮惠高速公路 TJ17 合同段路面工程施工组织设计》；4、潮惠高速公路《施工场地建设标准化管理》手册；5、业主、总监办下发文件及变更文件。第二章工程概况2.1 工程概况广东省潮州至惠州高速公路工程 TJ17 合同段按双向六车道高速公路标准建 设，路面工程设计起讫点桩号为 K195+3〜K247+9，主线全长 52.631Km。 其中：K195+3〜K208+788.399 路 段 设 计 速 度 为 1Km/h, 路 基 宽 度 33.5m, 分 离 式 路 基 为 16.75m; K208+788.399〜K247+9 路段设计速度为 120Km/h , 路基宽度 34.5m。本合同段路面边缘排水设施主要包括挖方段边沟、纵向渗沟、 路缘石内侧碎石渗沟、及路肩碎石渗沟。对于全线挖方路段，路侧采纳 C20 预 制块砌筑水沟，采纳 M7.5 水泥砂浆勾缝。水沟结构形式分为 BG-A 与 BG-B 型， 保证挖方路段排水能够排出路床，对于土方借方量较大的位置处采纳 BG-C 与 BG-D 结构形式。2.2 路面边缘排水设施件设计说明中闰铁 ME路面边缘排水设施首件施工方案 2.2.1 边沟边沟采纳两种尺寸的预制块进行砌筑，分为 1 号预制块（长 39cm* 宽 19cm*厚 9cm）和 2 号预制块（长 19cm*宽 19cm*厚 9cm），砌筑时尽量保 证错缝搭接，尽量使用 1 号预制块进行沟身的砌筑，在长度较小的或者沟身端部 使用 2 号预制块将边沟修齐，在砌筑时尽量使用 1 号预制块。根据设计要求， 砌筑 BG-A （浅碟型沟）及BG-B1、BG-B2、BG-B3 （浅碟形+明矩形型）边沟时， 底部填 2cm 厚的 M7.5 的砂浆。砌筑完毕后立即按要求回填耕植土，填土必须 夯实，最后铺草皮绿化。2.2.2 纵向渗沟根据设计在挖方段设置纵向渗沟，纵向渗沟在交验合格的路槽根据高程向下 开挖宽 60cm*深 20cm 的矩形槽，内填① 9 的硬式透水管及 10-30mm 的碎石， 碎石底部铺筑防渗土工布，碎石上铺设反虑土工布，硬式透水管接头处采纳 PVC 管相接，保证接头稳定，两侧与路基急流槽相接。2.2.3 路缘石内侧碎石渗沟为排出路面面层及基层之间的水，在路缘石内侧设置碎石渗沟，在路面边缘 路面结构内设置 20cm*15cm 的纵向碎石渗沟，外包渗水土工布，以汇合层间渗 水，并通过在土路肩边部设置的碎石渗沟或者级配碎石排出。2.2.4 路...
