轻型钢结构屋面施工方案

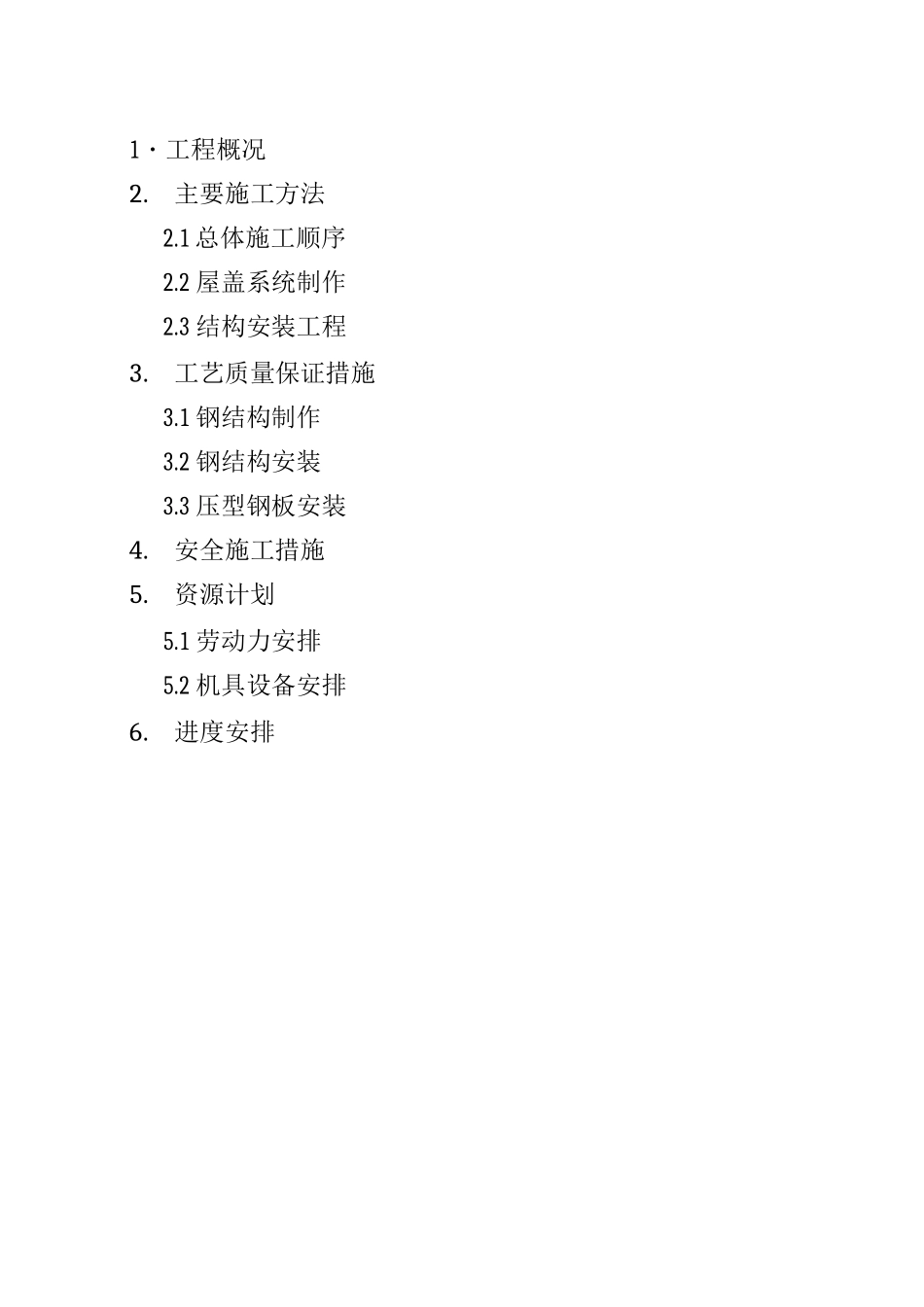

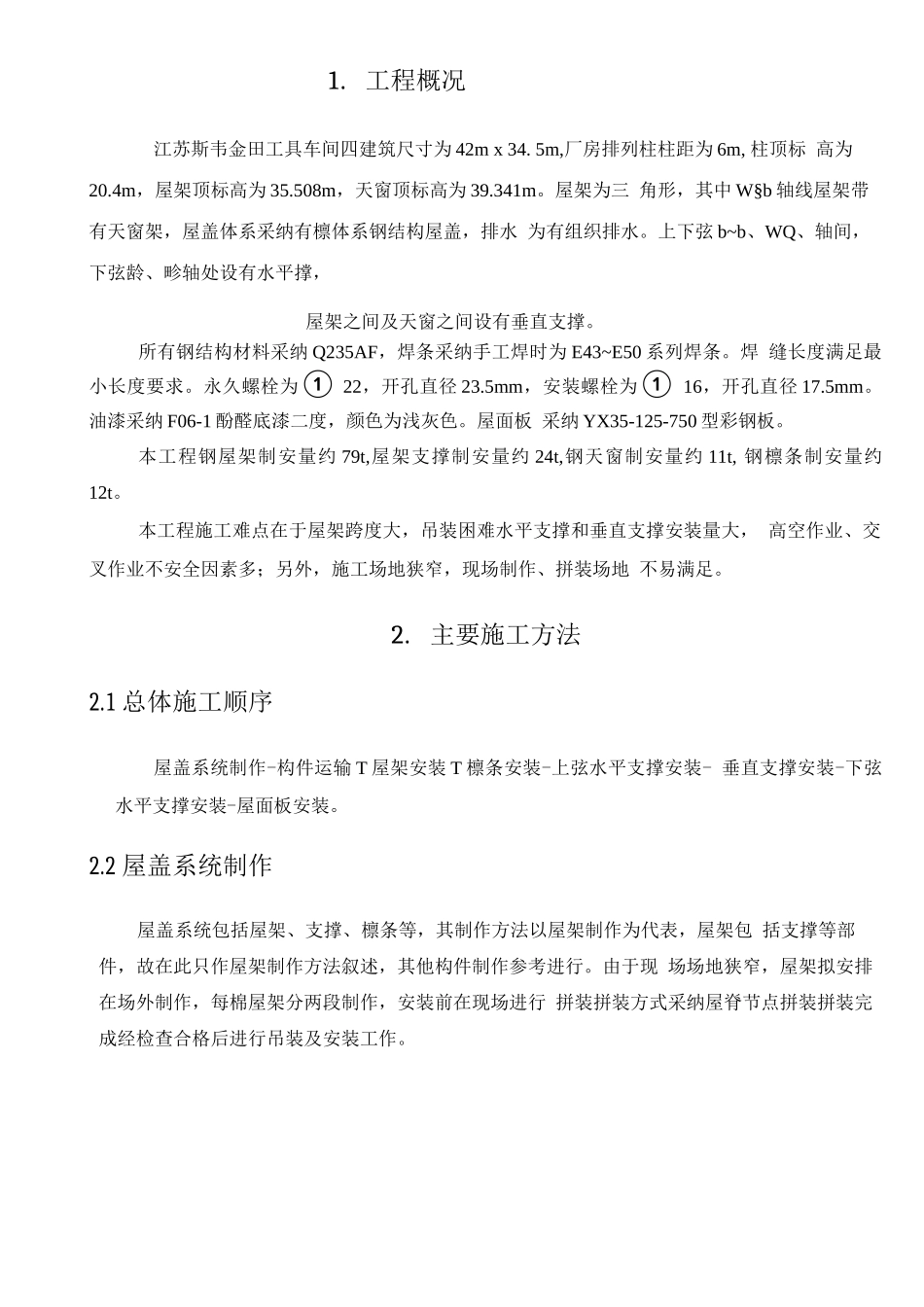

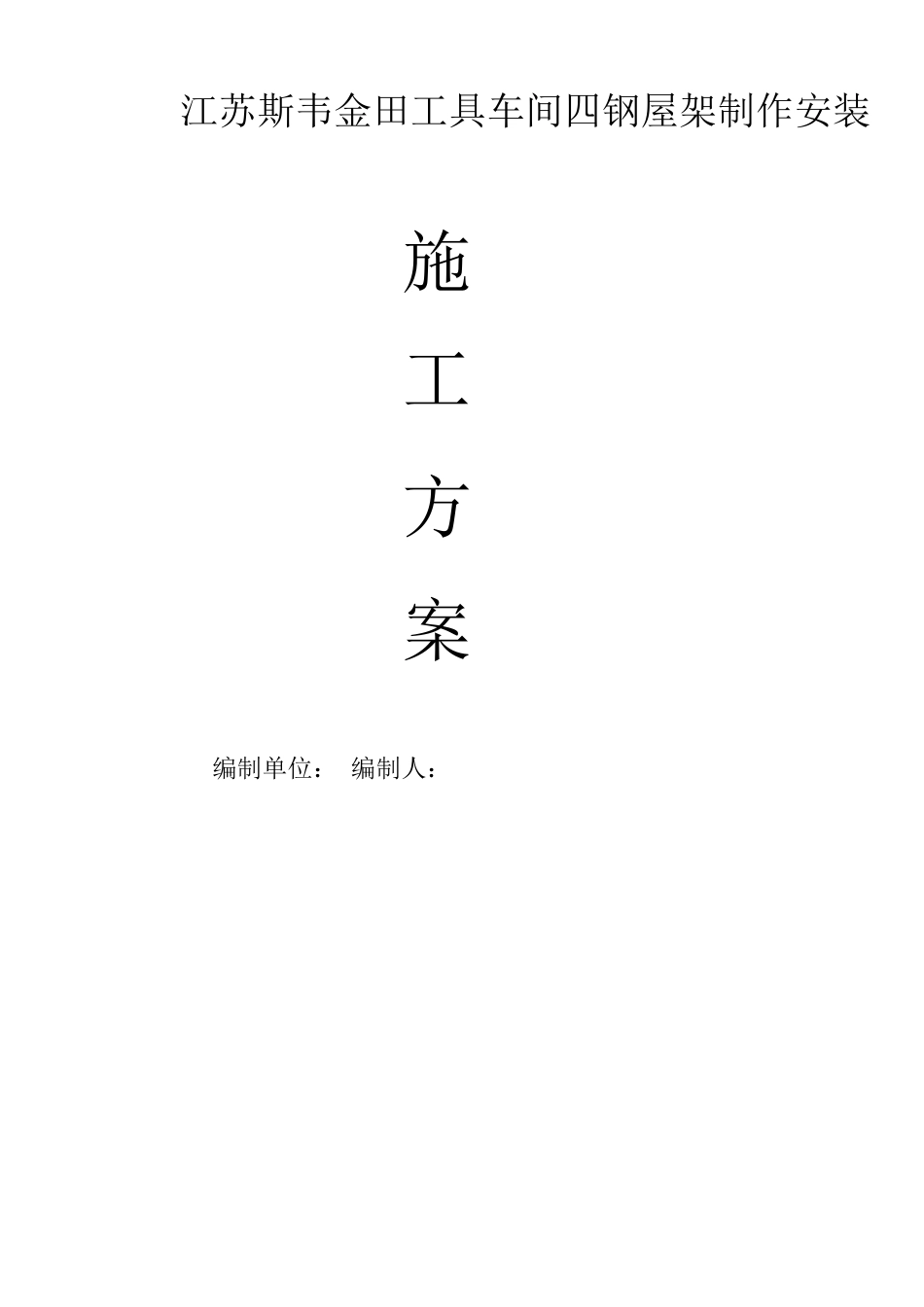

江苏斯韦金田工具车间四钢屋架制作安装施工方案编制单位： 编制人：1工程概况・2.主要施工方法2.1 总体施工顺序2.2 屋盖系统制作2.3 结构安装工程3.工艺质量保证措施3.1 钢结构制作3.2 钢结构安装3.3 压型钢板安装4.安全施工措施5.资源计划5.1 劳动力安排5.2 机具设备安排6.进度安排1. 工程概况江苏斯韦金田工具车间四建筑尺寸为 42m x 34. 5m,厂房排列柱柱距为 6m, 柱顶标 高为20.4m，屋架顶标高为 35.508m，天窗顶标高为 39.341m。屋架为三 角形，其中 W§b 轴线屋架带有天窗架，屋盖体系采纳有檩体系钢结构屋盖，排水 为有组织排水。上下弦 b~b、WQ、轴间，下弦龄、畛轴处设有水平撑，屋架之间及天窗之间设有垂直支撑。所有钢结构材料采纳 Q235AF，焊条采纳手工焊时为 E43~E50 系列焊条。焊 缝长度满足最小长度要求。永久螺栓为① 22，开孔直径 23.5mm，安装螺栓为① 16，开孔直径 17.5mm。油漆采纳 F06-1 酚醛底漆二度，颜色为浅灰色。屋面板 采纳 YX35-125-750 型彩钢板。本工程钢屋架制安量约 79t,屋架支撑制安量约 24t,钢天窗制安量约 11t, 钢檩条制安量约12t。本工程施工难点在于屋架跨度大，吊装困难水平支撑和垂直支撑安装量大， 高空作业、交叉作业不安全因素多；另外，施工场地狭窄，现场制作、拼装场地 不易满足。2. 主要施工方法2.1 总体施工顺序屋盖系统制作-构件运输 T 屋架安装 T 檩条安装-上弦水平支撑安装- 垂直支撑安装-下弦水平支撑安装-屋面板安装。2.2 屋盖系统制作屋盖系统包括屋架、支撑、檩条等，其制作方法以屋架制作为代表，屋架包 括支撑等部件，故在此只作屋架制作方法叙述，其他构件制作参考进行。由于现 场场地狭窄，屋架拟安排在场外制作，每棉屋架分两段制作，安装前在现场进行 拼装拼装方式采纳屋脊节点拼装拼装完成经检查合格后进行吊装及安装工作。屋架的制作工艺流程见图 12.2.1 操作平台的制作为了保证钢结构构件的制作质量，在施工现场设有两个大平台。其中平台 1是利用 Q〜Q 吵〜©间的出铁场平台，平台 11 为在。轴线外侧用 C10 混凝土浇 25m x 15m 地坪作为操作平台，屋架拼装在平台 1 上进行。2.2.2 放样 根据施工图纸要求及采纳的法律规范标准，严格批阅图纸。根据批阅后 的施工图进行现场的施工放样，放样按 1 1 的比例实物放样进行，制作出样板和样杆， 作为下料加工的依据。样板和样杆应注明工号、图号、件号、数量...
