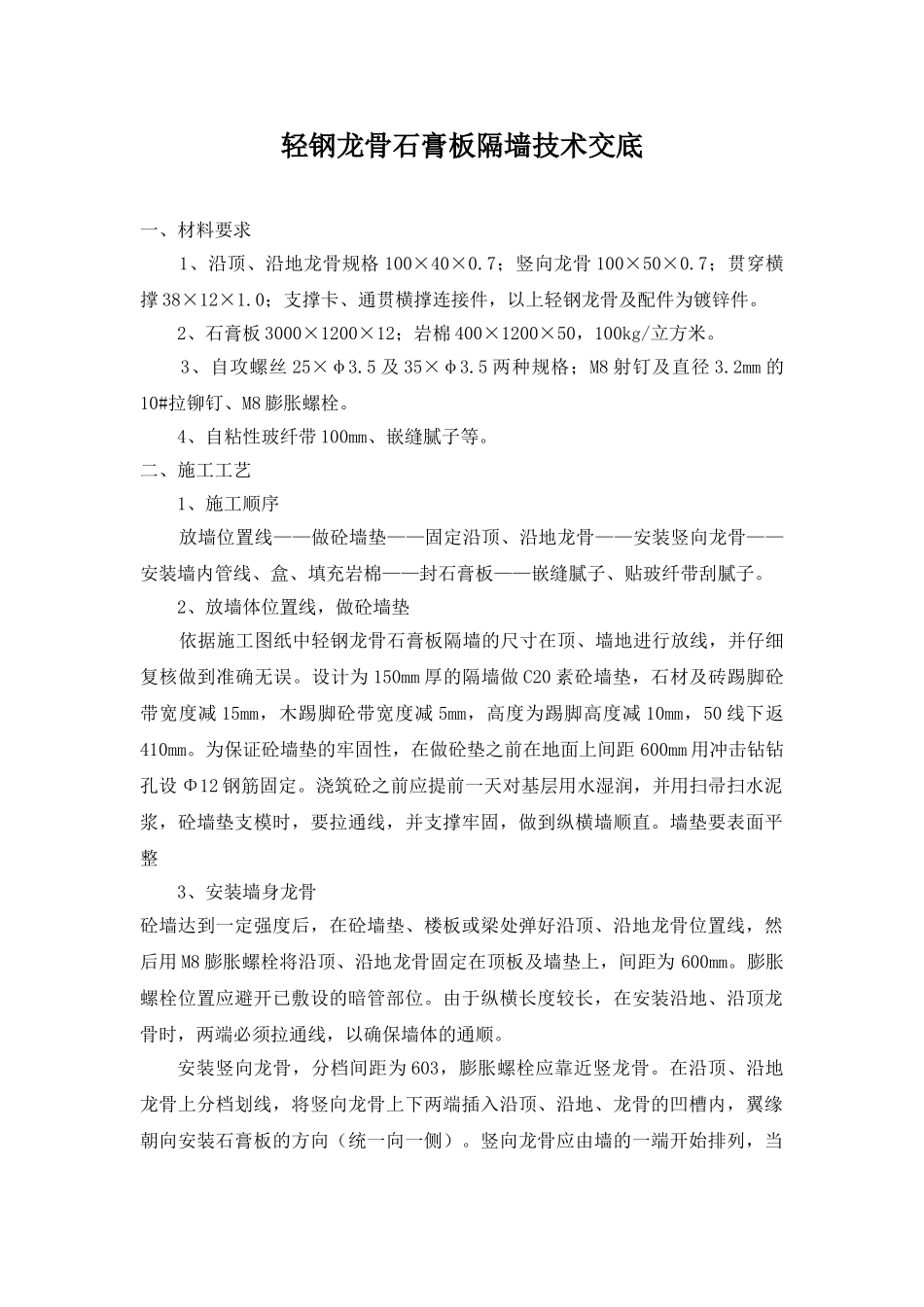

轻钢龙骨石膏板隔墙技术交底

轻钢龙骨石膏板隔墙技术交底一、材料要求 1、沿顶、沿地龙骨规格 100×40×0.7；竖向龙骨 100×50×0.7；贯穿横撑 38×12×1.0；支撑卡、通贯横撑连接件，以上轻钢龙骨及配件为镀锌件。 2、石膏板 3000×1200×12；岩棉 400×1200×50，100kg/立方米。 3、自攻螺丝 25×φ3.5 及 35×φ3.5 两种规格；M8 射钉及直径 3.2mm 的10#拉铆钉、M8 膨胀螺栓。 4、自粘性玻纤带 100mm、嵌缝腻子等。二、施工工艺 1、施工顺序 放墙位置线——做砼墙垫——固定沿顶、沿地龙骨——安装竖向龙骨——安装墙内管线、盒、填充岩棉——封石膏板——嵌缝腻子、贴玻纤带刮腻子。 2、放墙体位置线，做砼墙垫 依据施工图纸中轻钢龙骨石膏板隔墙的尺寸在顶、墙地进行放线，并仔细复核做到准确无误。设计为 150mm 厚的隔墙做 C20 素砼墙垫，石材及砖踢脚砼带宽度减 15mm，木踢脚砼带宽度减 5mm，高度为踢脚高度减 10mm，50 线下返410mm。为保证砼墙垫的牢固性，在做砼垫之前在地面上间距 600mm 用冲击钻钻孔设 Φ12 钢筋固定。浇筑砼之前应提前一天对基层用水湿润，并用扫帚扫水泥浆，砼墙垫支模时，要拉通线，并支撑牢固，做到纵横墙顺直。墙垫要表面平整 3、安装墙身龙骨砼墙达到一定强度后，在砼墙垫、楼板或梁处弹好沿顶、沿地龙骨位置线，然后用 M8 膨胀螺栓将沿顶、沿地龙骨固定在顶板及墙垫上，间距为 600mm。膨胀螺栓位置应避开已敷设的暗管部位。由于纵横长度较长，在安装沿地、沿顶龙骨时，两端必须拉通线，以确保墙体的通顺。安装竖向龙骨，分档间距为 603，膨胀螺栓应靠近竖龙骨。在沿顶、沿地龙骨上分档划线，将竖向龙骨上下两端插入沿顶、沿地、龙骨的凹槽内，翼缘朝向安装石膏板的方向（统一向一侧）。竖向龙骨应由墙的一端开始排列，当隔墙上有门口时，应从门口向两侧排列。当最后一根龙骨距墙或柱边的尺寸大于规定的龙骨间距时，必须增设一根龙骨。龙骨为定性产品在现场截断时，应一律从龙骨的上端开始，冲孔位置不能颠倒，要保证各龙骨的冲孔高度在同一水平。竖向龙骨调整垂直，定位准确后用铆钉固定，铆钉每端每边 3 个，呈三角形分布。靠墙柱边的竖向龙骨用射钉固定，间距为 800mm，竖龙骨与天地龙骨留出 5mm 缝隙。4、门洞口及转角、丁字墙部位的龙骨安装方法轻钢龙骨石膏板隔墙门洞有 1500*2100 及 1000*2100 两种尺寸，两种尺寸洞口两侧均进行加强处理；第一种方法采纳沿顶、沿地龙骨与竖向龙骨结...
