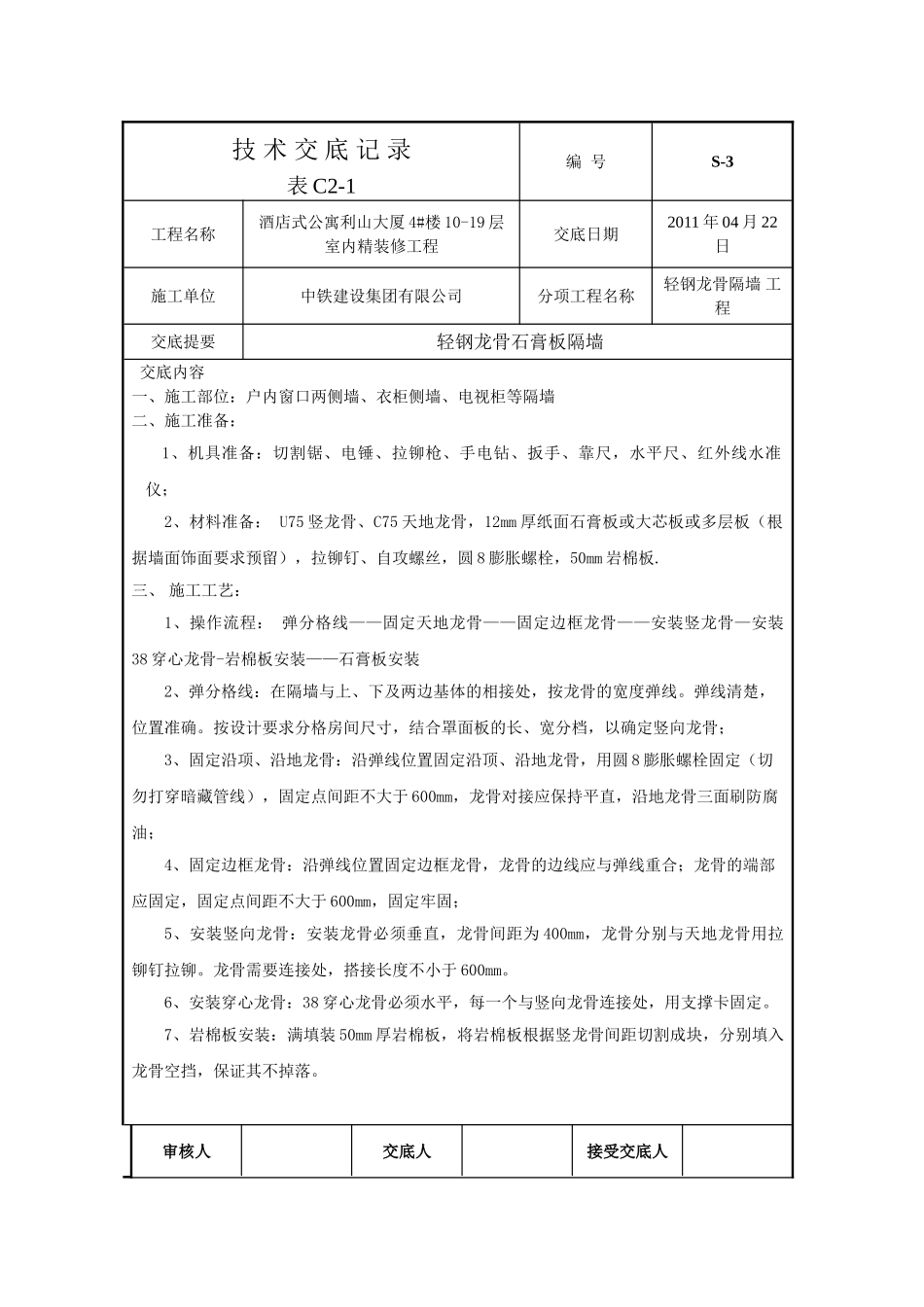

技 术 交 底 记 录表 C2-1编 号S-3工程名称酒店式公寓利山大厦 4#楼 10-19 层室内精装修工程交底日期2011 年 04 月 22日施工单位中铁建设集团有限公司分项工程名称轻钢龙骨隔墙 工程交底提要 轻钢龙骨石膏板隔墙交底内容一、施工部位：户内窗口两侧墙、衣柜侧墙、电视柜等隔墙二、施工准备：1、机具准备：切割锯、电锤、拉铆枪、手电钻、扳手、靠尺，水平尺、红外线水准仪；2、材料准备： U75 竖龙骨、C75 天地龙骨，12mm 厚纸面石膏板或大芯板或多层板（根据墙面饰面要求预留），拉铆钉、自攻螺丝，圆 8 膨胀螺栓，50mm 岩棉板.三、 施工工艺：1、操作流程： 弹分格线——固定天地龙骨——固定边框龙骨——安装竖龙骨—安装38 穿心龙骨-岩棉板安装——石膏板安装2、弹分格线：在隔墙与上、下及两边基体的相接处，按龙骨的宽度弹线。弹线清楚，位置准确。按设计要求分格房间尺寸，结合罩面板的长、宽分档，以确定竖向龙骨；3、固定沿项、沿地龙骨：沿弹线位置固定沿顶、沿地龙骨，用圆 8 膨胀螺栓固定（切勿打穿暗藏管线），固定点间距不大于 600mm，龙骨对接应保持平直，沿地龙骨三面刷防腐油；4、固定边框龙骨：沿弹线位置固定边框龙骨，龙骨的边线应与弹线重合；龙骨的端部应固定，固定点间距不大于 600mm，固定牢固；5、安装竖向龙骨：安装龙骨必须垂直，龙骨间距为 400mm，龙骨分别与天地龙骨用拉铆钉拉铆。龙骨需要连接处，搭接长度不小于 600mm。6、安装穿心龙骨：38 穿心龙骨必须水平，每一个与竖向龙骨连接处，用支撑卡固定。7、岩棉板安装：满填装 50mm 厚岩棉板，将岩棉板根据竖龙骨间距切割成块，分别填入龙骨空挡，保证其不掉落。审核人交底人接受交底人 技 术 交 底 记 录表 C2-1编 号S-3工程名称酒店式公寓利山大厦 4#楼 10-19 层室内精装修工程交底日期2011 年 04 月 22日施工单位中铁建设集团有限公司分项工程名称轻钢龙骨隔墙 工程交底提要轻钢龙骨石膏板隔墙8、石膏板宜竖向铺设，长边（即包封边）接缝应落在竖龙骨上，石膏板用自攻螺钉固定。沿石膏板周边螺钉间距不应大于 200mm，中间部分螺钉间距不应大于 300mm，螺钉与板边缘的距离应为 10～16mm。石膏板宜使用整板。如需对接时，应紧靠，但不得强压就位。四、应注意的问题：1、 安装石膏板时，应从板的中部向板的四边固定，钉头略埋入板内，但不得损坏纸面。2、 石膏板宜使用整板。如需对接时，应紧靠，但不得强压就位。3、 纸面石膏板安装时，其接缝处留 3～8mm 缝，并必须坡口与坡口相接。审核人交底人接受交底人
