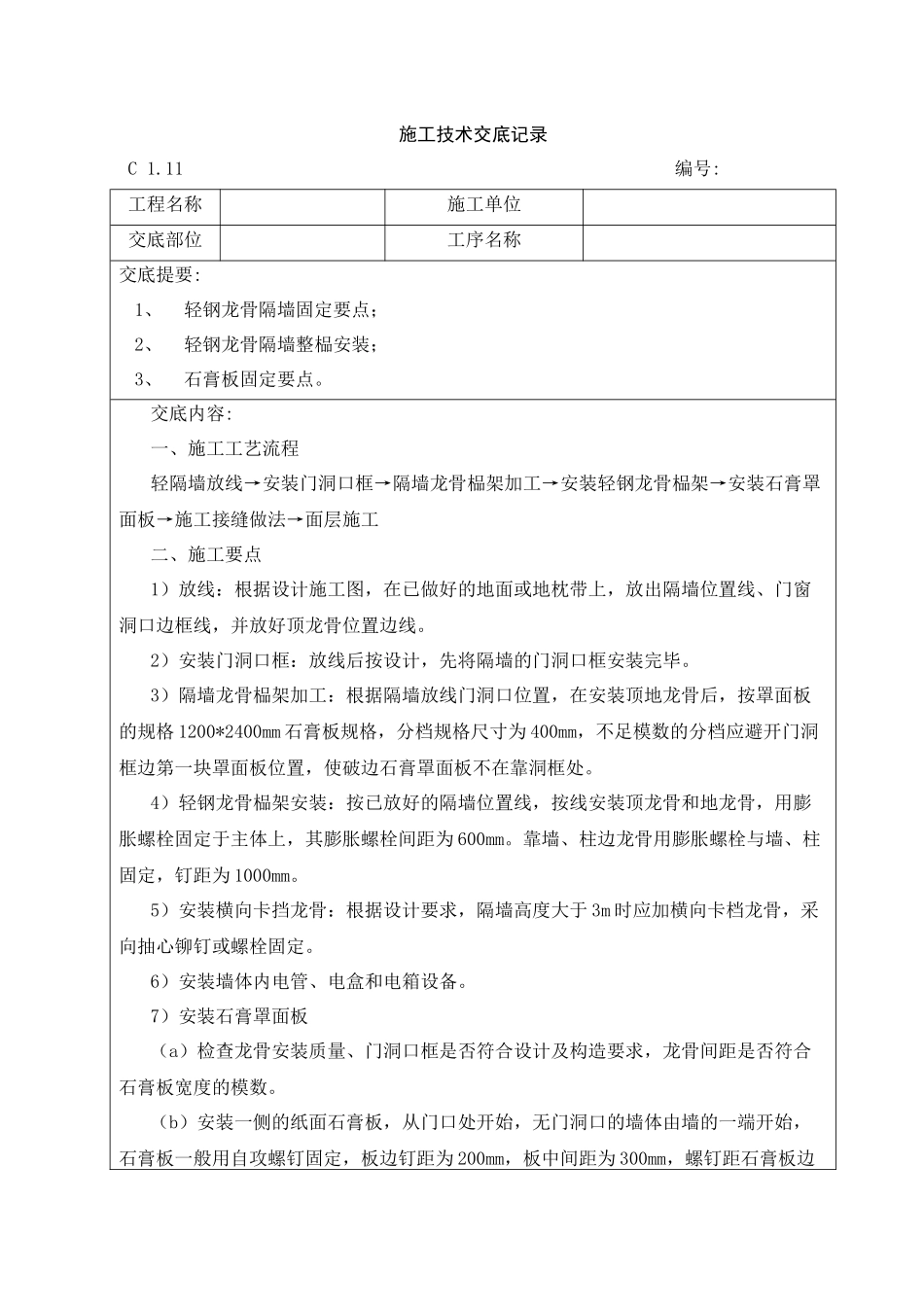

施工技术交底记录 C 1.11编号:工程名称施工单位交底部位工序名称交底提要:1、轻钢龙骨隔墙固定要点；2、轻钢龙骨隔墙整榀安装；3、石膏板固定要点。交底内容:一、施工工艺流程轻隔墙放线→安装门洞口框→隔墙龙骨榀架加工→安装轻钢龙骨榀架→安装石膏罩面板→施工接缝做法→面层施工二、施工要点1）放线：根据设计施工图，在已做好的地面或地枕带上，放出隔墙位置线、门窗洞口边框线，并放好顶龙骨位置边线。2）安装门洞口框：放线后按设计，先将隔墙的门洞口框安装完毕。3）隔墙龙骨榀架加工：根据隔墙放线门洞口位置，在安装顶地龙骨后，按罩面板的规格 1200*2400mm 石膏板规格，分档规格尺寸为 400mm，不足模数的分档应避开门洞框边第一块罩面板位置，使破边石膏罩面板不在靠洞框处。4）轻钢龙骨榀架安装：按已放好的隔墙位置线，按线安装顶龙骨和地龙骨，用膨胀螺栓固定于主体上，其膨胀螺栓间距为 600mm。靠墙、柱边龙骨用膨胀螺栓与墙、柱固定，钉距为 1000mm。5）安装横向卡挡龙骨：根据设计要求，隔墙高度大于 3m 时应加横向卡档龙骨，采向抽心铆钉或螺栓固定。6）安装墙体内电管、电盒和电箱设备。7）安装石膏罩面板（a）检查龙骨安装质量、门洞口框是否符合设计及构造要求，龙骨间距是否符合石膏板宽度的模数。（b）安装一侧的纸面石膏板，从门口处开始，无门洞口的墙体由墙的一端开始，石膏板一般用自攻螺钉固定，板边钉距为 200mm，板中间距为 300mm，螺钉距石膏板边缘的距离不得小于 10mm，也不得大于 16mm，自攻螺钉固定时，纸面石膏板必须与龙骨紧靠。（c）安装墙体内防火、隔声、防潮填充材料，与另一侧纸面石膏板同时进行安装填入。（d）安装墙体另一侧纸面石膏板：安装方法同第一侧纸面石膏板，其接缝应与第一侧面板错开。（e）安装双层纸面石膏板：第二层板的固定方法与第一层相同，但第二层板的接缝应与第一层错开，不能与第一层的接缝落在同一龙骨上。 隔墙安装示意图三、安装过程质量控制要点墙体收缩变形及板面裂缝：原因是竖向龙骨紧顶上下龙骨，没留伸缩量，超过 2m长的墙体未做控制变形缝，造成墙面变形。隔墙周边应留 3mm 的空隙，这样可以减少因温度和湿度影响产生的变形和裂缝。轻钢骨架连接不牢固，原因是局部结点不符合构造要求，安装时局部节点应严格按图规定处理。钉固间距、位置、连接方法应符合设计要求。墙体罩面板不平，多数由两个原因造成：一是龙骨安装横向错位，二是石膏板厚度不一致。...
