边坡支护施工方案

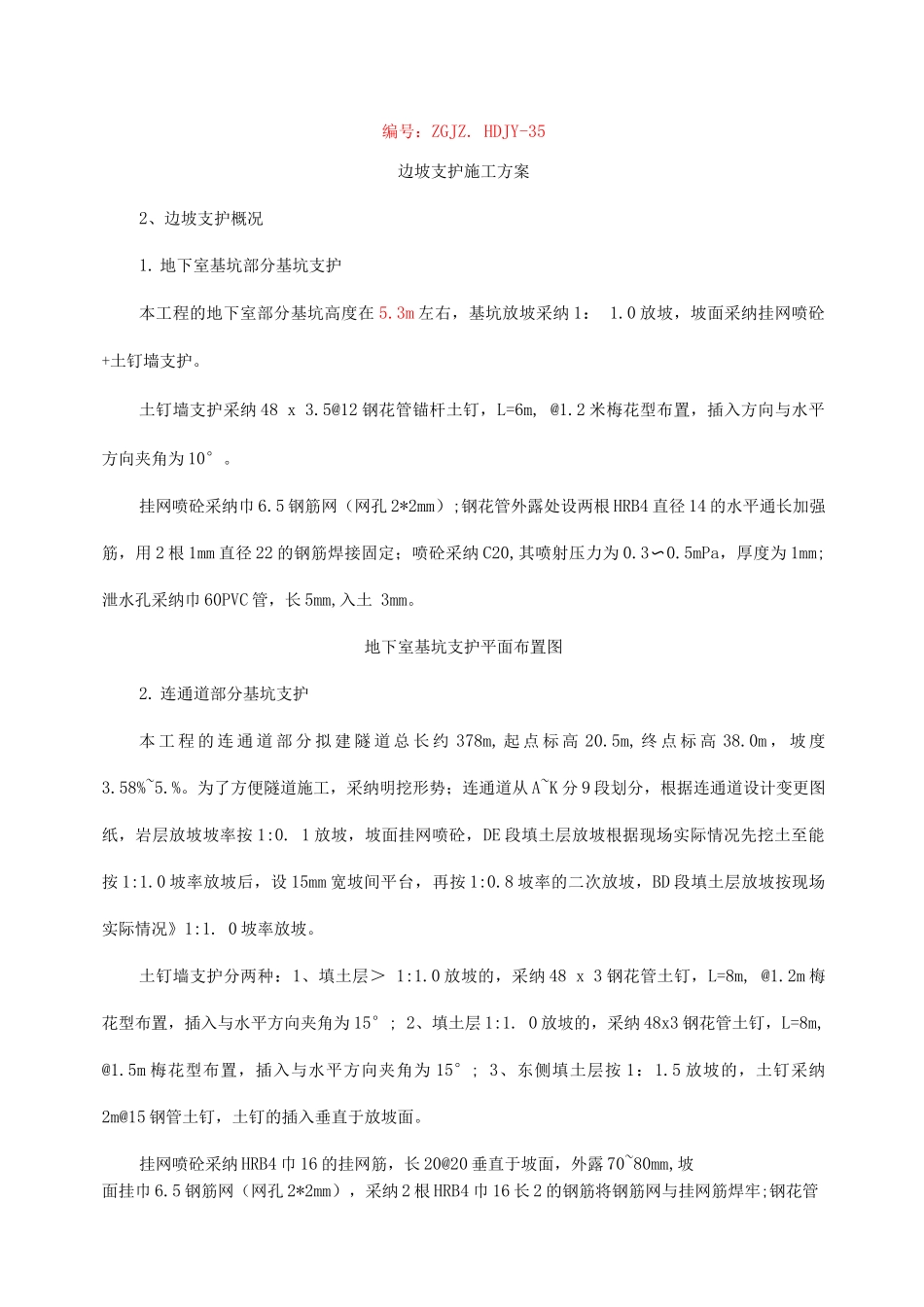

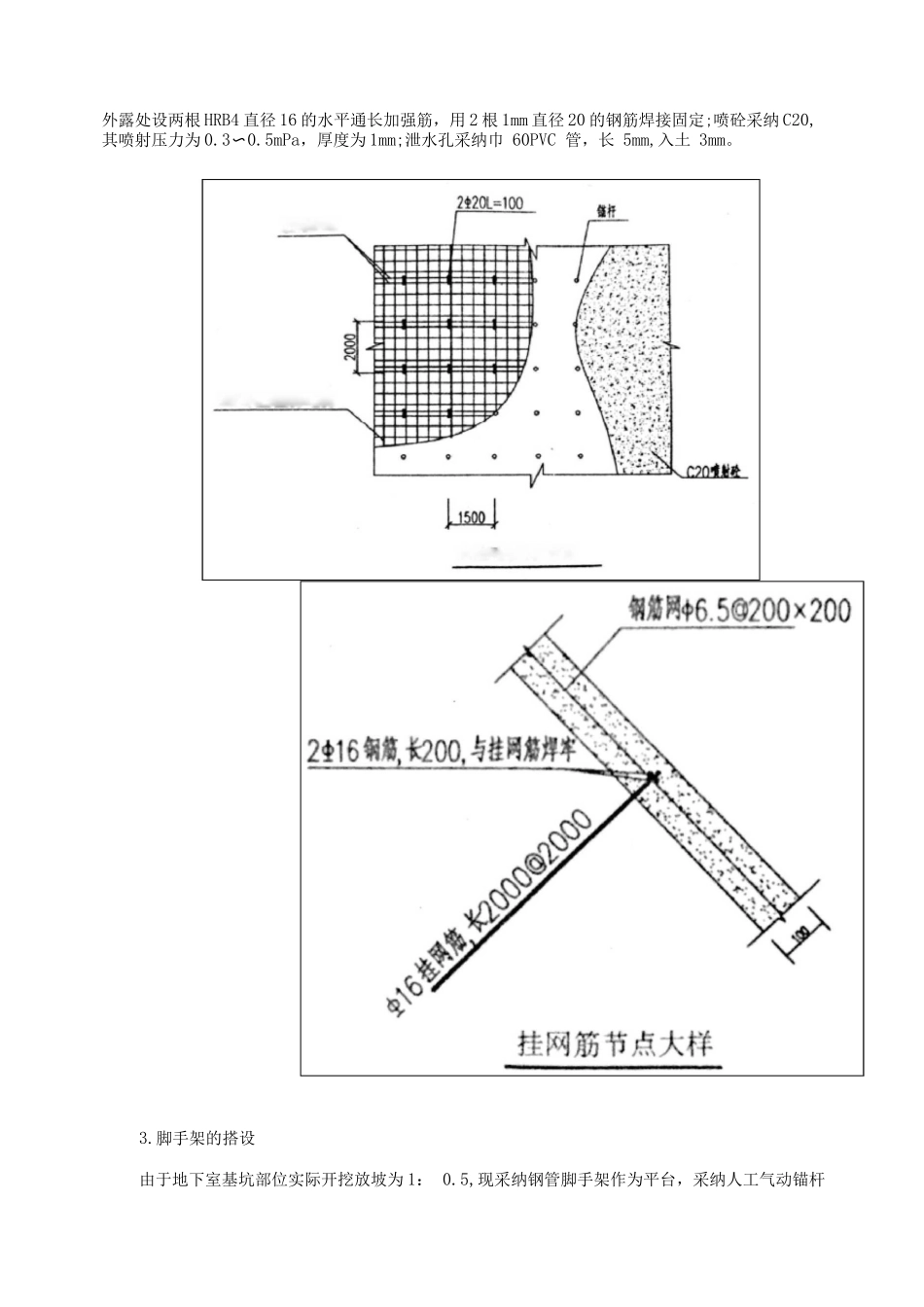

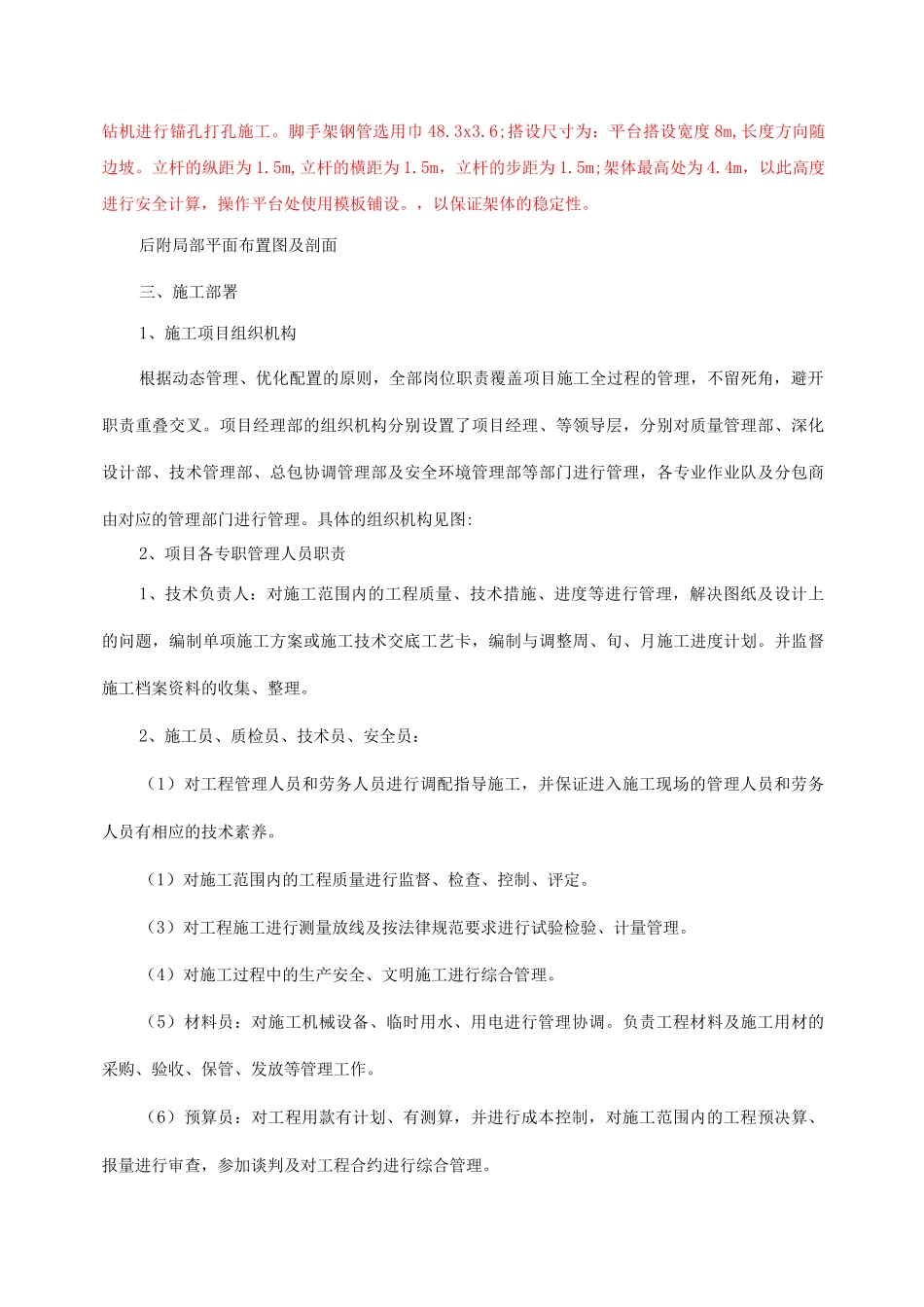

编号：ZGJZ. HDJY-35边坡支护施工方案2、边坡支护概况1. 地下室基坑部分基坑支护本工程的地下室部分基坑高度在 5.3m 左右，基坑放坡采纳 1： 1.0 放坡，坡面采纳挂网喷砼+土钉墙支护。土钉墙支护采纳 48 x 3.5@12 钢花管锚杆土钉，L=6m, @1.2 米梅花型布置，插入方向与水平方向夹角为 10°。挂网喷砼采纳巾 6.5 钢筋网（网孔 2*2mm）;钢花管外露处设两根 HRB4 直径 14 的水平通长加强筋，用 2 根 1mm 直径 22 的钢筋焊接固定；喷砼采纳 C20,其喷射压力为 0.3〜0.5mPa，厚度为 1mm;泄水孔采纳巾 60PVC 管，长 5mm,入土 3mm。地下室基坑支护平面布置图2. 连通道部分基坑支护本 工 程 的 连 通 道 部 分 拟 建 隧 道 总 长 约 378m, 起 点 标 高 20.5m, 终 点 标 高 38.0m ， 坡 度3.58%~5.%。为了方便隧道施工，采纳明挖形势；连通道从 A~K 分 9 段划分，根据连通道设计变更图纸，岩层放坡坡率按 1:0. 1 放坡，坡面挂网喷砼，DE 段填土层放坡根据现场实际情况先挖土至能按 1:1.0 坡率放坡后，设 15mm 宽坡间平台，再按 1:0.8 坡率的二次放坡，BD 段填土层放坡按现场实际情况》1:1. 0 坡率放坡。土钉墙支护分两种：1、填土层＞ 1:1.0 放坡的，采纳 48 x 3 钢花管土钉，L=8m, @1.2m 梅花型布置，插入与水平方向夹角为 15°; 2、填土层 1:1. 0 放坡的，采纳 48x3 钢花管土钉，L=8m, @1.5m 梅花型布置，插入与水平方向夹角为 15°; 3、东侧填土层按 1：1.5 放坡的，土钉采纳2m@15 钢管土钉，土钉的插入垂直于放坡面。挂网喷砼采纳 HRB4 巾 16 的挂网筋，长 20@20 垂直于坡面，外露 70~80mm,坡面挂巾 6.5 钢筋网（网孔 2*2mm），采纳 2 根 HRB4 巾 16 长 2 的钢筋将钢筋网与挂网筋焊牢;钢花管外露处设两根 HRB4 直径 16 的水平通长加强筋，用 2 根 1mm 直径 20 的钢筋焊接固定;喷砼采纳 C20,其喷射压力为 0.3〜0.5mPa，厚度为 1mm;泄水孔采纳巾 60PVC 管，长 5mm,入土 3mm。3.脚手架的搭设由于地下室基坑部位实际开挖放坡为 1： 0.5,现采纳钢管脚手架作为平台，采纳人工气动锚杆题靴.5 就的吗2i16 州 I喷锚网结构大祚图钻机进行锚孔打孔施工。脚手架钢管选用巾 48.3x3.6;搭设尺寸为：平台搭设宽度 8m,长度方向随边坡。立杆的纵距为 1.5m,立杆的横距为 1.5m，立杆的步距为 1.5m;架体最高处为 4.4m...
