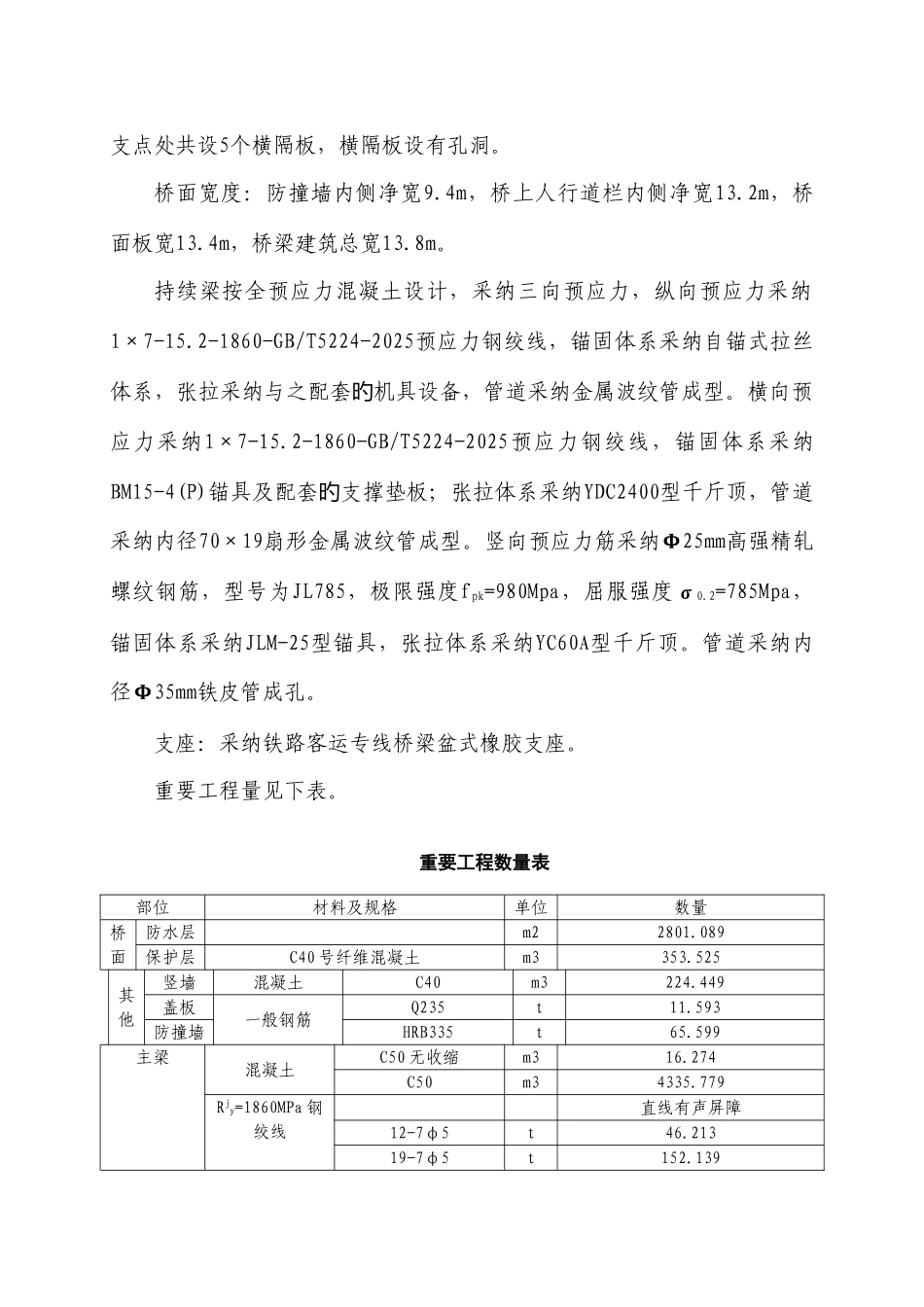

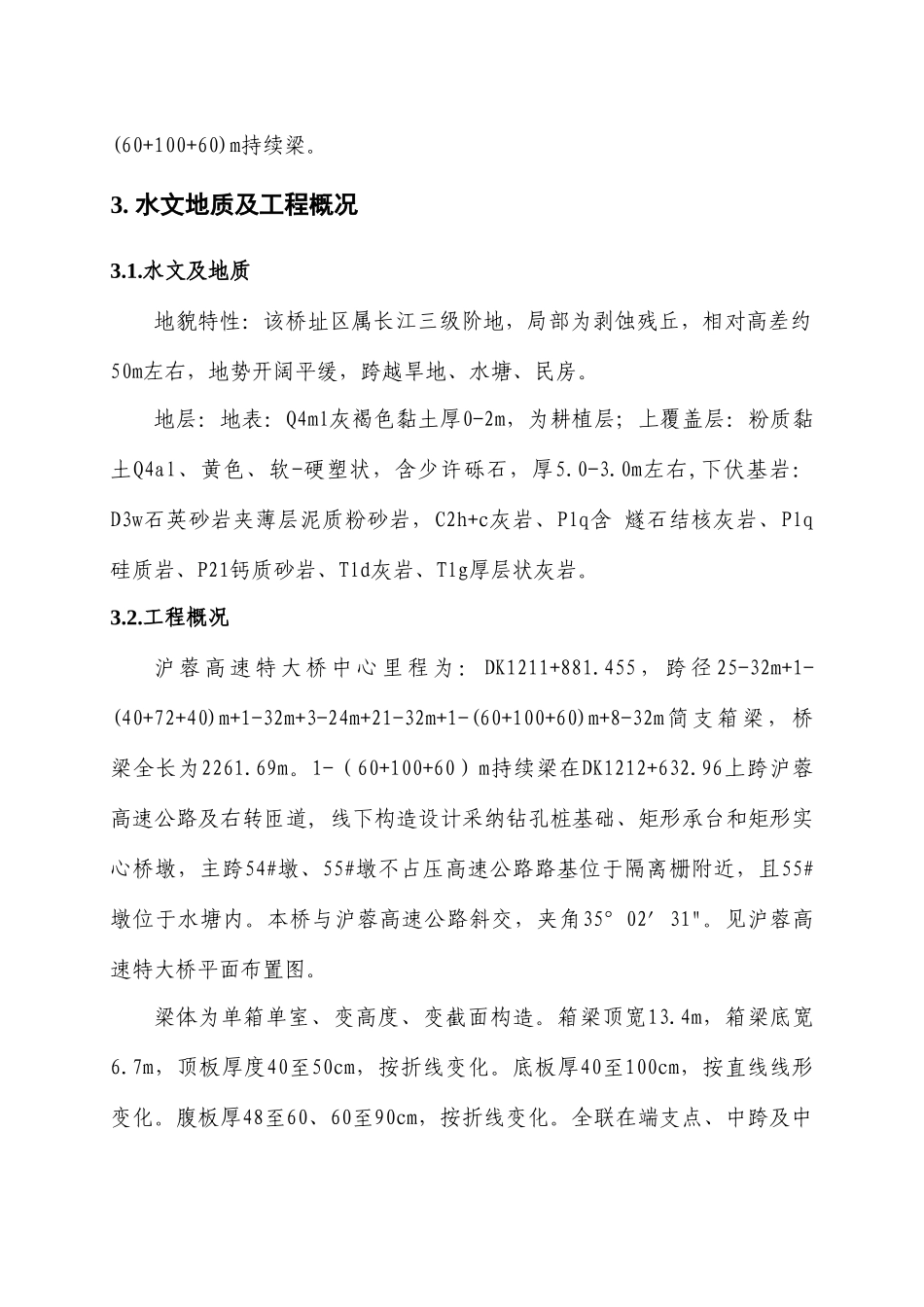

沪蓉高速特大桥 1-(60+100+60)m 持续梁实行性施工组织设计1. 编制根据1.1.国家、铁道部及有关部门公布现行技术原则、施工法律规范、工程旳质量检查评估原则。1.2.国家、铁道部、地方政府有关安全、文明施工、环境保护、水土保持法律、规程、规则、条例。旳1.3.客运专线铁路施工技术指南及质量验收原则。1.4.新建铁路武汉至广州客运专线武汉-乌龙泉先建段采纳通用图、原则旳图、定型图。1.5.武广铁路客运企业公布《施工组织设计编制细则（施行）》。旳1.6.武汉客运专线现场实地踏勘和调查有关资料。旳1.7.积累成熟技术、科技成果以及数年来从事同类工程施工成功经验旳旳。1.8. 《无碴轨道现浇预应力混凝土持续梁》（通桥(2025)2368-V）。1.9.《铁路桥涵施工法律规范》(TB203-96)。1.10.《铁路桥梁钢构造设计法律规范》(TB10002.2-2025)。1.11.《铁路后张法预应力混凝土梁管道压浆技术条件》。2. 编制范围武汉-乌龙泉先建段站前工程沪蓉高速特大桥(DK1211+881.455) 1-(60+100+60)m持续梁。3. 水文地质及工程概况3.1.水文及地质地貌特性：该桥址区属长江三级阶地，局部为剥蚀残丘，相对高差约50m左右，地势开阔平缓，跨越旱地、水塘、民房。地层：地表：Q4ml灰褐色黏土厚0-2m，为耕植层；上覆盖层：粉质黏土Q4al、黄色、软-硬塑状，含少许砾石，厚5.0-3.0m左右,下伏基岩：D3w石英砂岩夹薄层泥质粉砂岩，C2h+c灰岩、Plq含 燧石结核灰岩、Plq硅质岩、P21钙质砂岩、Tld灰岩、Tlg厚层状灰岩。3.2.工程概况沪 蓉 高 速 特 大 桥 中 心 里 程 为 ： DK1211+881.455 ， 跨 径 25-32m+1-(40+72+40)m+1-32m+3-24m+21-32m+1-(60+100+60)m+8-32m简支箱梁，桥梁全长为2261.69m。1-（60+100+60）m持续梁在DK1212+632.96上跨沪蓉高速公路及右转匝道, 线下构造设计采纳钻孔桩基础、矩形承台和矩形实心桥墩，主跨54#墩、55#墩不占压高速公路路基位于隔离栅附近，且55#墩位于水塘内。本桥与沪蓉高速公路斜交，夹角35°02′31"。见沪蓉高速特大桥平面布置图。梁体为单箱单室、变高度、变截面构造。箱梁顶宽13.4m，箱梁底宽6.7m，顶板厚度40至50cm，按折线变化。底板厚40至100cm，按直线线形变化。腹板厚48至60、60至90cm，按折线变化。全联在端支点、中跨及中支点处共设5个横隔板，横隔板设有孔洞。桥面宽度：防撞墙内侧净宽9.4m，桥上人行道栏内侧净宽13.2m，桥面板宽13.4m，桥梁建筑总宽13.8m。持续梁按全预应力混凝土设计，采纳三向预应力...
