连续箱梁预应力专项实施方案

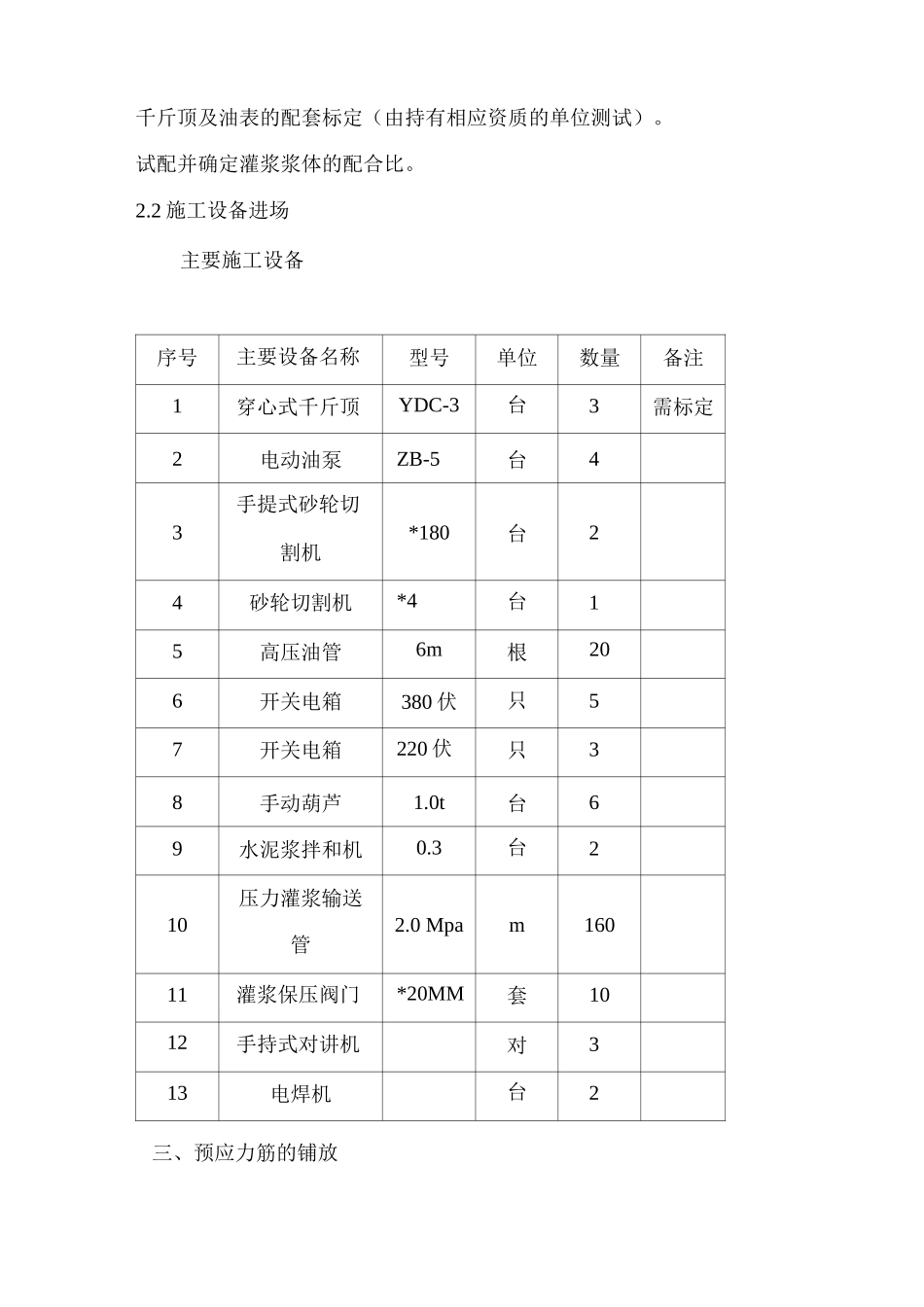

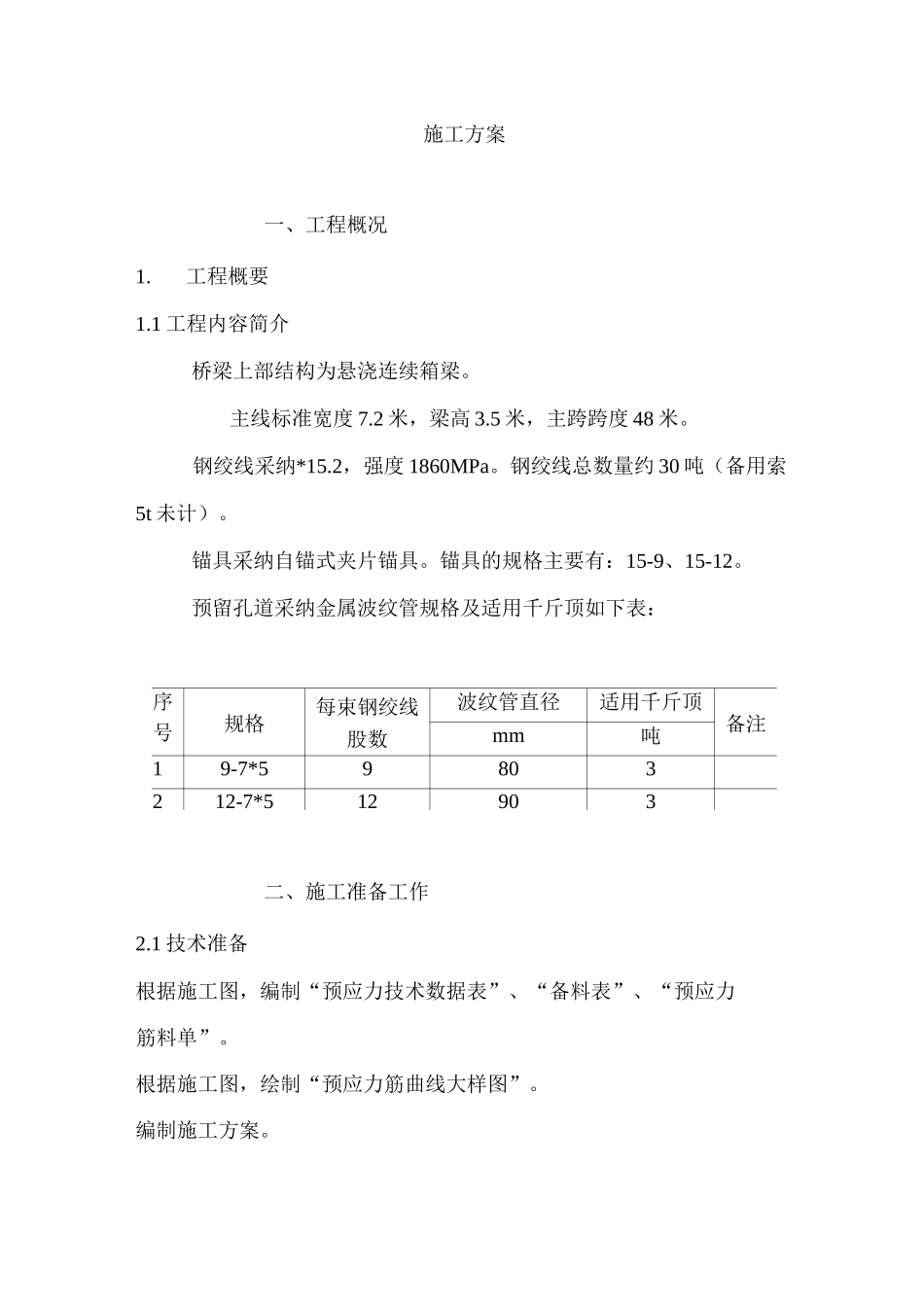

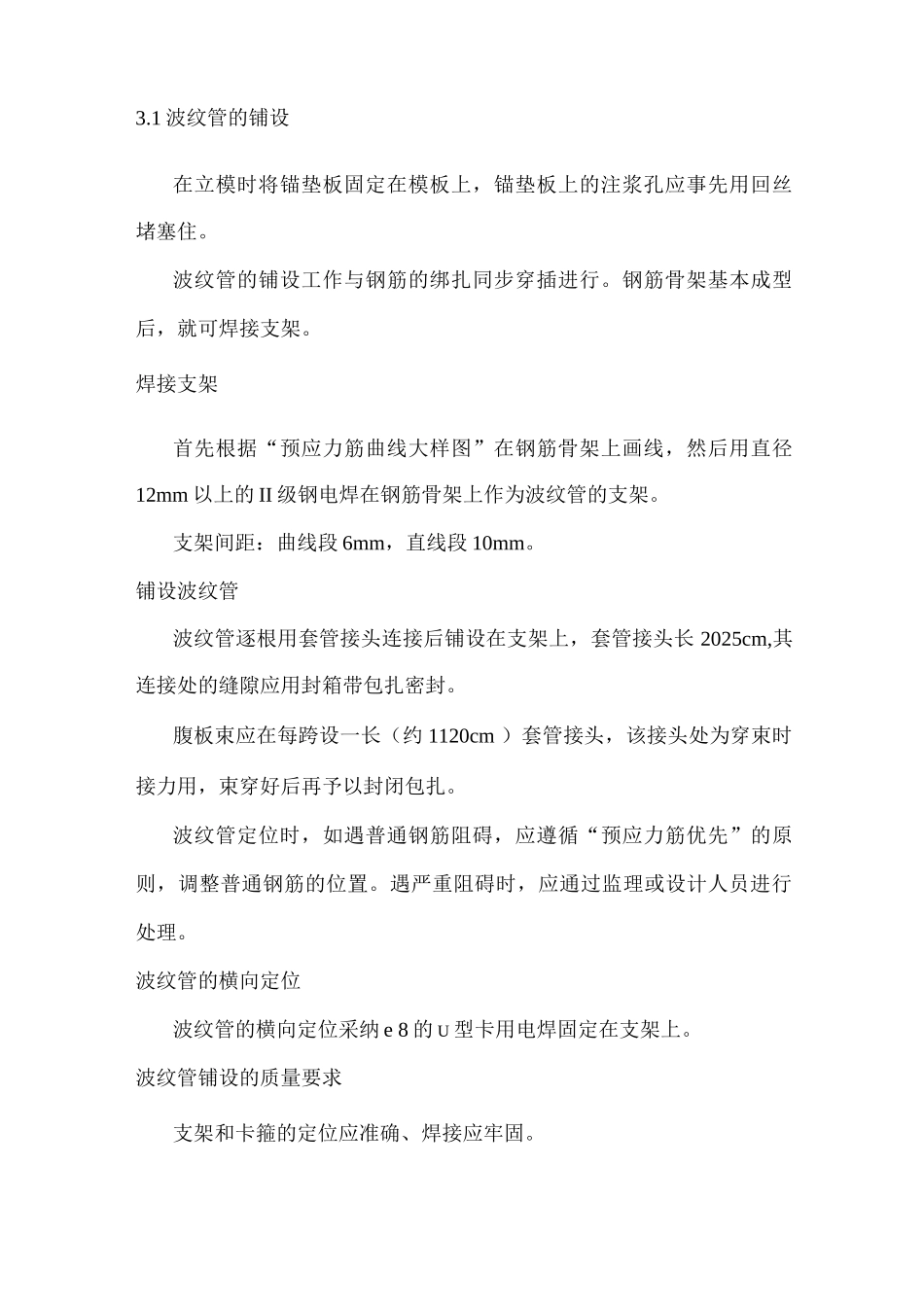

施工方案一、工程概况1.工程概要1.1 工程内容简介桥梁上部结构为悬浇连续箱梁。主线标准宽度 7.2 米，梁高 3.5 米，主跨跨度 48 米。钢绞线采纳*15.2，强度 1860MPa。钢绞线总数量约 30 吨（备用索5t 未计）。锚具采纳自锚式夹片锚具。锚具的规格主要有：15-9、15-12。预留孔道采纳金属波纹管规格及适用千斤顶如下表：序号规格每束钢绞线股数波纹管直径适用千斤顶备注mm吨19-7*59803212-7*512903二、施工准备工作2.1 技术准备根据施工图，编制“预应力技术数据表”、“备料表”、“预应力筋料单”。根据施工图，绘制“预应力筋曲线大样图”。编制施工方案。千斤顶及油表的配套标定（由持有相应资质的单位测试）。试配并确定灌浆浆体的配合比。2.2 施工设备进场主要施工设备序号主要设备名称型号单位数量备注1穿心式千斤顶YDC-3台3需标定2电动油泵ZB-5台43手提式砂轮切割机*180台24砂轮切割机*4台15高压油管6m根206开关电箱380 伏只57开关电箱220 伏只38手动葫芦1.0t台69水泥浆拌和机0.3台210压力灌浆输送管2.0 Mpam16011灌浆保压阀门*20MM套1012手持式对讲机对313电焊机台2三、预应力筋的铺放3.1 波纹管的铺设在立模时将锚垫板固定在模板上，锚垫板上的注浆孔应事先用回丝堵塞住。波纹管的铺设工作与钢筋的绑扎同步穿插进行。钢筋骨架基本成型后，就可焊接支架。焊接支架首先根据“预应力筋曲线大样图”在钢筋骨架上画线，然后用直径12mm 以上的 II 级钢电焊在钢筋骨架上作为波纹管的支架。支架间距：曲线段 6mm，直线段 10mm。铺设波纹管波纹管逐根用套管接头连接后铺设在支架上，套管接头长 2025cm,其连接处的缝隙应用封箱带包扎密封。腹板束应在每跨设一长（约 1120cm ）套管接头，该接头处为穿束时接力用，束穿好后再予以封闭包扎。波纹管定位时，如遇普通钢筋阻碍，应遵循“预应力筋优先”的原则，调整普通钢筋的位置。遇严重阻碍时，应通过监理或设计人员进行处理。波纹管的横向定位波纹管的横向定位采纳 e 8 的 U 型卡用电焊固定在支架上。波纹管铺设的质量要求支架和卡箍的定位应准确、焊接应牢固。波纹管应无破损、接头牢固密封、线形平顺。波纹管竖向位置的偏差不大于 10mm,管道间距偏差不大于 10mm。3.2 安放预应力筋安放预应力筋前应先放置好螺旋筋和固定端的约束圈。预应力筋采纳逐根用人工穿束的方法安放。穿束时，钢绞线头应用胶布缠绕或用子弹头套住；穿束受阻时不得硬穿，应查明并排除原因后再...
