通用技术设计作品设计方案样本

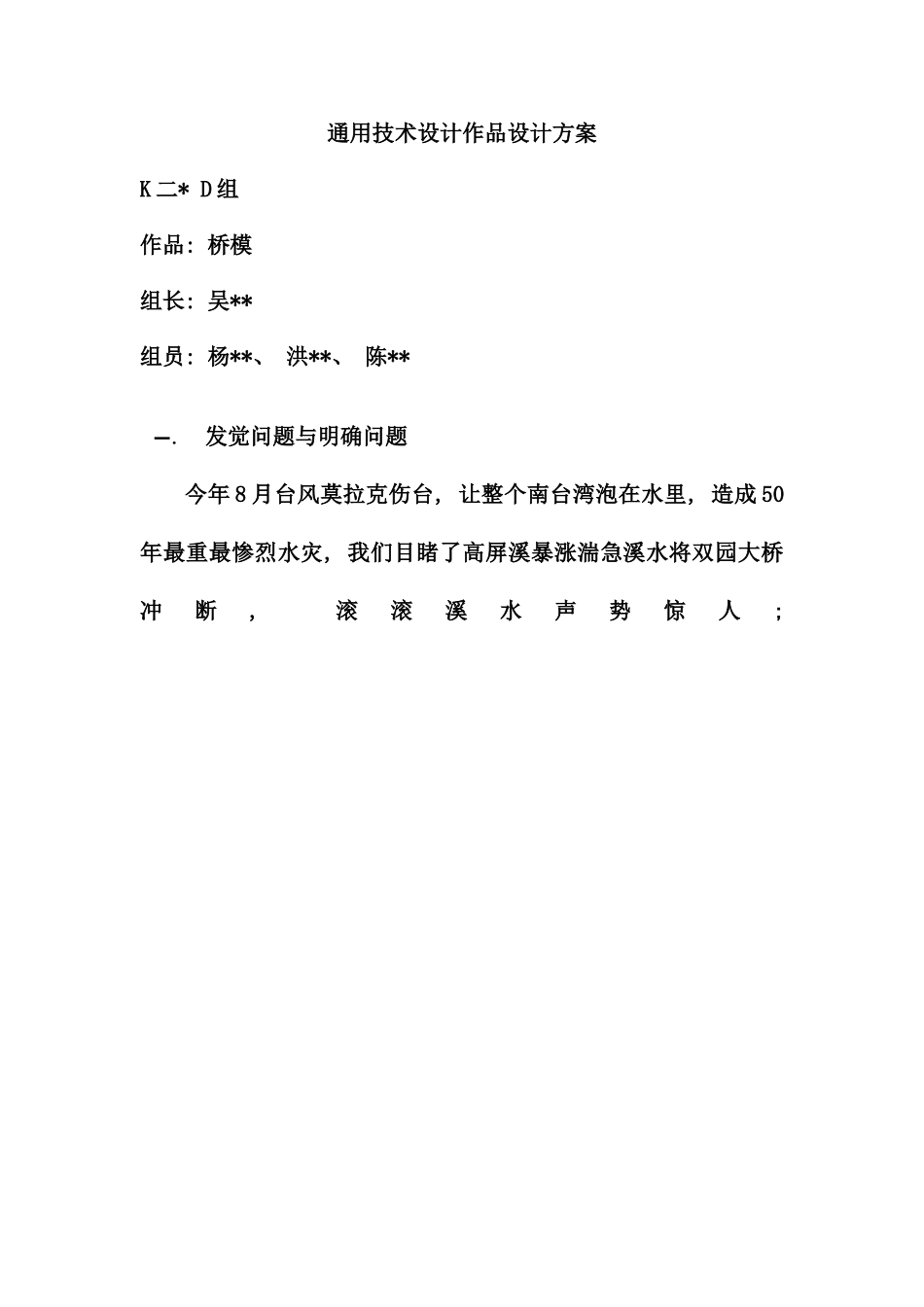

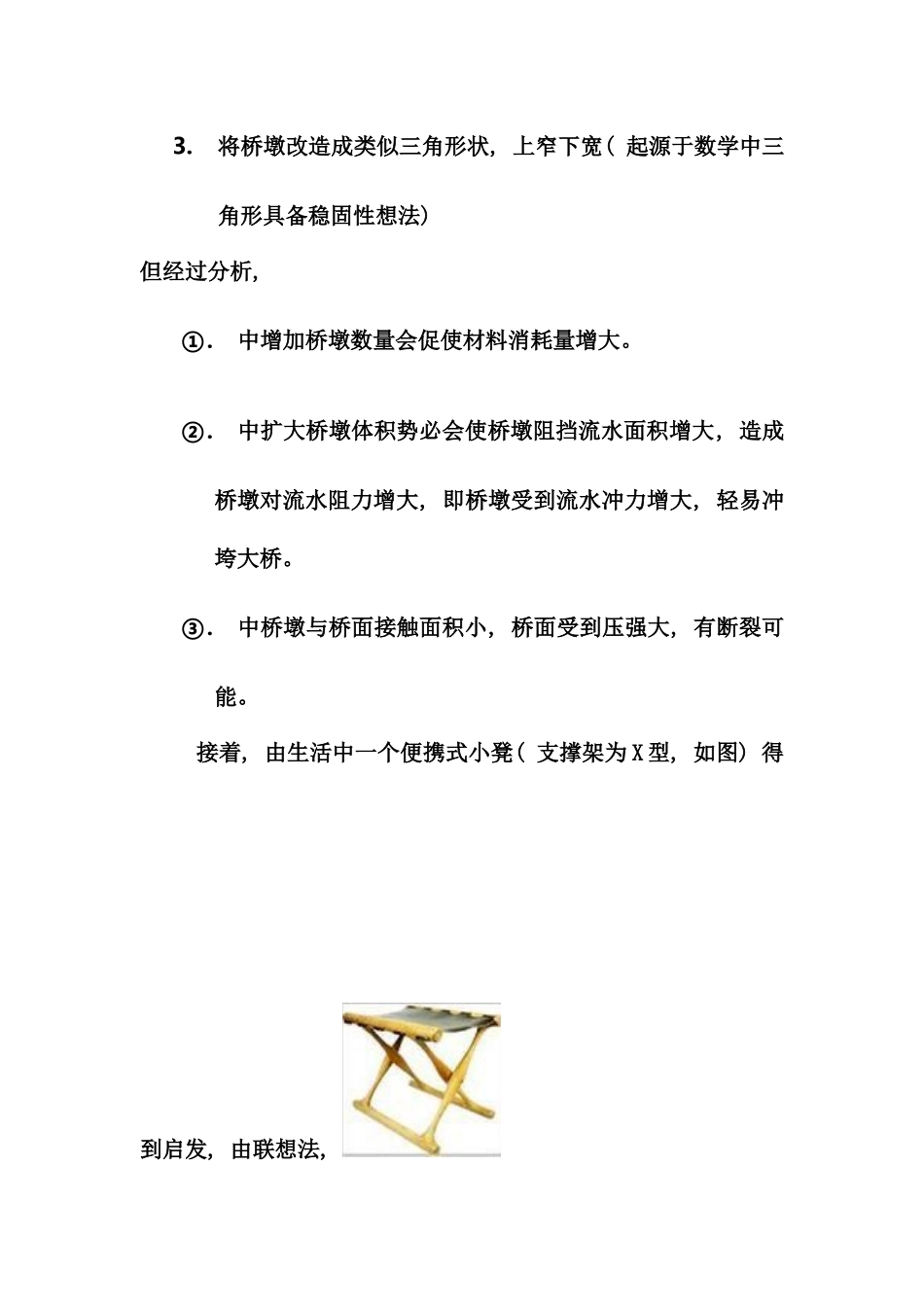

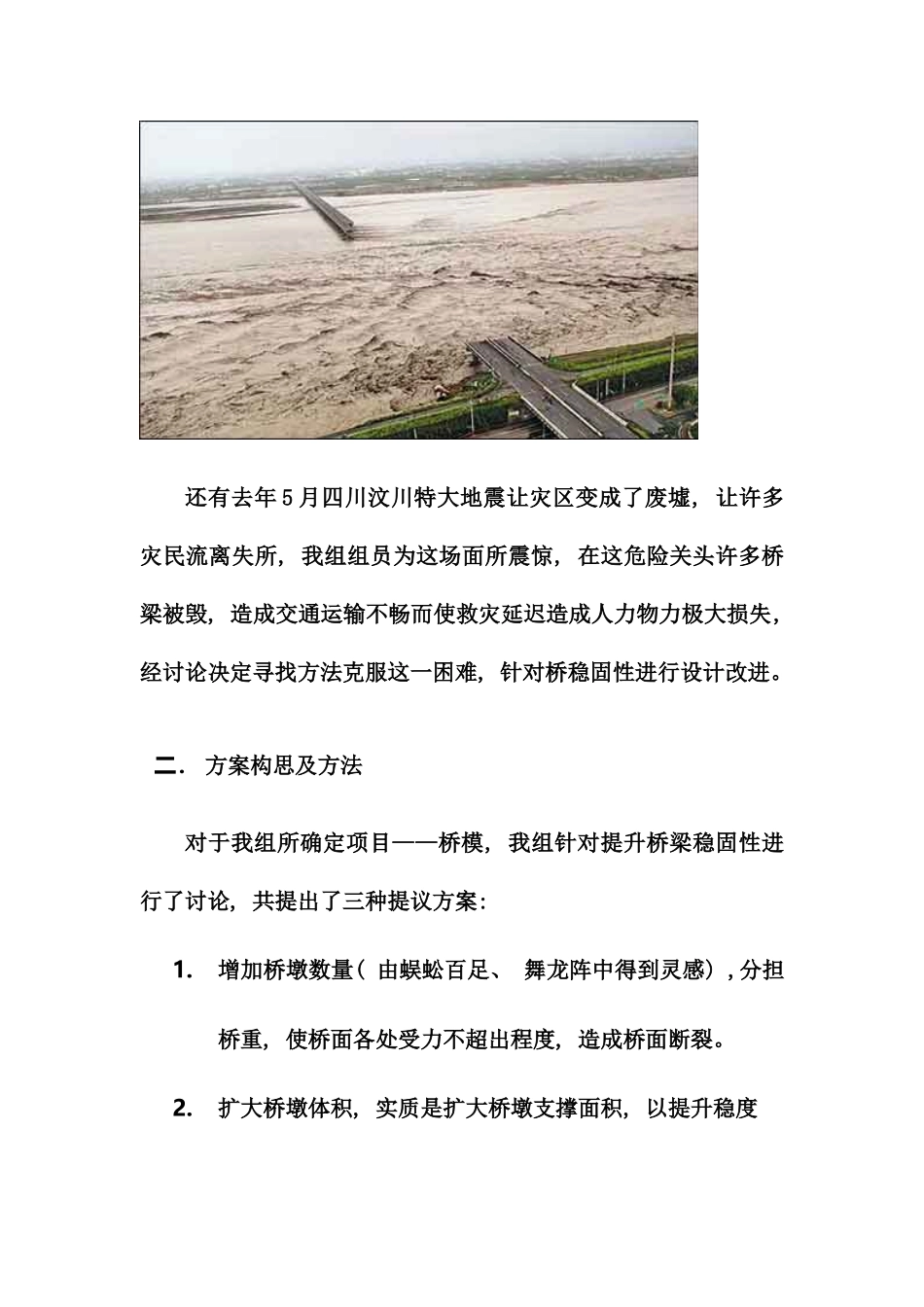

通用技术设计作品设计方案K 二* D 组作品: 桥模组长: 吴**组员: 杨**、 洪**、 陈**一．发觉问题与明确问题 今年 8 月台风莫拉克伤台, 让整个南台湾泡在水里, 造成 50年最重最惨烈水灾, 我们目睹了高屏溪暴涨湍急溪水将双园大桥冲断, 滚滚溪水声势惊人; 还有去年 5 月四川汶川特大地震让灾区变成了废墟, 让许多灾民流离失所, 我组组员为这场面所震惊, 在这危险关头许多桥梁被毁, 造成交通运输不畅而使救灾延迟造成人力物力极大损失, 经讨论决定寻找方法克服这一困难, 针对桥稳固性进行设计改进。二． 方案构思及方法对于我组所确定项目——桥模, 我组针对提升桥梁稳固性进行了讨论, 共提出了三种提议方案: 1.增加桥墩数量( 由蜈蚣百足、 舞龙阵中得到灵感) ,分担桥重, 使桥面各处受力不超出程度, 造成桥面断裂。2.扩大桥墩体积, 实质是扩大桥墩支撑面积, 以提升稳度3.将桥墩改造成类似三角形状, 上窄下宽( 起源于数学中三角形具备稳固性想法) 但经过分析, ①． 中增加桥墩数量会促使材料消耗量增大。②． 中扩大桥墩体积势必会使桥墩阻挡流水面积增大, 造成桥墩对流水阻力增大, 即桥墩受到流水冲力增大, 轻易冲垮大桥。③． 中桥墩与桥面接触面积小, 桥面受到压强大, 有断裂可能。接着, 由生活中一个便携式小凳( 支撑架为 X 型, 如图) 得到启发, 由联想法, 将小凳凳面当做桥面, X 型支撑架作为桥墩。就此, 我组又结合前面三种提议方案提出以下想法: 1.利用斜拉桥原理, 处理桥面受力问题, 而且能够节约材料。 2.减小流水对桥墩作用力面积。 3.将桥面支撑点下移, 放在”三角形”两腰。综上, 并经过些许修改, 我们确定了此次桥模设计及制作方案。设计要求: 1. 考虑实际, 针对实际中稳固性增加; 2. 现实中有用性。3. 节约材料4. 美观三． 设计图样绘制四．模型或原型制作所需工具: 木锯, 铅笔, 钢尺, 锤子, 锉刀。所需材料: 木条, 钉子若干, 钓鱼用塑料线大约 5m制作步骤: 1. 画出设计图, 并绘制三视图; 2. 依照设计图, 确定各部分选材及其所需加工工具; 3. 在木条上画出需要加工部位; 4. 利用工具进行加工, 并用锉刀磨平加工部位, 使衔接部位更紧密5. 按设计图用钉子进行拼接或加固; 6. 审查, 完成材料成本估算;木条若干 2 元、 钉子若干 0.2 元、 钓鱼用塑料线 0.1 元。 总计: 2.3 元五．使用说明书产品介绍 本产品针对桥梁稳固性...
