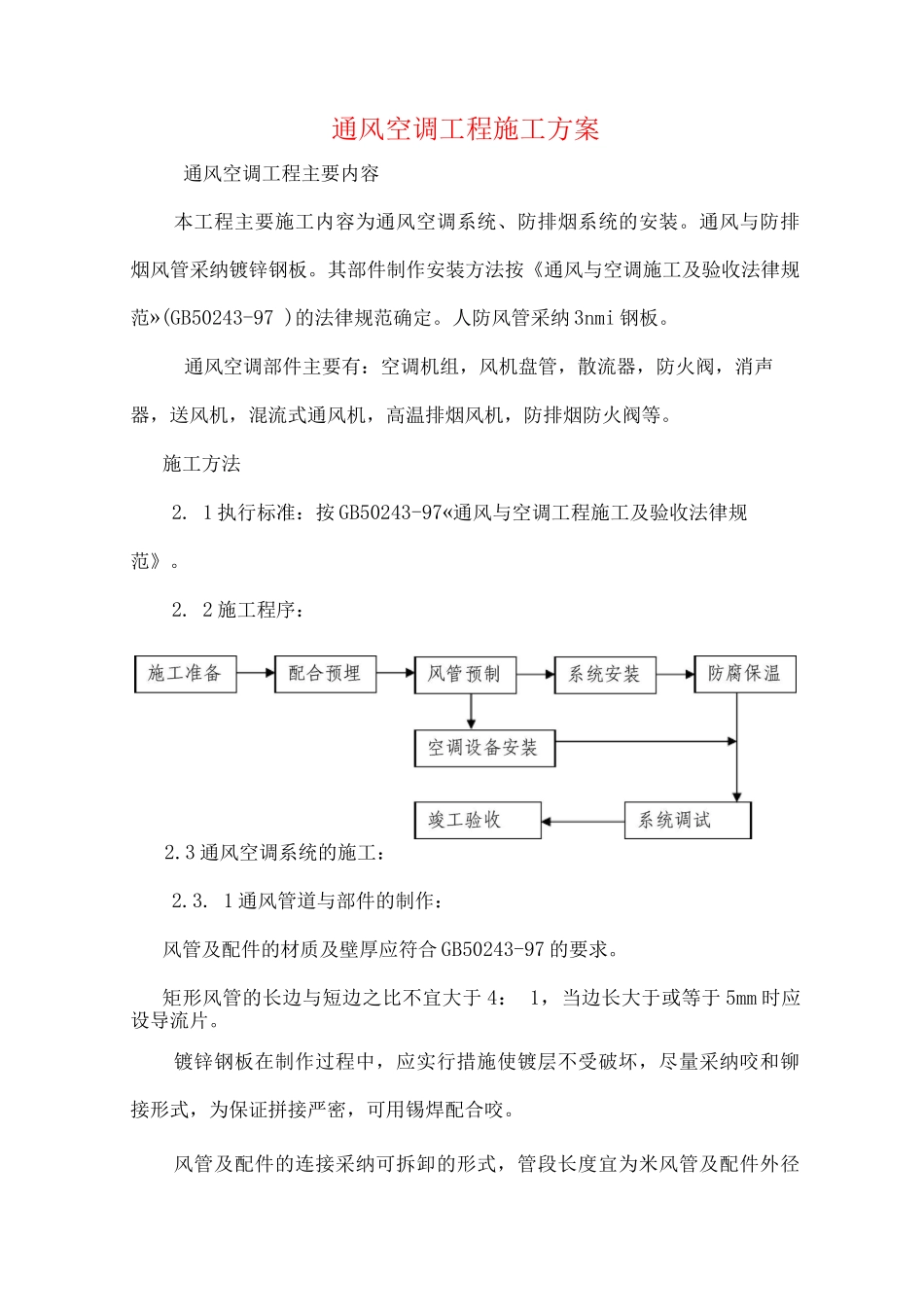

通风空调工程施工方案

通风空调工程施工方案通风空调工程主要内容本工程主要施工内容为通风空调系统、防排烟系统的安装。通风与防排烟风管采纳镀锌钢板。其部件制作安装方法按《通风与空调施工及验收法律规范»(GB50243-97 )的法律规范确定。人防风管采纳 3nmi 钢板。通风空调部件主要有：空调机组，风机盘管，散流器，防火阀，消声器，送风机，混流式通风机，高温排烟风机，防排烟防火阀等。施工方法2. 1 执行标准：按 GB50243-97«通风与空调工程施工及验收法律规范》。2. 2 施工程序：2.3 通风空调系统的施工：2.3. 1 通风管道与部件的制作：风管及配件的材质及壁厚应符合 GB50243-97 的要求。矩形风管的长边与短边之比不宜大于 4： 1，当边长大于或等于 5mm 时应设导流片。镀锌钢板在制作过程中，应实行措施使镀层不受破坏，尽量采纳咬和铆接形式，为保证拼接严密，可用锡焊配合咬。风管及配件的连接采纳可拆卸的形式，管段长度宜为米风管及配件外径或外边长的允许偏差应符合规定；法兰内径（或内边尺寸）允许偏差为+2mm，不平度不应大于 2mm。展开下料时，形状要规则，尺寸要正确。咬拼接时，要根据板厚、咬形式和加工方法不同，留出规定的咬余量。风管接缝应交错设置，矩形风管的纵向闭合缝，应设在边角上，以增加强度。矩形风管边长大于或等于 630mm 和保温风管边长大于或等于 8mm 且管段长度在 1.2 米以上时，应实行加固措施。加固形式根据设计要求或法律规范确定。风管配件按其形状不同选用适当的展开下料方法，并认真操作，减少误差，正确放出咬余量和法兰翻边余量。用法兰连接的变径配件，在总高度不变的情况下，还要在端部加高同法兰宽度相等的矩形直管，以利于端部法兰的装配。风管配件的弯曲半径、圆弯头的节数、三通和四通的夹角等必须符合施工验收法律规范的规定。风管及配件的加工尽量采纳机械化生产线，计划在加工机械配备齐全的现场加工基地进行，施工现场少量的修改，采纳手工操作。要严格保证风管和配件表面平整、圆弧均匀、咬缝严密、宽度应一致并不得有十字交叉的拼缝。风管法兰表面应平整，加工精度和用料规格符合设计或法律规范要求，法兰螺孔要具备互换性，螺孔和铆钉的间距不一不应大于法律规范规定的150mm。为了保证风管和配件加工制作尺寸的准确性，在预制加工前，要在施工现场进行测绘。根据施工图已给条件和建筑结构的实际尺寸，分析计算，实地测量，绘出加工草图，确定风管、配件的具体加工尺寸，供加工车间按...
