通风空调改造工程施工方案

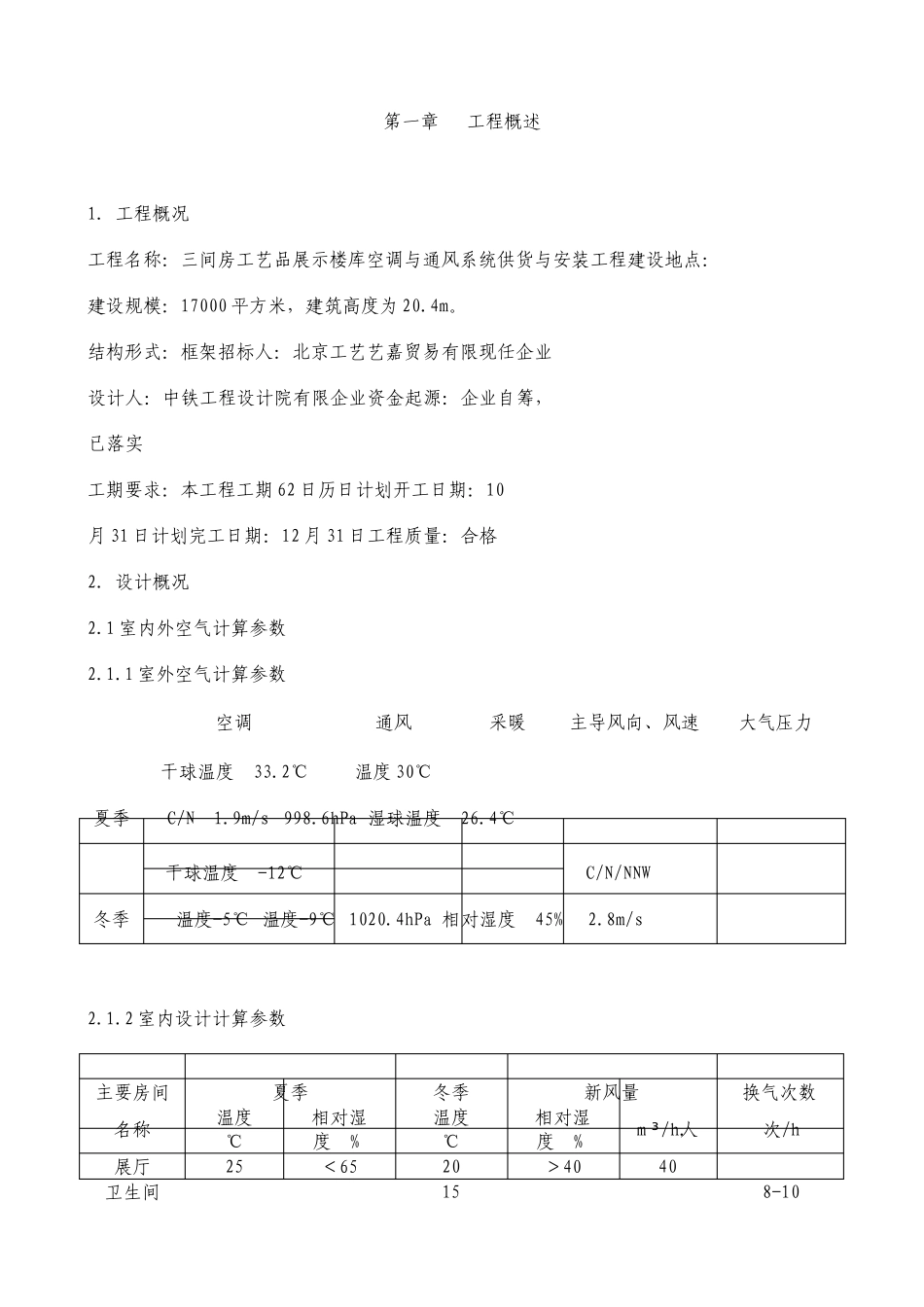

第一章 工程概述 1．工程概况 工程名称：三间房工艺品展示楼库空调与通风系统供货与安装工程建设地点： 建设规模：17000 平方米，建筑高度为 20.4m。 结构形式：框架招标人：北京工艺艺嘉贸易有限现任企业设计人：中铁工程设计院有限企业资金起源：企业自筹，已落实 工期要求：本工程工期 62 日历日计划开工日期：10月 31 日计划完工日期：12 月 31 日工程质量：合格 2．设计概况 2.1 室内外空气计算参数 2.1.1 室外空气计算参数 空调 通风 采暖 主导风向、风速 大气压力 干球温度 33.2℃ 温度 30℃ 夏季 C/N 1.9m/s 998.6hPa 湿球温度 26.4℃ 干球温度 -12℃ C/N/NNW 冬季 温度-5℃ 温度-9℃ 1020.4hPa 相对湿度 45% 2.8m/s 2.1.2 室内设计计算参数 主要房间 夏季 冬季 新风量 换气次数 名称 温度 ℃ 相对湿度 % 温度 ℃ 相对湿度 % m ³/h.人 次/h 展厅 25 ＜ 65 20＞40 40 卫生间 15 8-10 2.1.3 冷热源 本建筑空调系统总负荷为 1200KW ，热负荷为 900KW 。 冷源为设在屋顶风冷模块冷水机组。夏季供给 7/12℃空调冷水，冬季由外网提供95/70℃一次热水经冷冻机房内板式换热器换热后供给 60/50℃空调热水。冷水机组订货时COP 不得小于 3.40 系统内部最在压力损失为：200kPa。空调水系统工作压力 0.8Mpa。 水系统实行闭式循环两管制，夏季供冷，冬季供热。 水系统实行软化水补水，软水由设在设备间软化装置制备系统实行闭式膨胀罐定压。 2. 1.4 管材与保温 空调系统风管及通风系统风管均实行不锈钢板风管制作，空调系统风管实行离心玻璃棉（不燃 A 级）保温，保温厚度 30mm 。 空调冷冻水管保温材料实行橡塑保温材料（难燃 B1 级）。管径 ＜150 mm ，保温厚度为 28 mm 管径≥DN150mm ，保温厚度为 32 mm 。冷凝水管实行橡塑保温材料（难燃 B1 级），保温厚度 20 mm。一次水供热水管实行离心玻璃棉管壳不燃 A 级保温，保温厚度 70 mm。排烟风管均实行不锈钢板制作。吊顶内排烟管应实行离心玻璃棉保温，保温厚度 20 mm 空调水管，穿防炎墙两侧 2m 范围内实行离心玻璃棉（不燃 A 级）保温，保温厚度 45mm 。 3．施工概况 3.1 管道施工安装 3. 1.1 管道及连接方式 管道类别 管材 连接方式 DN ≤50 实行低压流体输送焊接钢管 DN ≤32 螺纹连接冷冻(却)水管 DN ＞50 实行无缝钢管 DN ＞32 焊接或...
