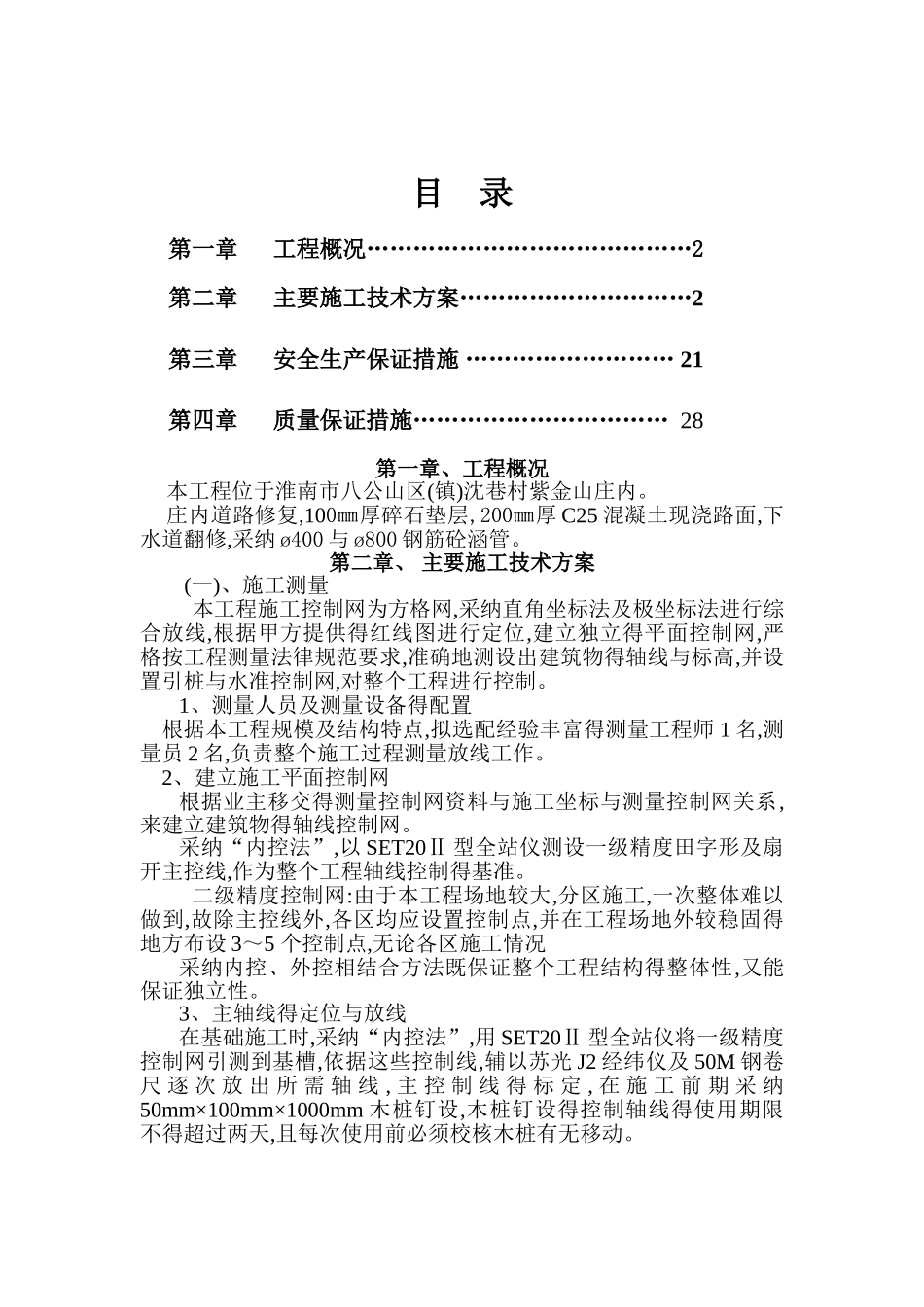

目 录第一章 工程概况……………………………………2第二章 主要施工技术方案…………………………2第三章 安全生产保证措施 ……………………… 21第四章 质量保证措施…………………………… 28 第一章、工程概况本工程位于淮南市八公山区(镇)沈巷村紫金山庄内。庄内道路修复,100㎜厚碎石垫层,200㎜厚 C25 混凝土现浇路面,下水道翻修,采纳 ø400 与 ø800 钢筋砼涵管。第二章、 主要施工技术方案 (一)、施工测量本工程施工控制网为方格网,采纳直角坐标法及极坐标法进行综合放线,根据甲方提供得红线图进行定位,建立独立得平面控制网,严格按工程测量法律规范要求,准确地测设出建筑物得轴线与标高,并设置引桩与水准控制网,对整个工程进行控制。1、测量人员及测量设备得配置根据本工程规模及结构特点,拟选配经验丰富得测量工程师 1 名,测量员 2 名,负责整个施工过程测量放线工作。2、建立施工平面控制网根据业主移交得测量控制网资料与施工坐标与测量控制网关系,来建立建筑物得轴线控制网。采纳“内控法”,以 SET20Ⅱ 型全站仪测设一级精度田字形及扇开主控线,作为整个工程轴线控制得基准。二级精度控制网:由于本工程场地较大,分区施工,一次整体难以做到,故除主控线外,各区均应设置控制点,并在工程场地外较稳固得地方布设 3～5 个控制点,无论各区施工情况采纳内控、外控相结合方法既保证整个工程结构得整体性,又能保证独立性。3、主轴线得定位与放线在基础施工时,采纳“内控法”,用 SET20Ⅱ 型全站仪将一级精度控制网引测到基槽,依据这些控制线,辅以苏光 J2 经纬仪及 50M 钢卷尺 逐 次 放 出 所 需 轴 线 , 主 控 制 线 得 标 定 , 在 施 工 前 期 采 纳50mm×100mm×1000mm 木桩钉设,木桩钉设得控制轴线得使用期限不得超过两天,且每次使用前必须校核木桩有无移动。在主体结构施工时,采纳“内控法”与“外控法”相结合得方法,根据底板经复核得轴线控制点引测到±0、000m 层楼板上,埋设控制铁件,用“内控法”以检定合格得 SET20Ⅱ 型全站仪测试级精度田字形及扇形主控线,作为本工程轴线控制与基准。由于本工程分区施工,由主控线测设条一级精度得轴线控制网,在各控制轴线埋设激光控制点,并在上部楼层得相应位置留设 100mm×100mm 得预留孔,用于轴线上下传递,辅以苏光 J2 经纬仪及 50m 钢卷尺逐一放出所需轴线。考虑到本工程单层面积大,且分区施工,一次整体控制难以做到,可采纳建立得...
