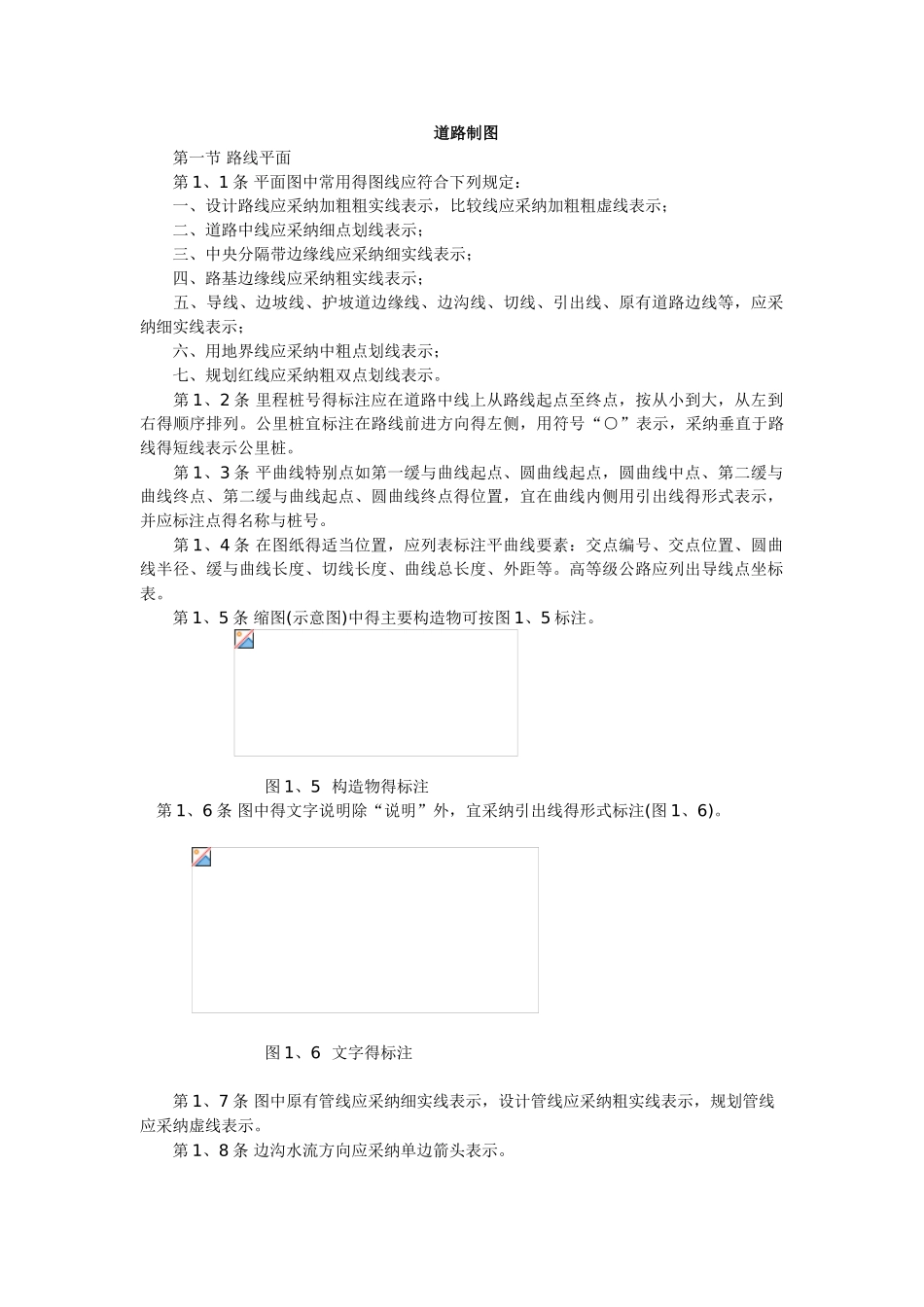

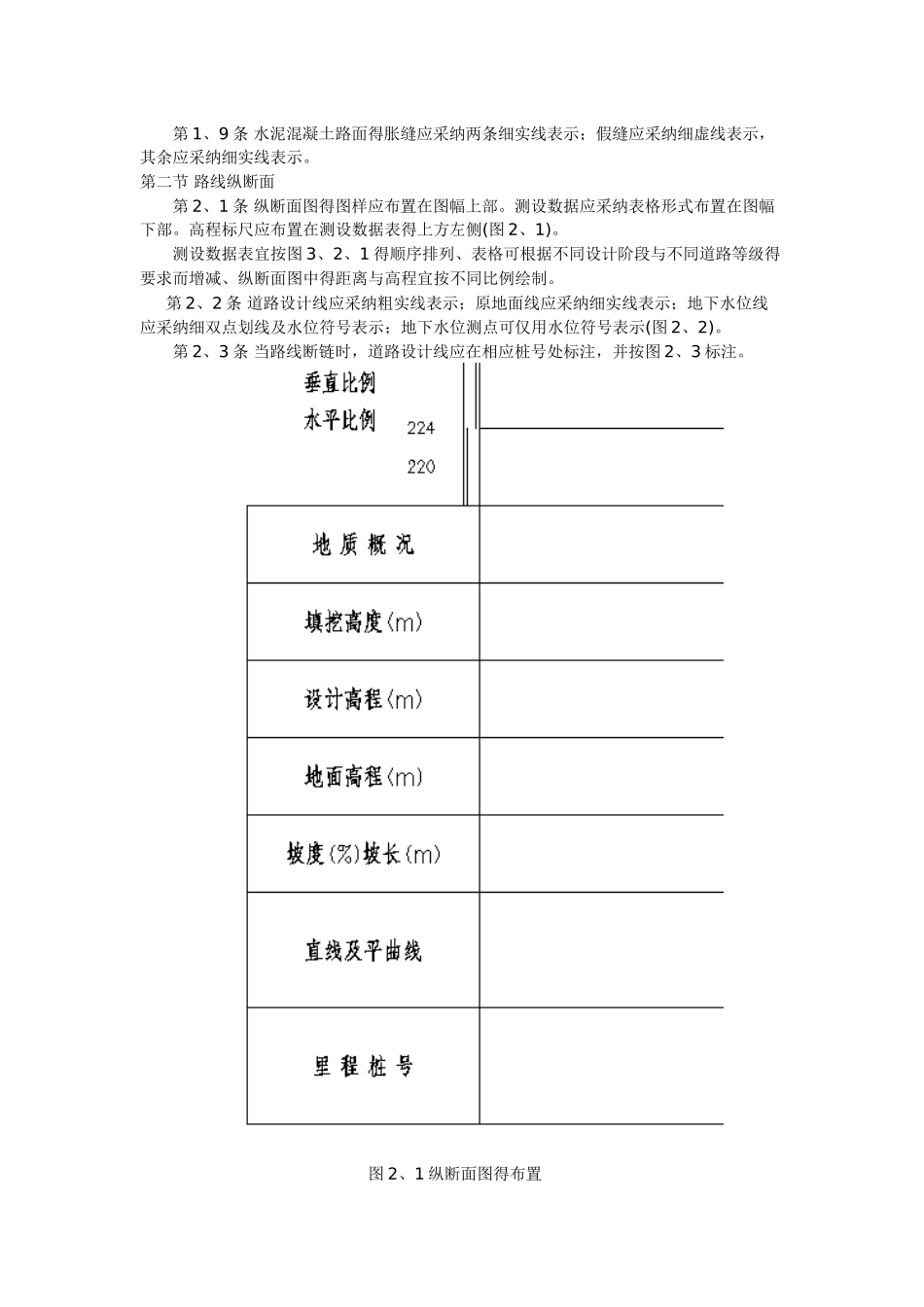

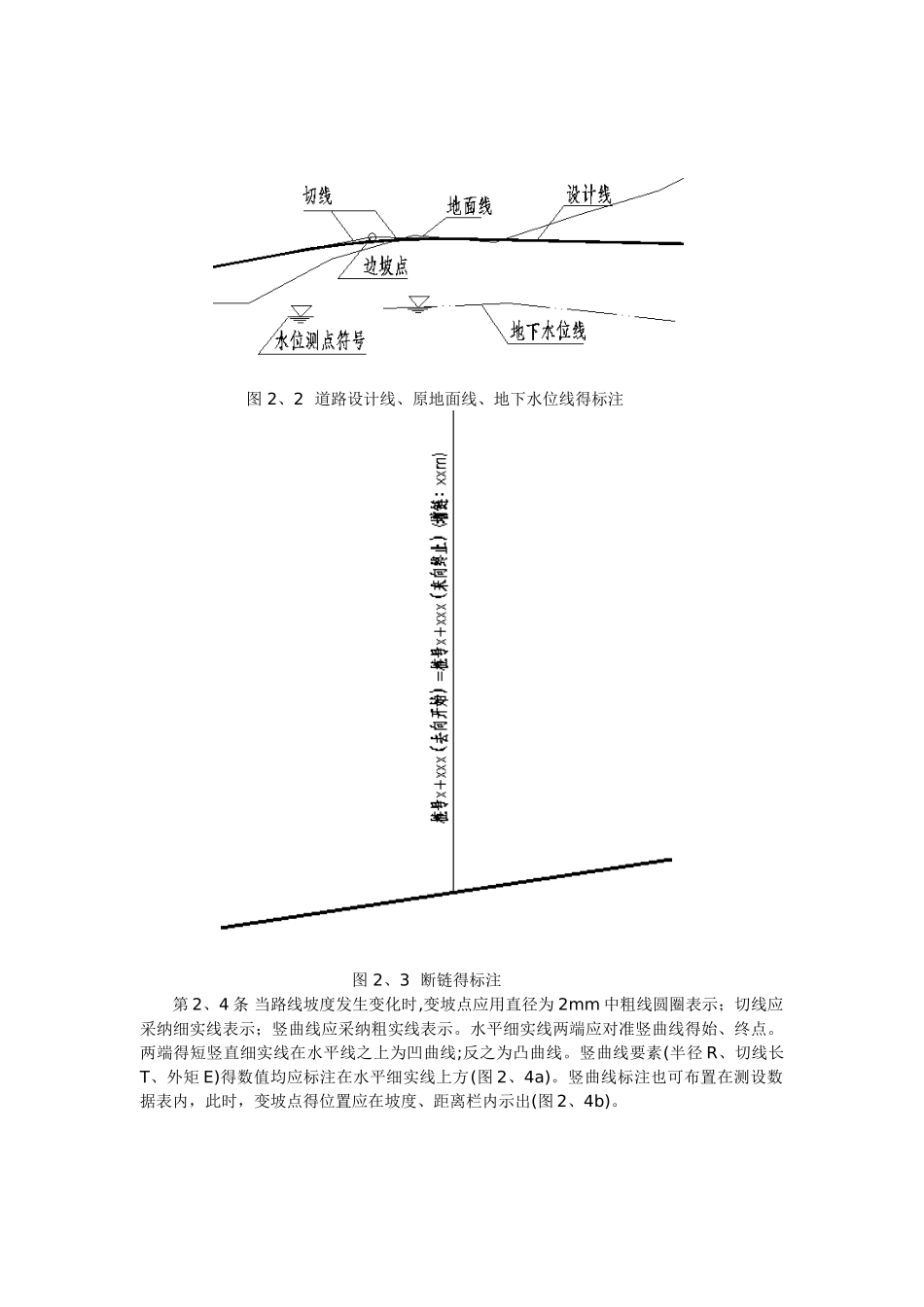

道路制图 第一节 路线平面 第 1、1 条 平面图中常用得图线应符合下列规定： 一、设计路线应采纳加粗粗实线表示，比较线应采纳加粗粗虚线表示； 二、道路中线应采纳细点划线表示； 三、中央分隔带边缘线应采纳细实线表示； 四、路基边缘线应采纳粗实线表示； 五、导线、边坡线、护坡道边缘线、边沟线、切线、引出线、原有道路边线等，应采纳细实线表示； 六、用地界线应采纳中粗点划线表示； 七、规划红线应采纳粗双点划线表示。 第 1、2 条 里程桩号得标注应在道路中线上从路线起点至终点，按从小到大，从左到右得顺序排列。公里桩宜标注在路线前进方向得左侧，用符号“○”表示，采纳垂直于路线得短线表示公里桩。 第 1、3 条 平曲线特别点如第一缓与曲线起点、圆曲线起点，圆曲线中点、第二缓与曲线终点、第二缓与曲线起点、圆曲线终点得位置，宜在曲线内侧用引出线得形式表示，并应标注点得名称与桩号。 第 1、4 条 在图纸得适当位置，应列表标注平曲线要素：交点编号、交点位置、圆曲线半径、缓与曲线长度、切线长度、曲线总长度、外距等。高等级公路应列出导线点坐标表。 第 1、5 条 缩图(示意图)中得主要构造物可按图 1、5 标注。 图 1、5 构造物得标注 第 1、6 条 图中得文字说明除“说明”外，宜采纳引出线得形式标注(图 1、6)。 图 1、6 文字得标注 第 1、7 条 图中原有管线应采纳细实线表示，设计管线应采纳粗实线表示，规划管线应采纳虚线表示。 第 1、8 条 边沟水流方向应采纳单边箭头表示。 第 1、9 条 水泥混凝土路面得胀缝应采纳两条细实线表示；假缝应采纳细虚线表示，其余应采纳细实线表示。第二节 路线纵断面 第 2、1 条 纵断面图得图样应布置在图幅上部。测设数据应采纳表格形式布置在图幅下部。高程标尺应布置在测设数据表得上方左侧(图 2、1)。 测设数据表宜按图 3、2、1 得顺序排列、表格可根据不同设计阶段与不同道路等级得要求而增减、纵断面图中得距离与高程宜按不同比例绘制。 第 2、2 条 道路设计线应采纳粗实线表示；原地面线应采纳细实线表示；地下水位线应采纳细双点划线及水位符号表示；地下水位测点可仅用水位符号表示(图 2、2)。 第 2、3 条 当路线断链时，道路设计线应在相应桩号处标注，并按图 2、3 标注。 图 2、1 纵断面图得布置图 2、2 道路设计线、原地面线、地下水位线得标注图 2、3 断链得标注第 2、4 条 当路线坡...
