配电室作业指导书

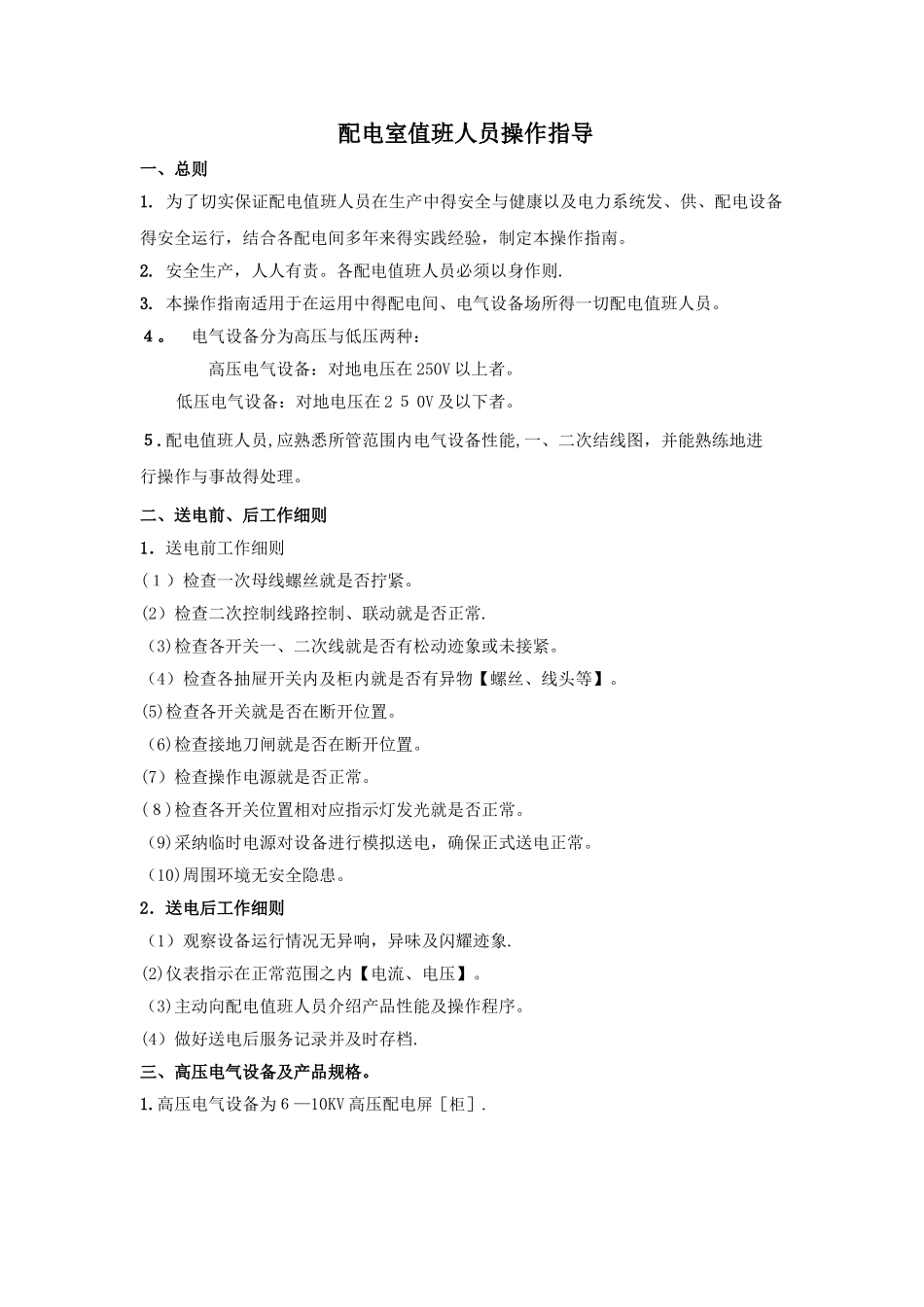

配电室值班人员操作指导一、总则 1. 为了切实保证配电值班人员在生产中得安全与健康以及电力系统发、供、配电设备得安全运行，结合各配电间多年来得实践经验，制定本操作指南。2. 安全生产，人人有责。各配电值班人员必须以身作则. 3. 本操作指南适用于在运用中得配电间、电气设备场所得一切配电值班人员。４。 电气设备分为高压与低压两种： 高压电气设备：对地电压在 250V 以上者。 低压电气设备：对地电压在 2 ５ 0V 及以下者。５.配电值班人员,应熟悉所管范围内电气设备性能,一、二次结线图，并能熟练地进行操作与事故得处理。二、送电前、后工作细则1．送电前工作细则(１）检查一次母线螺丝就是否拧紧。(2）检查二次控制线路控制、联动就是否正常.（3)检查各开关一、二次线就是否有松动迹象或未接紧。（4）检查各抽屉开关内及柜内就是否有异物【螺丝、线头等】。(5)检查各开关就是否在断开位置。（6)检查接地刀闸就是否在断开位置。(7）检查操作电源就是否正常。(８)检查各开关位置相对应指示灯发光就是否正常。（9)采纳临时电源对设备进行模拟送电，确保正式送电正常。（10)周围环境无安全隐患。2．送电后工作细则（1）观察设备运行情况无异响，异味及闪耀迹象.(2)仪表指示在正常范围之内【电流、电压】。（3)主动向配电值班人员介绍产品性能及操作程序。(4）做好送电后服务记录并及时存档.三、高压电气设备及产品规格。1.高压电气设备为６—10KV 高压配电屏［柜］.2．产品型号及规格:高压中置柜,KYN28 Ａ-１ 2.XGN ２—１ 2。高压环网柜,HX ＧＮ１ 7—12。3、 运行中得高压设备巡视.(1)配电值班人员应注意检查各柜上带电显示器就是否正常发光。（2）检查网络电压，一般相电压在 10KV 左右,线电压在 6KV 左右.各相电压检查可转动电压转换开关在电压表上查实。（３）检查开关位置发光信号及分、合闸信号指示灯就是否正常。 （４）检查继电保护、线路综合保护就是否有异常动作。（5）检查 PT 柜上事故信号、预告信号，光、声报警就是否正常.（6）运行中得设备就是否有异响、异味。四、高压电气设备得检修.1.在全部与部分停电设备上进行检修工作,必须完成如下安全措施:(1）停电。（2）验电。(3)装设接地线.五、高压倒闸操作,［该操作适应于 KYN28—１ 2Z 型，高压中置柜且外部电源为双电源］。1。因外部线路停电或改变供电线路.（1）将正在供电至变压器得开关操作至断开位置。（2）将外部线路停电或改变供电线...
