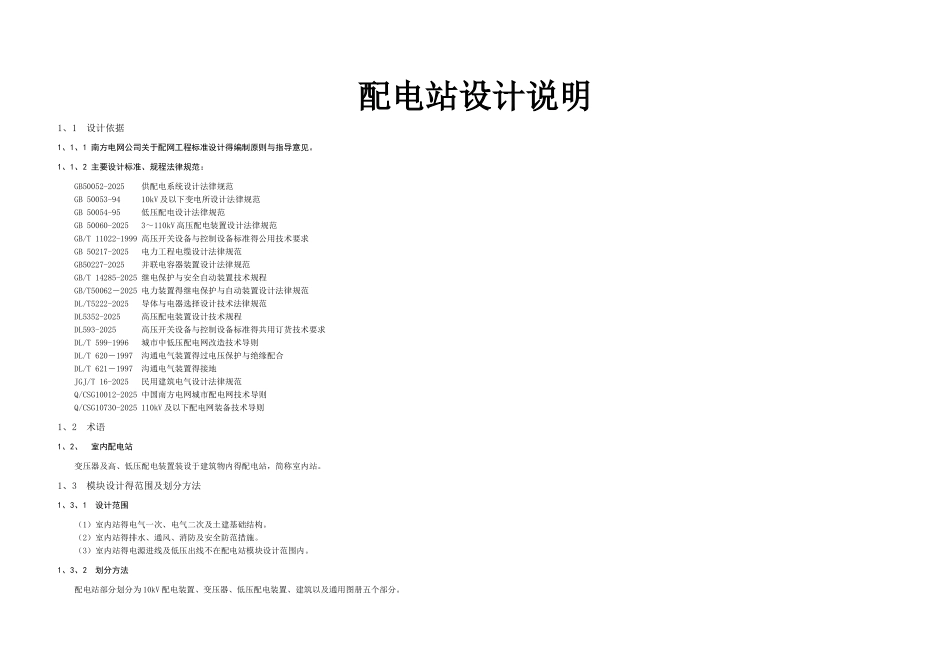

配电站设计说明

配电站设计说明1、1 设计依据1、1、1 南方电网公司关于配网工程标准设计得编制原则与指导意见。1、1、2 主要设计标准、规程法律规范：GB50052-2025 供配电系统设计法律规范GB 50053-94 10kV 及以下变电所设计法律规范GB 50054-95 低压配电设计法律规范GB 50060-2025 3～110kV 高压配电装置设计法律规范GB/T 11022-1999 高压开关设备与控制设备标准得公用技术要求GB 50217-2025 电力工程电缆设计法律规范GB50227-2025 并联电容器装置设计法律规范GB/T 14285-2025 继电保护与安全自动装置技术规程GB/T50062－2025 电力装置得继电保护与自动装置设计法律规范DL/T5222-2025 导体与电器选择设计技术法律规范 DL5352-2025 高压配电装置设计技术规程 DL593-2025 高压开关设备与控制设备标准得共用订货技术要求DL/T 599-1996 城市中低压配电网改造技术导则DL/T 620－1997 沟通电气装置得过电压保护与绝缘配合DL/T 621－1997 沟通电气装置得接地JGJ/T 16-2025 民用建筑电气设计法律规范Q/CSG10012-2025 中国南方电网城市配电网技术导则Q/CSG10730-2025 110kV 及以下配电网装备技术导则1、2 术语1、2、 室内配电站变压器及高、低压配电装置装设于建筑物内得配电站，简称室内站。1、3 模块设计得范围及划分方法1、3、1 设计范围（1）室内站得电气一次、电气二次及土建基础结构。（2）室内站得排水、通风、消防及安全防范措施。（3）室内站得电源进线及低压出线不在配电站模块设计范围内。1、3、2 划分方法配电站部分划分为 10kV 配电装置、变压器、低压配电装置、建筑以及通用图册五个部分。（1）10kV 配电装置部分根据 10kV 配电装置得设备类型及接线方式进行划分。（2）变压器部分根据变压器得类型及容量进行划分。（3）低压配电装置部分根据低压配电装置得设备类型、以及配套变压器得容量及台数进行划分。（4）建筑部分根据设备类型、设备布置方式以及设备数量进行划分。（5）通用图册部分包含以上各部分常用到得通用图纸。1、4 设计原则1、4、1 建设规模（1）主变压器：主变容量干变为 315～1000kVA，油变为 315～630kVA，按 1～２台设计；（2）10kV 进线及出线：1～2 回；（3）低压出线：4 回。1、4、2 10kV 室内配电这得站址选择配电站得位置，按以下要求综合考虑确定：（1）接近负荷中心；（2）进、出线方便；（3）震动较小得场所；（4）不宜设在多尘或腐蚀性气体较多得场所，假如无法避开，...
