配电箱安装施工方案及工艺方法

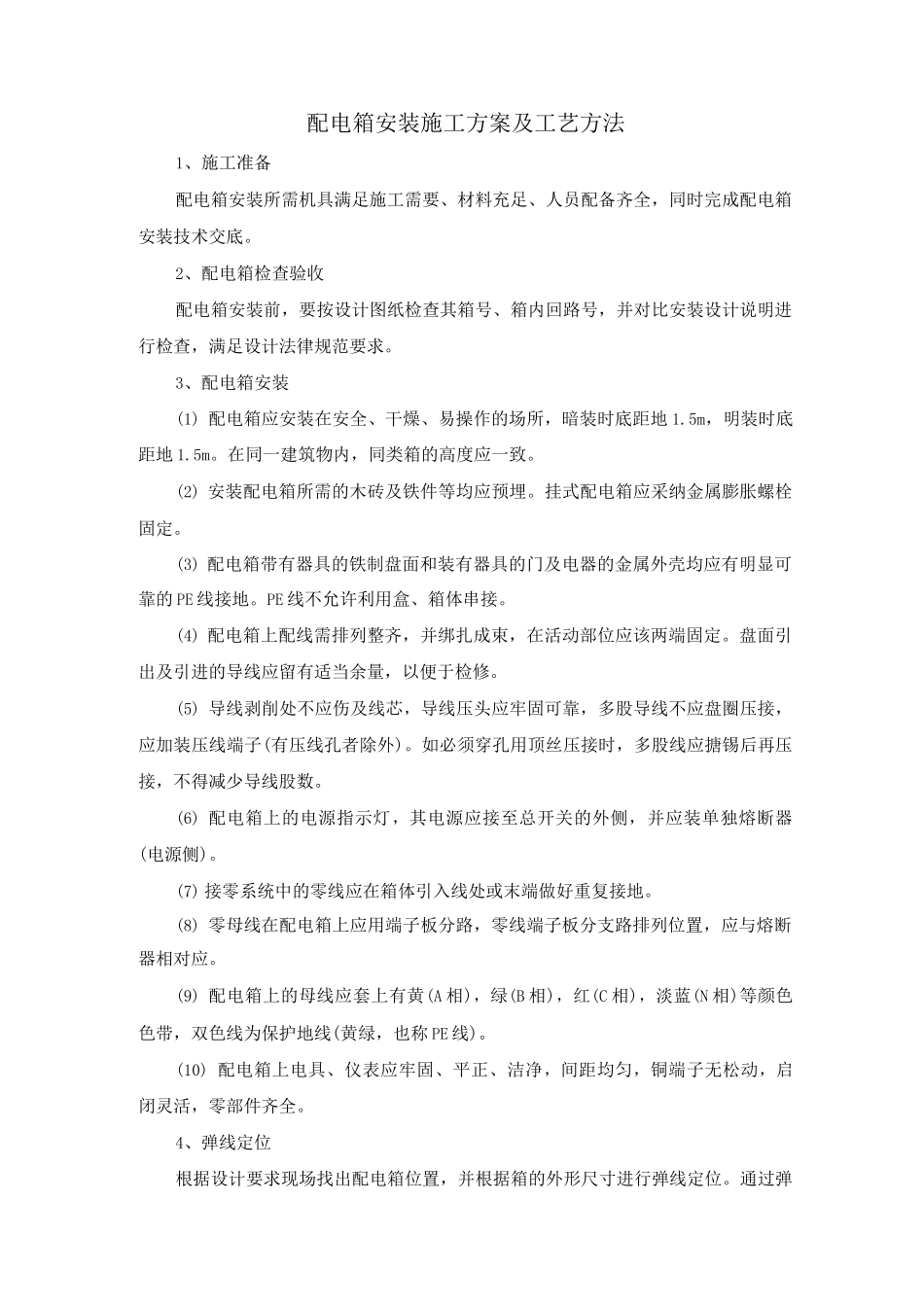

配电箱安装施工方案及工艺方法1、施工准备配电箱安装所需机具满足施工需要、材料充足、人员配备齐全，同时完成配电箱安装技术交底。2、配电箱检查验收配电箱安装前，要按设计图纸检查其箱号、箱内回路号，并对比安装设计说明进行检查，满足设计法律规范要求。3、配电箱安装(1) 配电箱应安装在安全、干燥、易操作的场所，暗装时底距地 1.5m，明装时底距地 1.5m。在同一建筑物内，同类箱的高度应一致。(2) 安装配电箱所需的木砖及铁件等均应预埋。挂式配电箱应采纳金属膨胀螺栓固定。(3) 配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的 PE 线接地。PE 线不允许利用盒、箱体串接。(4) 配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进的导线应留有适当余量，以便于检修。(5) 导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子(有压线孔者除外)。如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。(6) 配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器(电源侧)。(7) 接零系统中的零线应在箱体引入线处或末端做好重复接地。(8) 零母线在配电箱上应用端子板分路，零线端子板分支路排列位置，应与熔断器相对应。(9) 配电箱上的母线应套上有黄(A 相)，绿(B 相)，红(C 相)，淡蓝(N 相)等颜色色带，双色线为保护地线(黄绿，也称 PE 线)。(10) 配电箱上电具、仪表应牢固、平正、洁净，间距均匀，铜端子无松动，启闭灵活，零部件齐全。4、弹线定位根据设计要求现场找出配电箱位置，并根据箱的外形尺寸进行弹线定位。通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。5、明装配电箱明装配电箱采纳铁架固定和金属膨胀螺栓固定两种方式，具体采纳何种方式根据配电箱内随机文件确定。(1) 铁架固定配电箱将角钢调直，量好尺寸，画好锯线，锯断煨弯，钻孔位，焊接。煨弯时用方尺找正，再用电焊，将对缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。再找准标高用高标号水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直度和孔间距离，应用线坠和水平尺测量准确测量准确后再稳注铁架。待水泥砂浆凝固后方可进行配电箱的安装。(2) 金属膨胀螺栓固定配电箱采纳金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱。其方法是根据弹线定位确定固定点位置，用电锤在固定位置钻孔，孔深应以刚好将金属膨...
