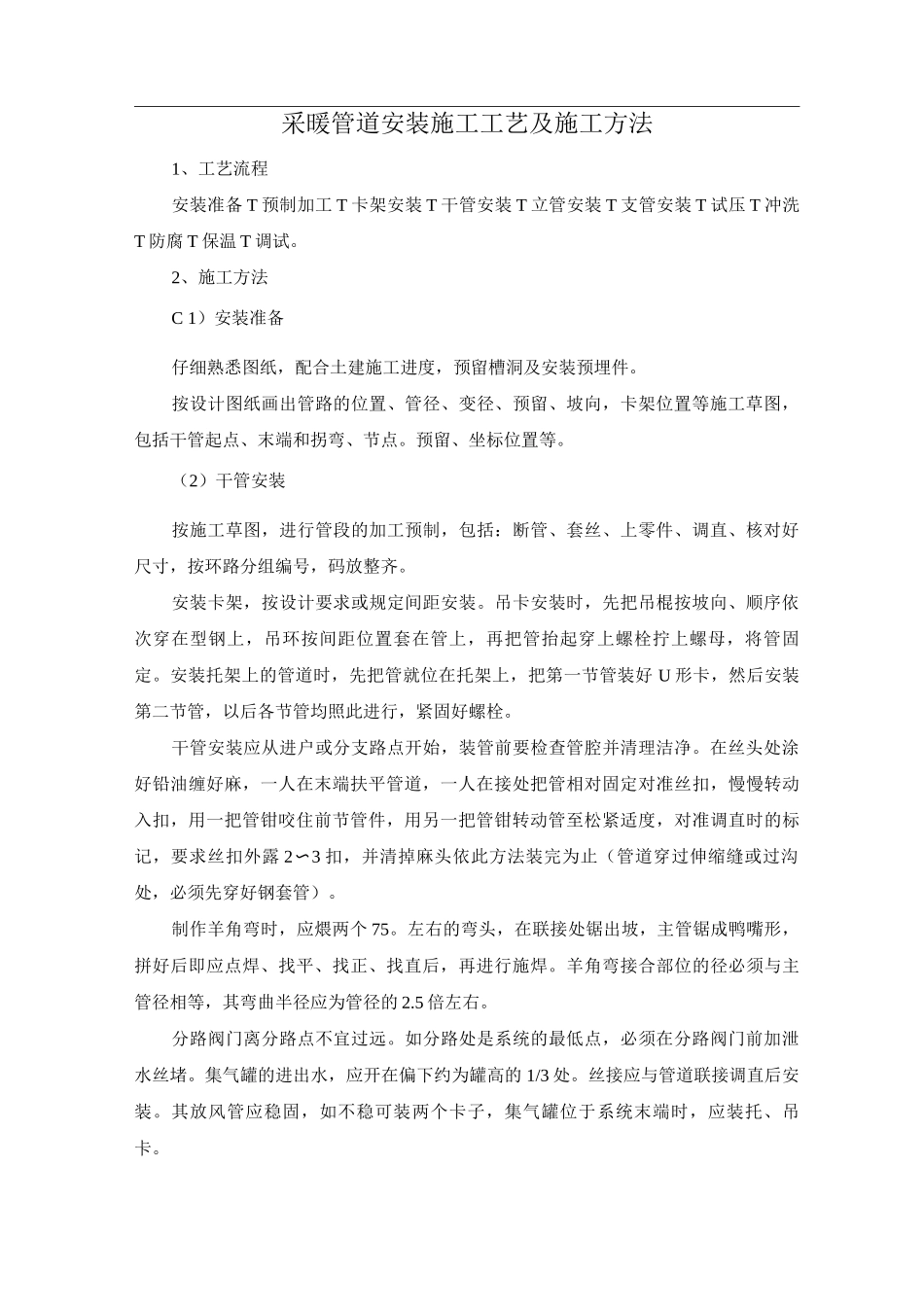

采暖管道安装施工工艺及施工方法

采暖管道安装施工工艺及施工方法1、工艺流程安装准备 T 预制加工 T 卡架安装 T 干管安装 T 立管安装 T 支管安装 T 试压 T 冲洗T 防腐 T 保温 T 调试。2、施工方法C 1）安装准备仔细熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。按设计图纸画出管路的位置、管径、变径、预留、坡向，卡架位置等施工草图，包括干管起点、末端和拐弯、节点。预留、坐标位置等。（2）干管安装按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按环路分组编号，码放整齐。安装卡架，按设计要求或规定间距安装。吊卡安装时，先把吊棍按坡向、顺序依次穿在型钢上，吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。安装托架上的管道时，先把管就位在托架上，把第一节管装好 U 形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。干管安装应从进户或分支路点开始，装管前要检查管腔并清理洁净。在丝头处涂好铅油缠好麻，一人在末端扶平管道，一人在接处把管相对固定对准丝扣，慢慢转动入扣，用一把管钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露 2〜3 扣，并清掉麻头依此方法装完为止（管道穿过伸缩缝或过沟处，必须先穿好钢套管）。制作羊角弯时，应煨两个 75。左右的弯头，在联接处锯出坡，主管锯成鸭嘴形，拼好后即应点焊、找平、找正、找直后，再进行施焊。羊角弯接合部位的径必须与主管径相等，其弯曲半径应为管径的 2.5 倍左右。分路阀门离分路点不宜过远。如分路处是系统的最低点，必须在分路阀门前加泄水丝堵。集气罐的进出水，应开在偏下约为罐高的 1/3 处。丝接应与管道联接调直后安装。其放风管应稳固，如不稳可装两个卡子，集气罐位于系统末端时，应装托、吊卡。采纳焊接钢管，先把管子选好调直，清理好管膛，将管运到安装地点，安装程序从第一节开始；把管就位找正，对准管使预留方向准确，找直后用气焊点焊固定（管径＜50mm 以下焊 2 点，管径＞70mm 以上点焊 3 点），然后施焊，焊完后应保证管道正直。遇有伸缩器，应在预制时按法律规范要求做好预拉伸，并作好纪录。按位置固定，与管道连接好。波纹伸缩器应按要求位置安装好导向支架和固定支架。并分别安装阀门、集气罐等附属设备。管道安装完，检查坐标、标高、预留位置和管道变径等是否正确，然后找直，用水平尺校对复核坡度，调整合格后，再调整吊卡螺栓 U 形卡，...
