采暖管道施工组织设计

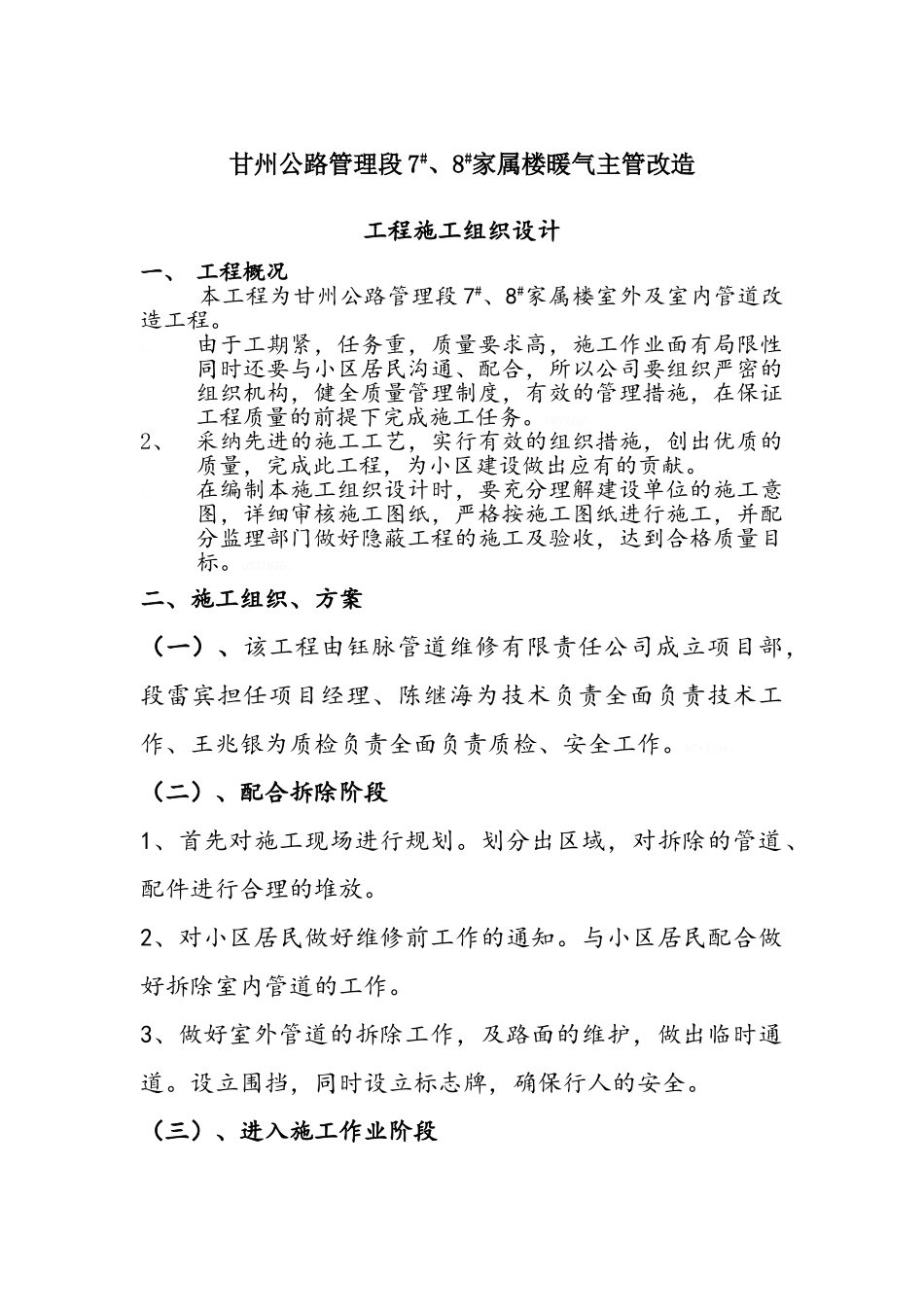

甘州公路管理段 7#、8#家属楼暖气主管改造工程施工组织设计一、 工程概况本工程为甘州公路管理段 7#、8#家属楼室外及室内管道改造工程。1、由于工期紧，任务重，质量要求高，施工作业面有局限性同时还要与小区居民沟通、配合，所以公司要组织严密的组织机构，健全质量管理制度，有效的管理措施，在保证工程质量的前提下完成施工任务。PW99Z60。2、采纳先进的施工工艺，实行有效的组织措施，创出优质的质量，完成此工程，为小区建设做出应有的贡献。3、在编制本施工组织设计时，要充分理解建设单位的施工意图，详细审核施工图纸，严格按施工图纸进行施工，并配分监理部门做好隐蔽工程的施工及验收，达到合格质量目标。uS3TN98。二、施工组织、方案（一）、该工程由钰脉管道维修有限责任公司成立项目部，段雷宾担任项目经理、陈继海为技术负责全面负责技术工作、王兆银为质检负责全面负责质检、安全工作。N7rZizr。（二）、配合拆除阶段1、首先对施工现场进行规划。划分出区域，对拆除的管道、配件进行合理的堆放。2、对小区居民做好维修前工作的通知。与小区居民配合做好拆除室内管道的工作。3、做好室外管道的拆除工作，及路面的维护，做出临时通道。设立围挡，同时设立标志牌，确保行人的安全。（三）、进入施工作业阶段安排出施工工作面，进行采暖分顶施工。1、室外：钢管安装直埋管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。安装地沟内的干管，应在管沟砌完后、盖沟盖板前，安装好托吊卡架后进行。安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。（1）施工工艺流程及操作方法工艺流程①、直埋敷设rMVEoQ3。②、管沟敷设（3）、操作方法①、直埋：A、根据设计图纸的位置，进行测量、打桩、放线、挖土、地沟垫层处理等。B、为便于管道安装，挖沟时应将挖出来的土堆放在沟边侧，土堆底边应与沟边保持 0.6－1m 的距离，沟底要求找平夯实，以防止管道弯曲受力不均。lgpm2Cl。C、管道下沟前，应检查沟底标高、沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。abORuYl。D、管道应先在沟外进行分段焊接以减少固定焊口，每段长度一般在 25－35m 为宜。下管时沟内不得站人，采纳机械或人工下管均应将管缓慢、平直地下入沟内，不得造成管道弯曲bhLi7jq。E、沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑...
