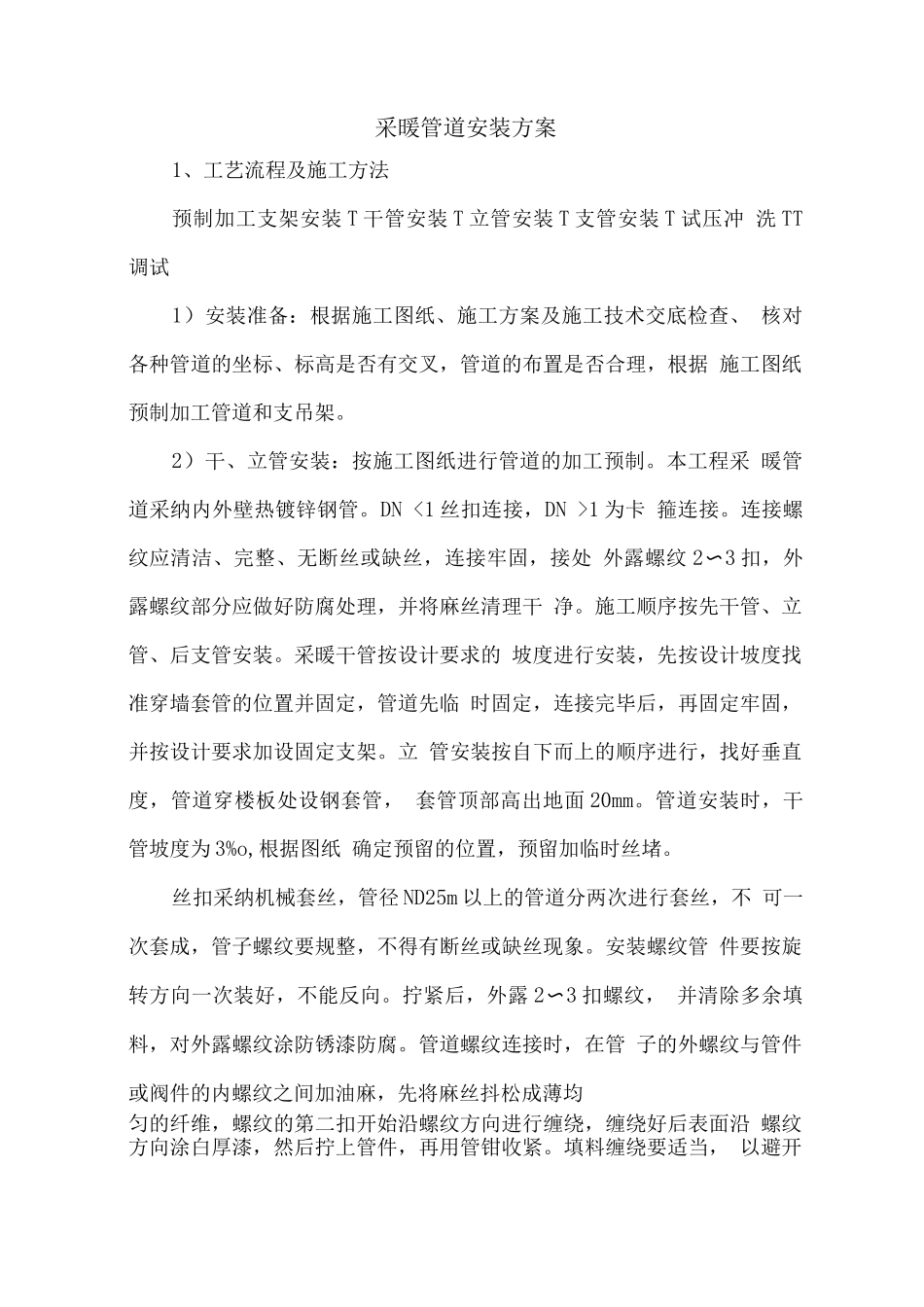

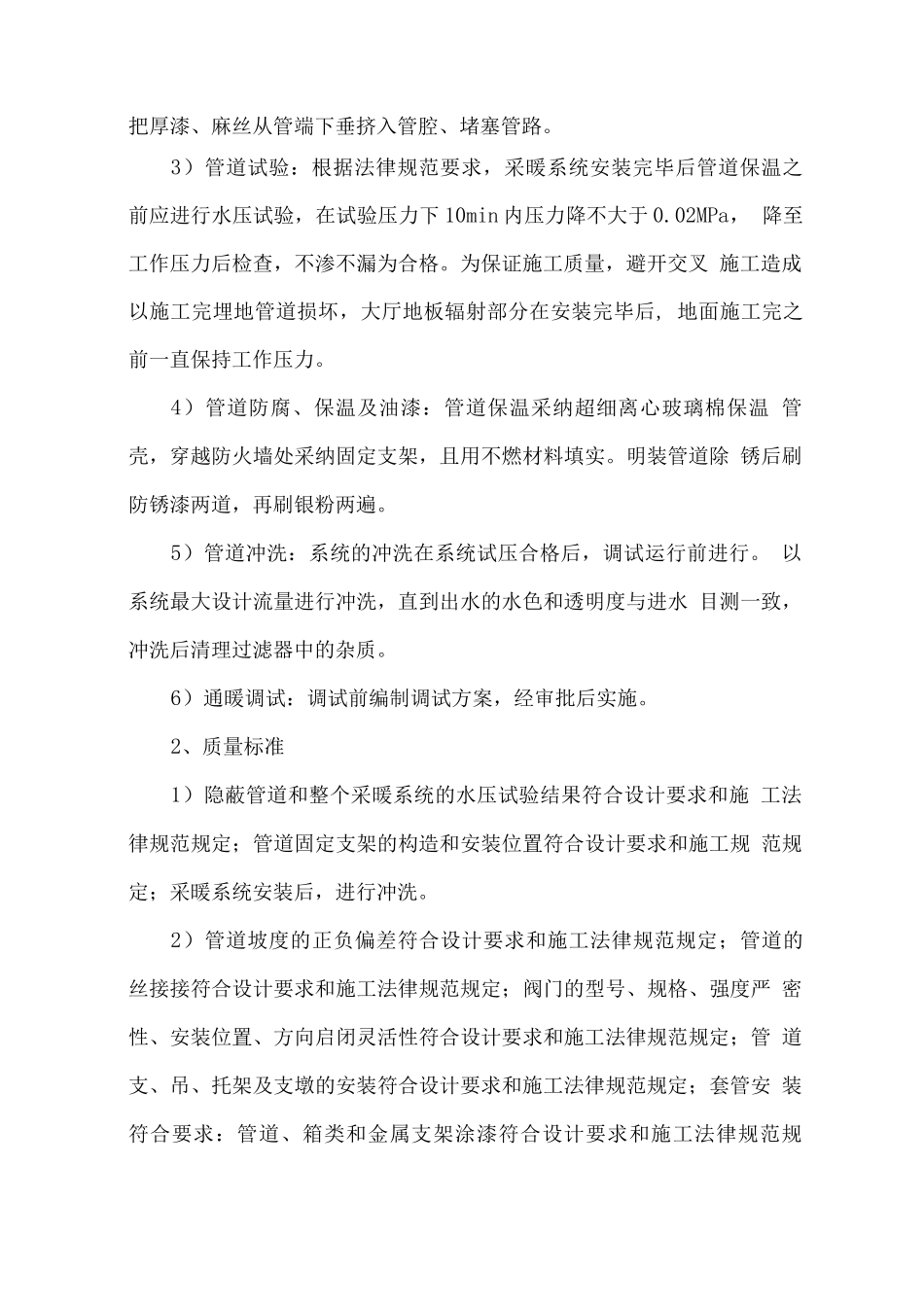

采暖管道安装方案1、工艺流程及施工方法预制加工支架安装 T 干管安装 T 立管安装 T 支管安装 T 试压冲 洗 TT调试1）安装准备：根据施工图纸、施工方案及施工技术交底检查、 核对各种管道的坐标、标高是否有交叉，管道的布置是否合理，根据 施工图纸预制加工管道和支吊架。2）干、立管安装：按施工图纸进行管道的加工预制。本工程采 暖管道采纳内外壁热镀锌钢管。DN <1 丝扣连接，DN >1 为卡 箍连接。连接螺纹应清洁、完整、无断丝或缺丝，连接牢固，接处 外露螺纹 2〜3 扣，外露螺纹部分应做好防腐处理，并将麻丝清理干 净。施工顺序按先干管、立管、后支管安装。采暖干管按设计要求的 坡度进行安装，先按设计坡度找准穿墙套管的位置并固定，管道先临 时固定，连接完毕后，再固定牢固，并按设计要求加设固定支架。立 管安装按自下而上的顺序进行，找好垂直度，管道穿楼板处设钢套管， 套管顶部高出地面 20mm。管道安装时，干管坡度为 3%o,根据图纸 确定预留的位置，预留加临时丝堵。丝扣采纳机械套丝，管径 ND25m 以上的管道分两次进行套丝，不 可一次套成，管子螺纹要规整，不得有断丝或缺丝现象。安装螺纹管 件要按旋转方向一次装好，不能反向。拧紧后，外露 2〜3 扣螺纹， 并清除多余填料，对外露螺纹涂防锈漆防腐。管道螺纹连接时，在管 子的外螺纹与管件或阀件的内螺纹之间加油麻，先将麻丝抖松成薄均匀的纤维，螺纹的第二扣开始沿螺纹方向进行缠绕，缠绕好后表面沿 螺纹方向涂白厚漆，然后拧上管件，再用管钳收紧。填料缠绕要适当， 以避开把厚漆、麻丝从管端下垂挤入管腔、堵塞管路。3）管道试验：根据法律规范要求，采暖系统安装完毕后管道保温之 前应进行水压试验，在试验压力下 10min 内压力降不大于 0.02MPa， 降至工作压力后检查，不渗不漏为合格。为保证施工质量，避开交叉 施工造成以施工完埋地管道损坏，大厅地板辐射部分在安装完毕后, 地面施工完之前一直保持工作压力。4）管道防腐、保温及油漆：管道保温采纳超细离心玻璃棉保温 管壳，穿越防火墙处采纳固定支架，且用不燃材料填实。明装管道除 锈后刷防锈漆两道，再刷银粉两遍。5）管道冲洗：系统的冲洗在系统试压合格后，调试运行前进行。 以系统最大设计流量进行冲洗，直到出水的水色和透明度与进水 目测一致，冲洗后清理过滤器中的杂质。6）通暖调试：调试前编制调试方案，经审批后实施。2、质量标准1）隐蔽管道和整个采暖...
