采暖通风及空调工程施工方案

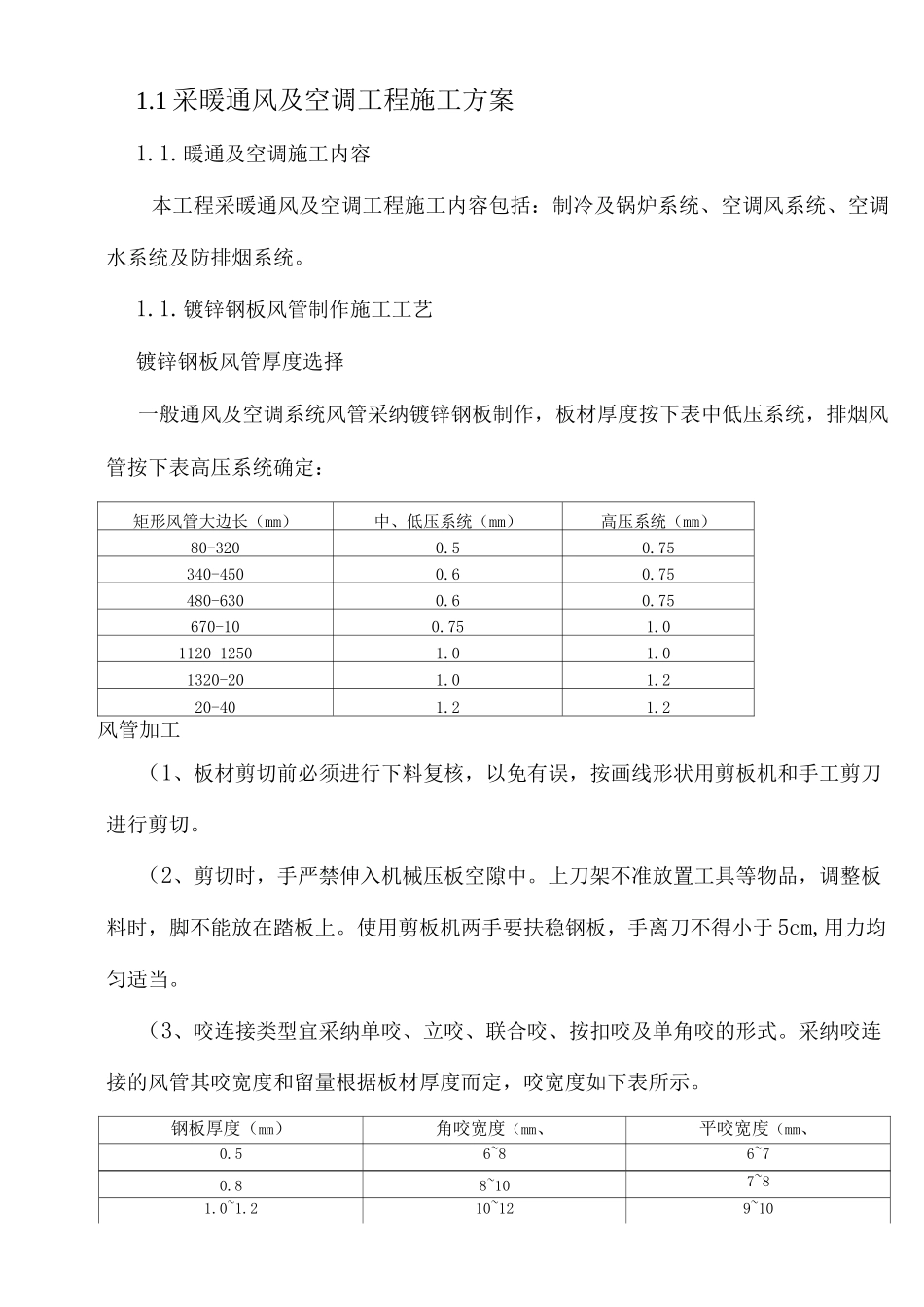

1.1 采暖通风及空调工程施工方案1.1.暖通及空调施工内容本工程采暖通风及空调工程施工内容包括：制冷及锅炉系统、空调风系统、空调水系统及防排烟系统。1.1.镀锌钢板风管制作施工工艺镀锌钢板风管厚度选择一般通风及空调系统风管采纳镀锌钢板制作，板材厚度按下表中低压系统，排烟风管按下表高压系统确定：矩形风管大边长（mm）中、低压系统（mm）高压系统（mm）80-3200.50.75340-4500.60.75480-6300.60.75670-100.751.01120-12501.01.01320-201.01.220-401.21.2风管加工（1、板材剪切前必须进行下料复核，以免有误，按画线形状用剪板机和手工剪刀进行剪切。（2、剪切时，手严禁伸入机械压板空隙中。上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。使用剪板机两手要扶稳钢板，手离刀不得小于 5cm,用力均匀适当。（3、咬连接类型宜采纳单咬、立咬、联合咬、按扣咬及单角咬的形式。采纳咬连接的风管其咬宽度和留量根据板材厚度而定，咬宽度如下表所示。钢板厚度（mm）角咬宽度（mm、平咬宽度（mm、0.56~86~70.88~107~81.0~1.210~129~101.512~1410~11(4、咬连接根据使用范围选择咬形式。适用范围可参照下表:常用咬及其适用范围表形式名称适用范围——单咬用于板材的拼接和圆形风管的闭合咬立咬用于圆形弯管或直接的关节咬r联合咬用于矩形风管、弯管、三通管及四通管的要接转角咬较多的用于矩形直管的咬缝和有净化要求的空调系统，有时也用于弯管或三通管的转角咬缝F按扣式咬现在矩形风管大多采纳此咬，有时也用于弯管、三通管或四通管(5、咬时手指距滚轮护壳不小于 5cm,手柄不准放在咬机轨道上，扶稳板料。(6、咬后的板料将画好的折方线放在折方机上，置于下模的中心线。操作时使机械上刀片中心、线与下模中心线重合，折成所需要的角度。(7、折方时应互相配合并与这方机保持一定距离，以免被翻转的钢板或配重碰伤。(8、折方后的钢板用手工进行合缝。操作时，用力均匀，不宜过重。单、双确实咬合，无胀裂和半咬现象。(9、铆钉连接时，必须使铆钉中心线垂直于板面，铆钉头应把板材压紧，使板缝密合并且铆钉排列整齐、均匀，板材之间铆接，一般中间可不加垫料，设计有规定时，按设计要求进行。法兰加工(1、方法兰由四根角钢组焊而成，画线下料时应注意使焊成后的法兰内径不能小于风管的外径，用型钢切割机按线切断。(2、下料调直后放在台钻上加工螺栓孔、孔距不应大于 150mm(3、加工好孔的角钢放在焊接平台上进行焊接，焊接时按各规格模具...
