金属屋面施工方案

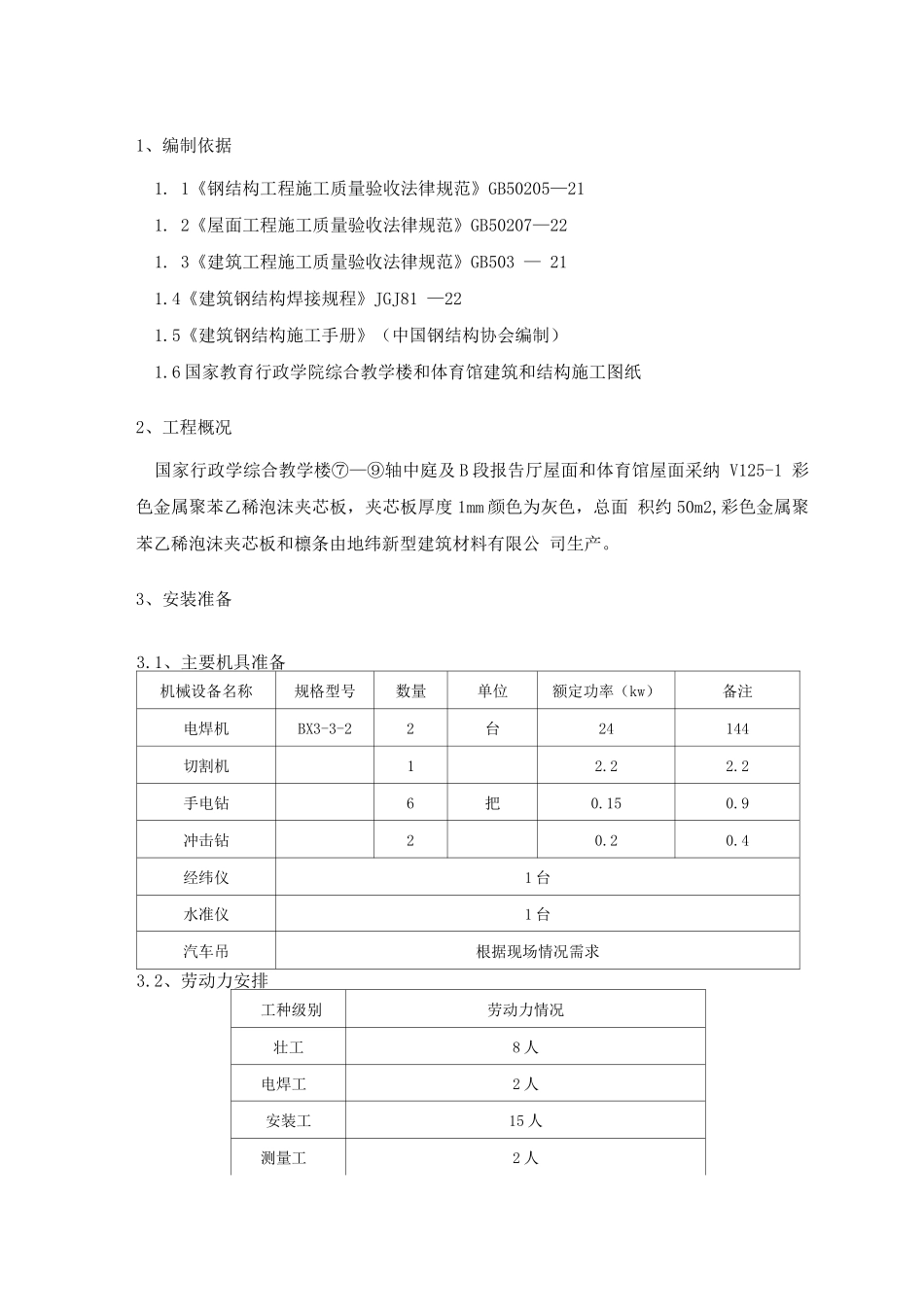

1、编制依据1. 1《钢结构工程施工质量验收法律规范》GB50205—211. 2《屋面工程施工质量验收法律规范》GB50207—221. 3《建筑工程施工质量验收法律规范》GB503 — 211.4《建筑钢结构焊接规程》JGJ81 —221.5《建筑钢结构施工手册》（中国钢结构协会编制）1.6 国家教育行政学院综合教学楼和体育馆建筑和结构施工图纸2、工程概况国家行政学综合教学楼⑦—⑨轴中庭及 B 段报告厅屋面和体育馆屋面采纳 V125-1 彩色金属聚苯乙稀泡沫夹芯板，夹芯板厚度 1mm 颜色为灰色，总面 积约 50m2,彩色金属聚苯乙稀泡沫夹芯板和檩条由地纬新型建筑材料有限公 司生产。3、安装准备3.1、主要机具准备机械设备名称规格型号数量单位额定功率（kw）备注电焊机BX3-3-22台24144切割机12.22.2手电钻6把0.150.9冲击钻20.20.4经纬仪1 台水准仪1 台汽车吊根据现场情况需求3.2、劳动力安排工种级别劳动力情况壮工8 人电焊工2 人安装工15 人测量工2 人防腐工2 人3.3 主要材料进场计划按工程施工阶段主要材料进场计划12 月 4 日一 1 月 10 日12 月 20 日一 1 月 28 日檩条安装彩板安装檩条12 月 10 日前进场支撑拉条12 月 10 日前进场彩板、扣件12 月 30 日以前进场3.4 夹芯板的进场检验3.4.1 外观质量：夹芯板的板面要平整，各块板的色彩一致，无明显凹凸、翘 曲和变形。表面清洁、无胶痕、无油污、无明显划痕、磕痕及伤痕。切平直， 板边无明显翘角、脱胶及波浪形，芯块无大块剥落，芯材饱满。3.4.2 尺寸允许偏差项目长度（mm )宽度（mm ）厚度（mm ）对角线差（mm ）< 30〉30< 60> 60允许偏差+ 3±5±2±2<4<63.5 夹芯板的进场堆放3.5.1 堆放原则：场地平整，堆放的板材不易受到工程运输过程中外物的冲击、 污染、磨损，并且按施工顺序堆放，同一种板材应放在一叠内，避开不同种类的 叠压和翻倒板材。3.5.1 堆放板材应设垫木或其他承垫材料，并应使板材纵向成一倾角放置，以 使上面的水排出。3.5.3 当板材不能很快上屋面时施工时，现场应用塑料布覆盖。4. 屋面檩条及彩板安装4.1、安装工艺流程紧固，_.屋面板安~装完成4.2 安装方法4.2.1 放线(1)根据排板设计确定排板起始点的位置。先在檩条上标出起点，即沿跨度方向在每个檩条上标出排板起始点，各点的连线应与建筑物的纵轴线相垂直，而后在板的宽度方向每隔几块板连续标注一次，以限制和检查板的宽度安装偏差积累，见下图。(2)不按规定放线将出现如下...
