金属结构设备及安装工程

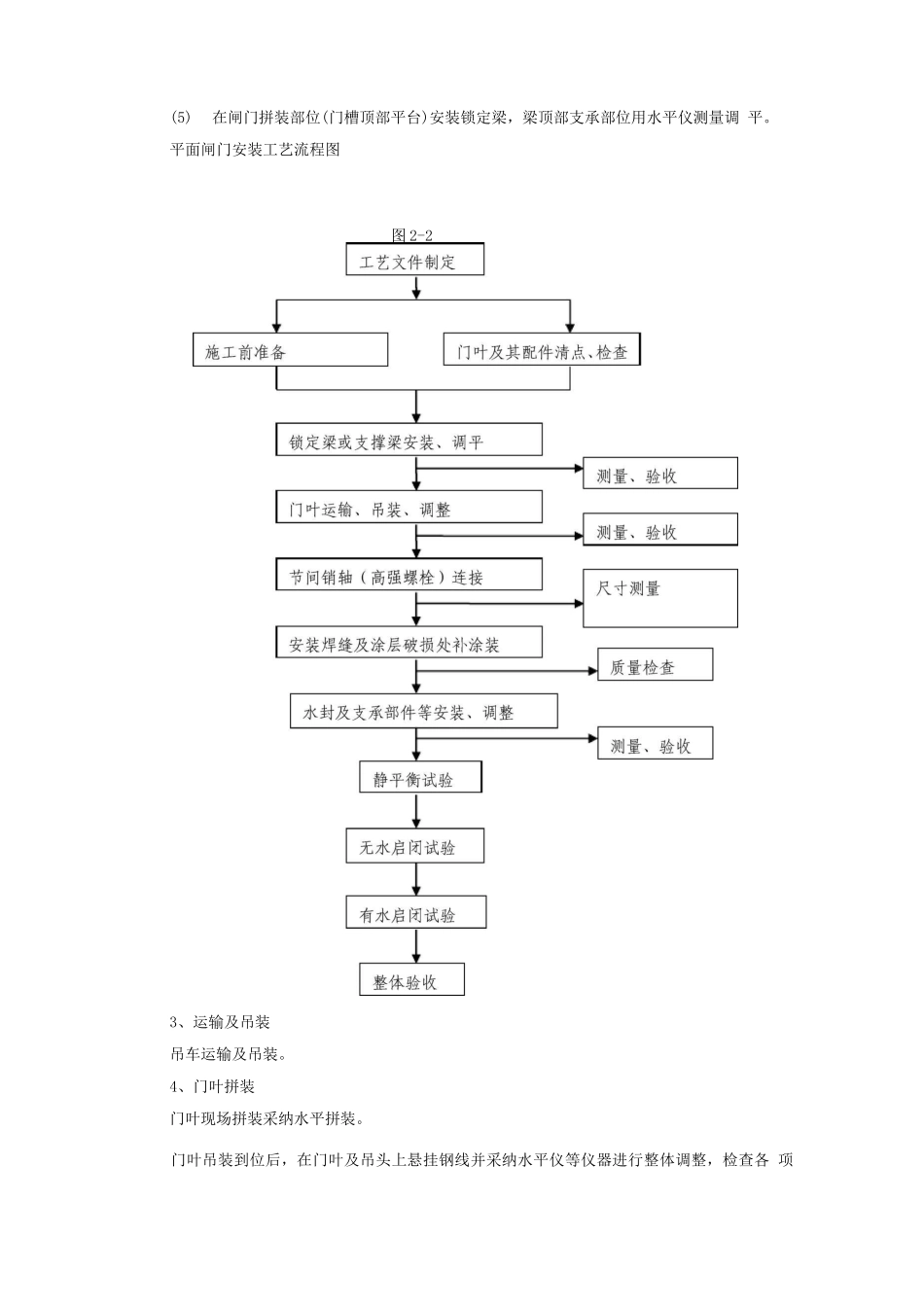

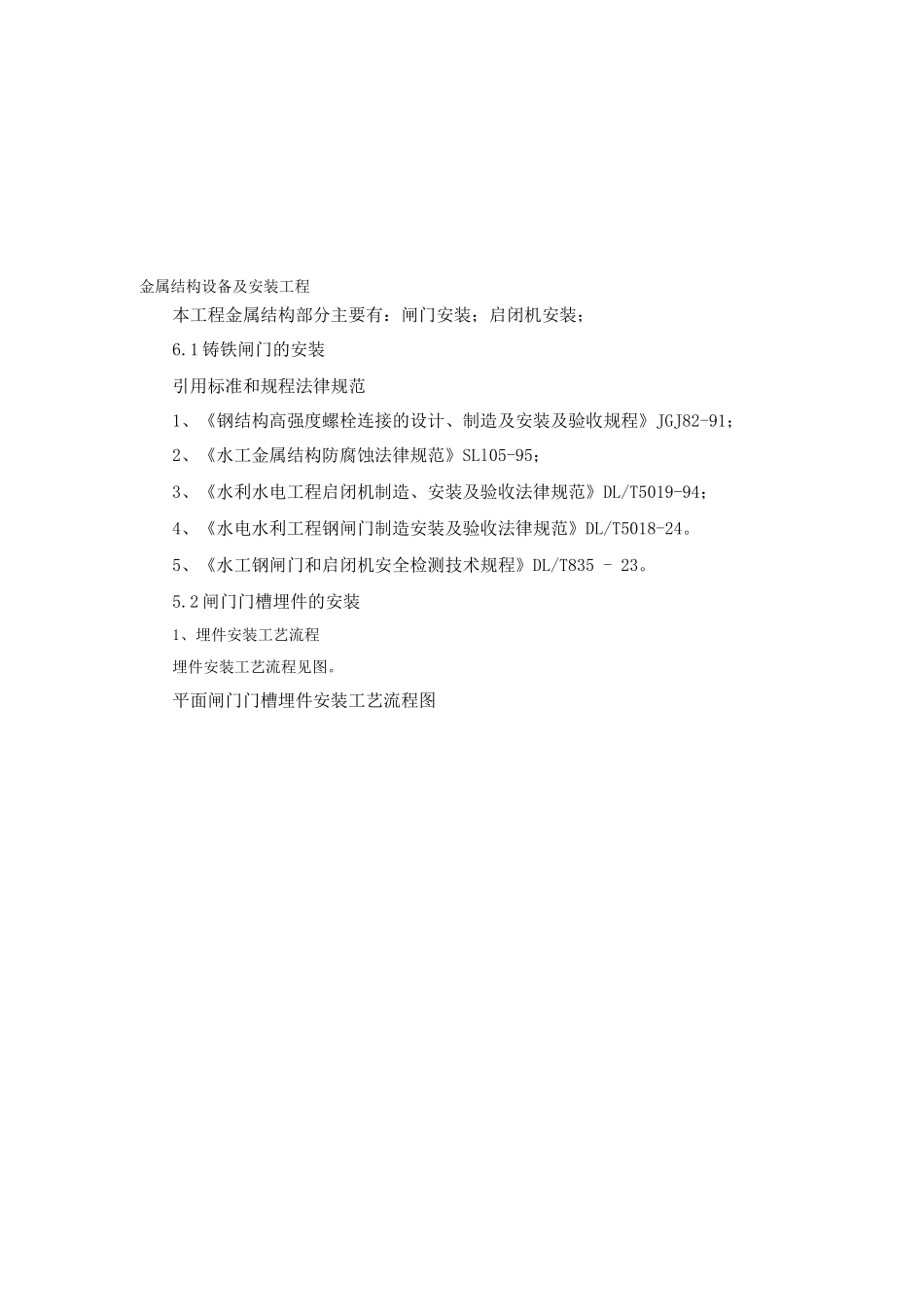

金属结构设备及安装工程本工程金属结构部分主要有：闸门安装；启闭机安装；6.1 铸铁闸门的安装引用标准和规程法律规范1、《钢结构高强度螺栓连接的设计、制造及安装及验收规程》JGJ82-91；2、《水工金属结构防腐蚀法律规范》SLl05-95；3、《水利水电工程启闭机制造、安装及验收法律规范》DL/T5019-94；4、《水电水利工程钢闸门制造安装及验收法律规范》DL/T5018-24。5、《水工钢闸门和启闭机安全检测技术规程》DL/T835 - 23。5.2 闸门门槽埋件的安装1、埋件安装工艺流程埋件安装工艺流程见图。平面闸门门槽埋件安装工艺流程图埋件清点检查施工准备底坎测量控制点设置底坎吊装就位、调整、加固测量、检查、验收砼回填1 4 复测 轨道（门楣）测量控制点设置轨道（门楣）吊装就位、调整、加固节间连接1甚测量、验收F*砼回填1r—►复测补涂涂料—6.3 闸门的安装1、平面闸门安装工艺流程平面闸门安装工艺流程见图 2-22、安装前准备工作（1）进行图纸审核，制定施工组织设计、焊接工艺、质量保证措施以及安全文明施工 条例等技术文件，报监理工程师审批。（2）清点闸门及其配件的数量，检查闸门构件在运输、存放过程中是否有损伤，检查 各构件的安装标记，确保装配准确。（3）检查门叶的几何尺寸，如有超差应制定措施（经监理人批准）修复后进行安装。（4）安装用各种工器具齐全，测量工具经相关部门校验并在有效使用期内。(5)在闸门拼装部位(门槽顶部平台)安装锁定梁，梁顶部支承部位用水平仪测量调 平。平面闸门安装工艺流程图图 2-23、运输及吊装吊车运输及吊装。4、门叶拼装门叶现场拼装采纳水平拼装。门叶吊装到位后，在门叶及吊头上悬挂钢线并采纳水平仪等仪器进行整体调整，检查各 项控制尺寸合格后，进行临时固定，穿销或进行高强螺栓连接或焊接。拼装后的闸门各项尺寸偏差要求要符合施工图纸及 DL/T5018-93 法律规范的要求。5、穿销、高强螺栓连接按图纸要求穿销连接。螺栓联接时先用普通螺栓对称进行固定，然后根据高强螺栓施工工艺要求进行高强螺栓 的联接，用扭力板手或电动板手施拧，合格后进行抽查。扭力板手使用前需进行校验，合格 后方准使用，用以施工和检验的扭力板手不应使用同一把板手。闸门门叶结构连接完毕，经过测量校正合格后，调试或安装支撑部件等，挂线调整所有 主支承面，使之在同一水平面上，误差不得大于招标文件及施工图纸的规定。6、水封安装按设计图纸及厂家要求安装闸门水封。7、防腐闸门施工场地焊...
