钢桥的焊缝设计及焊缝尺寸

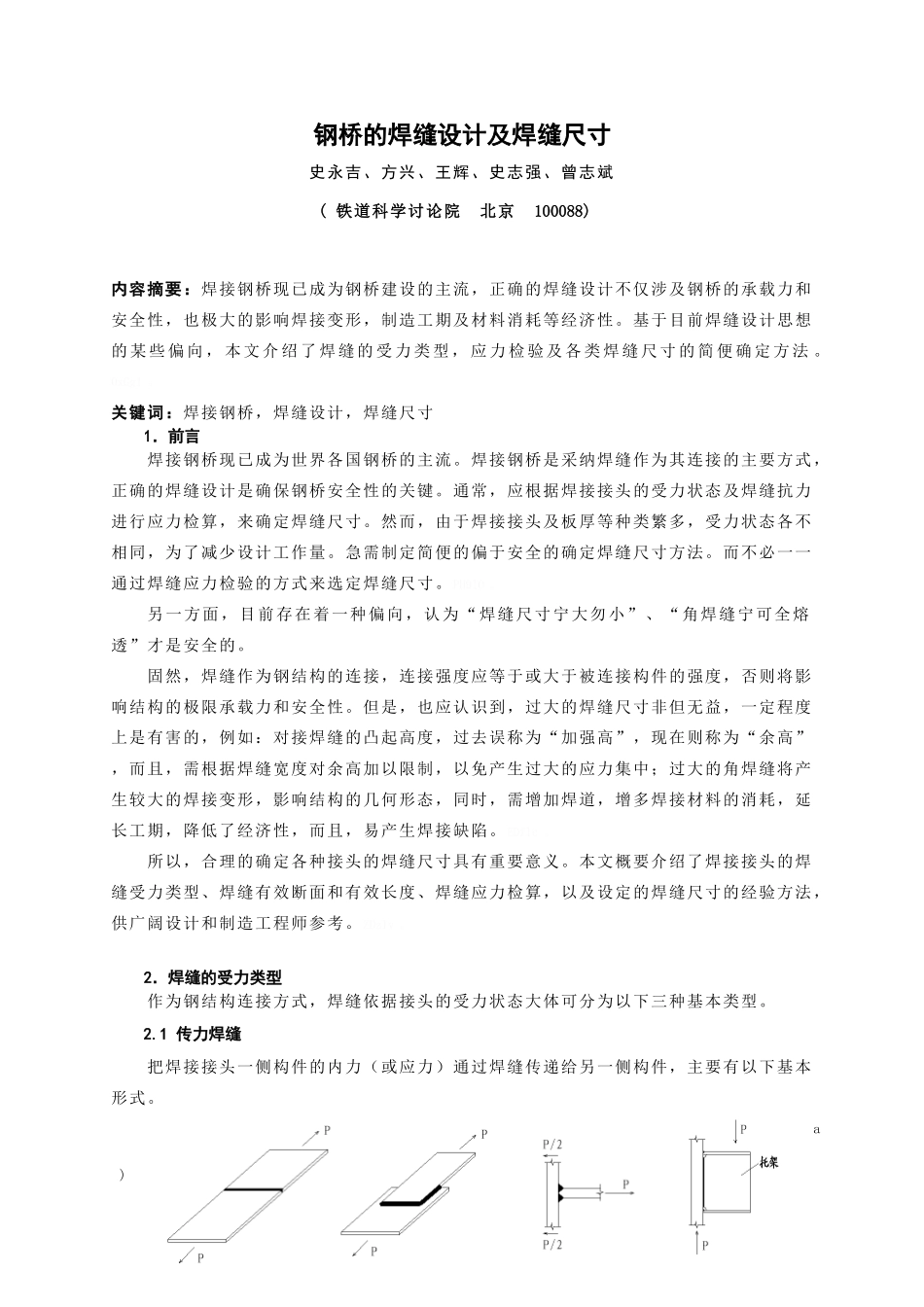

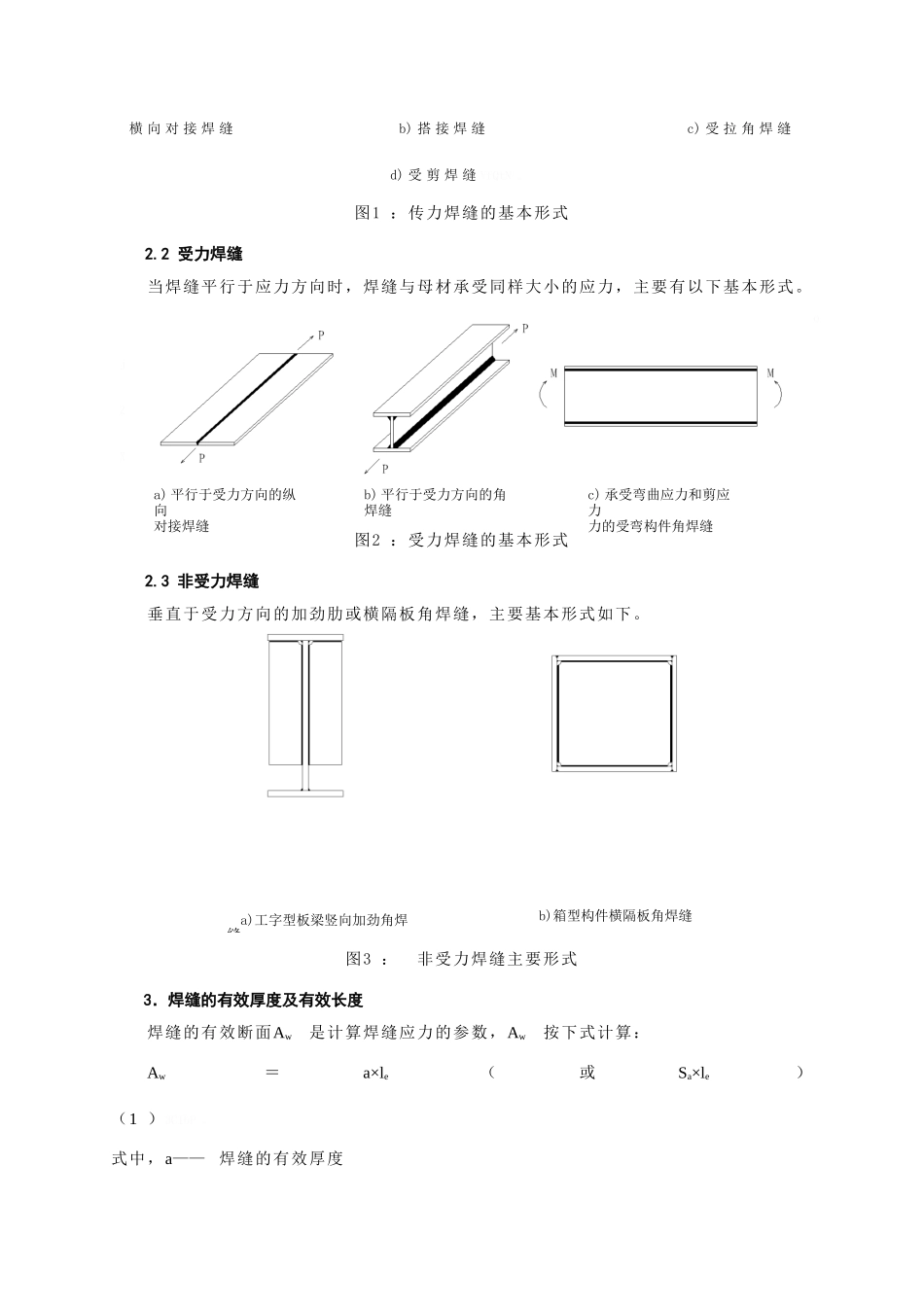

钢桥的焊缝设计及焊缝尺寸史永吉、方兴、王辉、史志强、曾志斌( 铁道科学讨论院 北京 100088)内容摘要：焊接钢桥现已成为钢桥建设的主流，正确的焊缝设计不仅涉及钢桥的承载力和安全性，也极大的影响焊接变形，制造工期及材料消耗等经济性。基于目前焊缝设计思想的 某 些 偏 向 ， 本 文 介 绍 了 焊 缝 的 受 力 类 型 ， 应 力 检 验 及 各 类 焊 缝 尺 寸 的 简 便 确 定 方 法 。0xGgI 。关键词：焊接钢桥，焊缝设计，焊缝尺寸1．前言焊接钢桥现已成为世界各国钢桥的主流。焊接钢桥是采纳焊缝作为其连接的主要方式，正确的焊缝设计是确保钢桥安全性的关键。通常，应根据焊接接头的受力状态及焊缝抗力进行应力检算，来确定焊缝尺寸。然而，由于焊接接头及板厚等种类繁多，受力状态各不相同，为了减少设计工作量。急需制定简便的偏于安全的确定焊缝尺寸方法。而不必一一通过焊缝应力检验的方式来选定焊缝尺寸。 PH9lO 。另一方面，目前存在着一种偏向，认为“焊缝尺寸宁大勿小”、“角焊缝宁可全熔透”才是安全的。固然，焊缝作为钢结构的连接，连接强度应等于或大于被连接构件的强度，否则将影响结构的极限承载力和安全性。但是，也应认识到，过大的焊缝尺寸非但无益，一定程度上是有害的，例如：对接焊缝的凸起高度，过去误称为“加强高”，现在则称为“余高” ，而且，需根据焊缝宽度对余高加以限制，以免产生过大的应力集中；过大的角焊缝将产生较大的焊接变形，影响结构的几何形态，同时，需增加焊道，增多焊接材料的消耗，延长工期，降低了经济性，而且，易产生焊接缺陷。 EDflc 。所以，合理的确定各种接头的焊缝尺寸具有重要意义。本文概要介绍了焊接接头的焊缝受力类型、焊缝有效断面和有效长度、焊缝应力检算，以及设定的焊缝尺寸的经验方法，供广阔设计和制造工程师参考。 ZDzIv 。2．焊缝的受力类型作为钢结构连接方式，焊缝依据接头的受力状态大体可分为以下三种基本类型。2.1 传力焊缝把焊接接头一侧构件的内力（或应力）通过焊缝传递给另一侧构件，主要有以下基本形式。a)横 向 对 接 焊 缝 b) 搭 接 焊 缝 c) 受 拉 角 焊 缝 d) 受 剪 焊 缝 VfQtN 。图1 ：传力焊缝的基本形式2.2 受力焊缝当焊缝平行于应力方向时，焊缝与母材承受同样大小的应力，主要有以下基本形式。ojZXw。图2 ：受力焊缝的基本形式2.3 非受力焊缝垂直于受力方向的加劲肋或横隔...
