钢筋平法标注在图纸中的含义

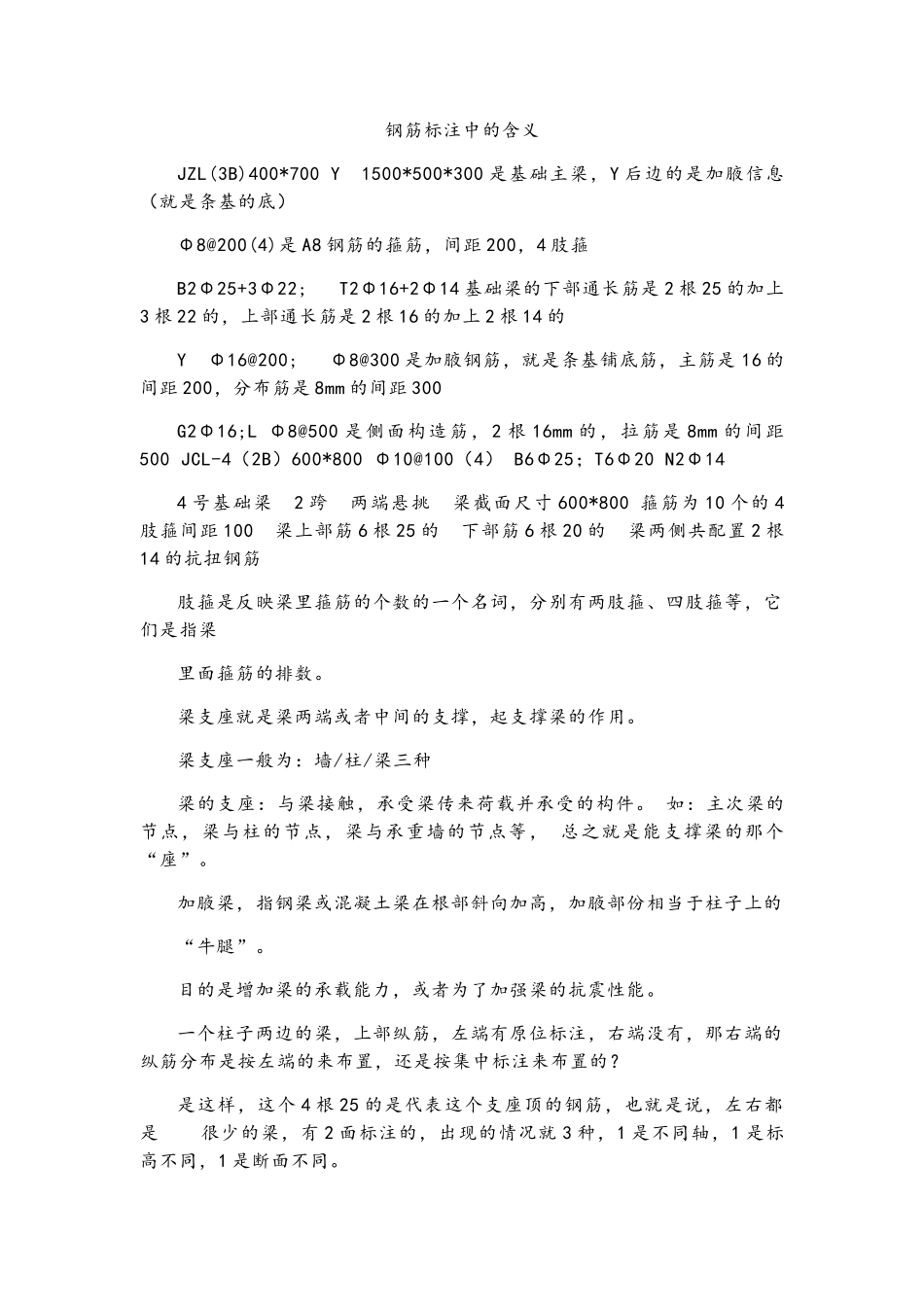

钢筋标注中的含义JZL(3B)400*700 Y 1500*500*300 是基础主梁，Y 后边的是加腋信息（就是条基的底） Φ8@200(4)是 A8 钢筋的箍筋，间距 200，4 肢箍 B2Φ25+3Φ22; T2Φ16+2Φ14 基础梁的下部通长筋是 2 根 25 的加上3 根 22 的，上部通长筋是 2 根 16 的加上 2 根 14 的 Y Φ16@200; Φ8@300 是加腋钢筋，就是条基铺底筋，主筋是 16 的间距 200，分布筋是 8mm 的间距 300 G2Φ16;L Φ8@500 是侧面构造筋， 2 根 16mm 的，拉筋是 8mm 的间距500 JCL-4（2B）600*800 Φ10@100（4） B6Φ25；T6Φ20 N2Φ14 4 号基础梁 2 跨 两端悬挑 梁截面尺寸 600*800 箍筋为 10 个的 4肢箍间距 100 梁上部筋 6 根 25 的 下部筋 6 根 20 的 梁两侧共配置 2 根14 的抗扭钢筋 肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。 梁支座就是梁两端或者中间的支撑，起支撑梁的作用。 梁支座一般为：墙/柱/梁三种 梁的支座：与梁接触，承受梁传来荷载并承受的构件。 如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等， 总之就是能支撑梁的那个“座”。 加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。 目的是增加梁的承载能力，或者为了加强梁的抗震性能。 一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？ 是这样，这个 4 根 25 的是代表这个支座顶的钢筋，也就是说，左右都是 很少的梁，有 2 面标注的，出现的情况就 3 种，1 是不同轴，1 是标高不同，1 是断面不同。 井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。这种一般用在楼板是正方形或者长宽比小于 1.5 的矩形楼板,大厅比较多见,梁间距 3m 左右. 由同一平面内相互正交或斜交的梁所组成的结构构件。又称交叉梁或格形梁。 拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。主要增强整体性，提高抗剪性能，提高抗震性能。 纵筋，又叫纵向钢筋。纵筋一般指长度方向的主要受力钢筋，在混凝土构件内沿长方向布置的钢筋，多为受力钢筋，主要在构件中承受拉力。如柱子的竖向钢筋。梁的沿梁长度方向的钢筋、板的长方向钢筋、桩的竖向钢筋。墙一般用竖向钢筋和水平钢筋来表示。 纵筋的另一说法 主要受力方向的钢筋称为纵筋,与其垂直方向为横...
