钢筋焊接工艺性试验方案

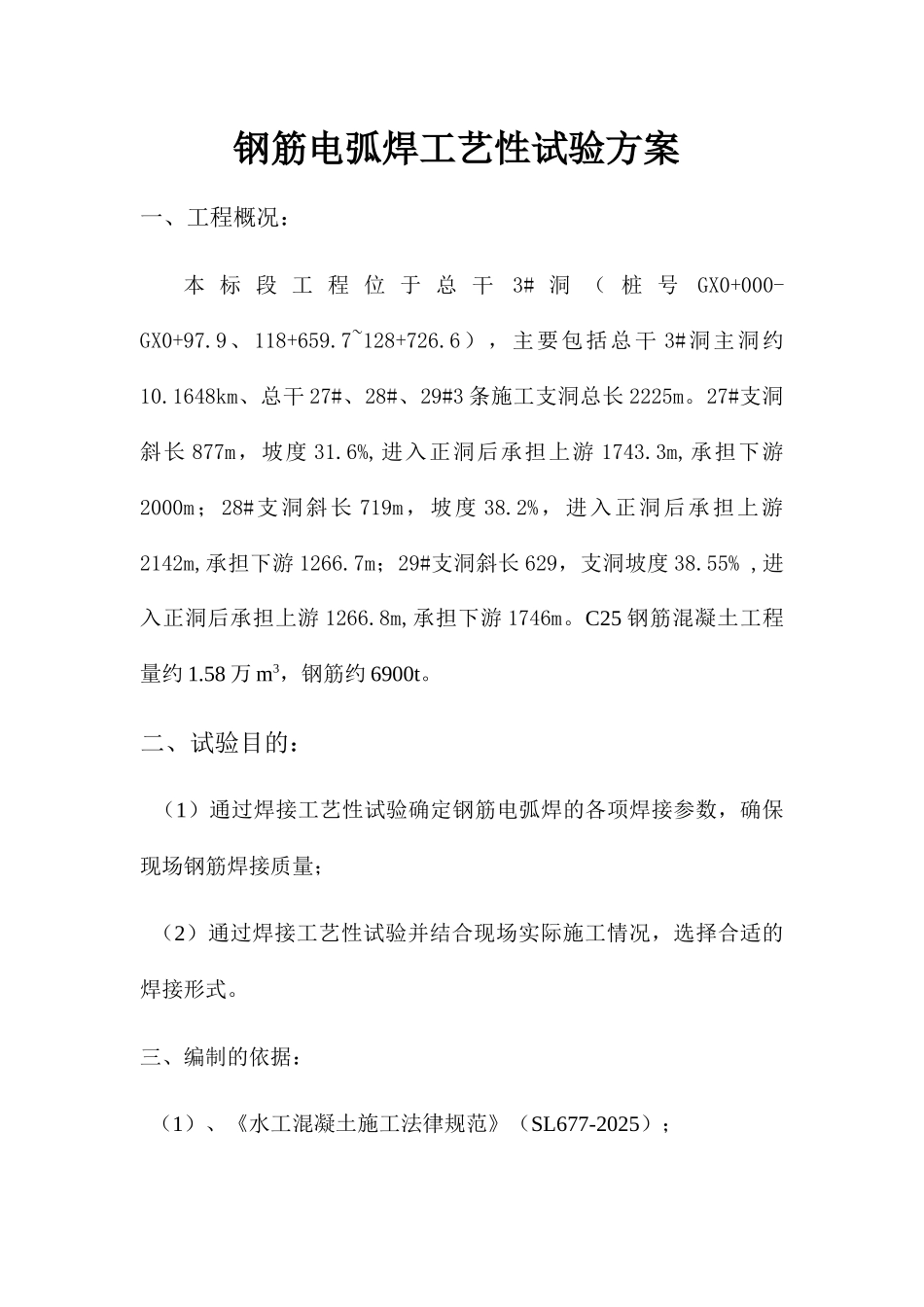

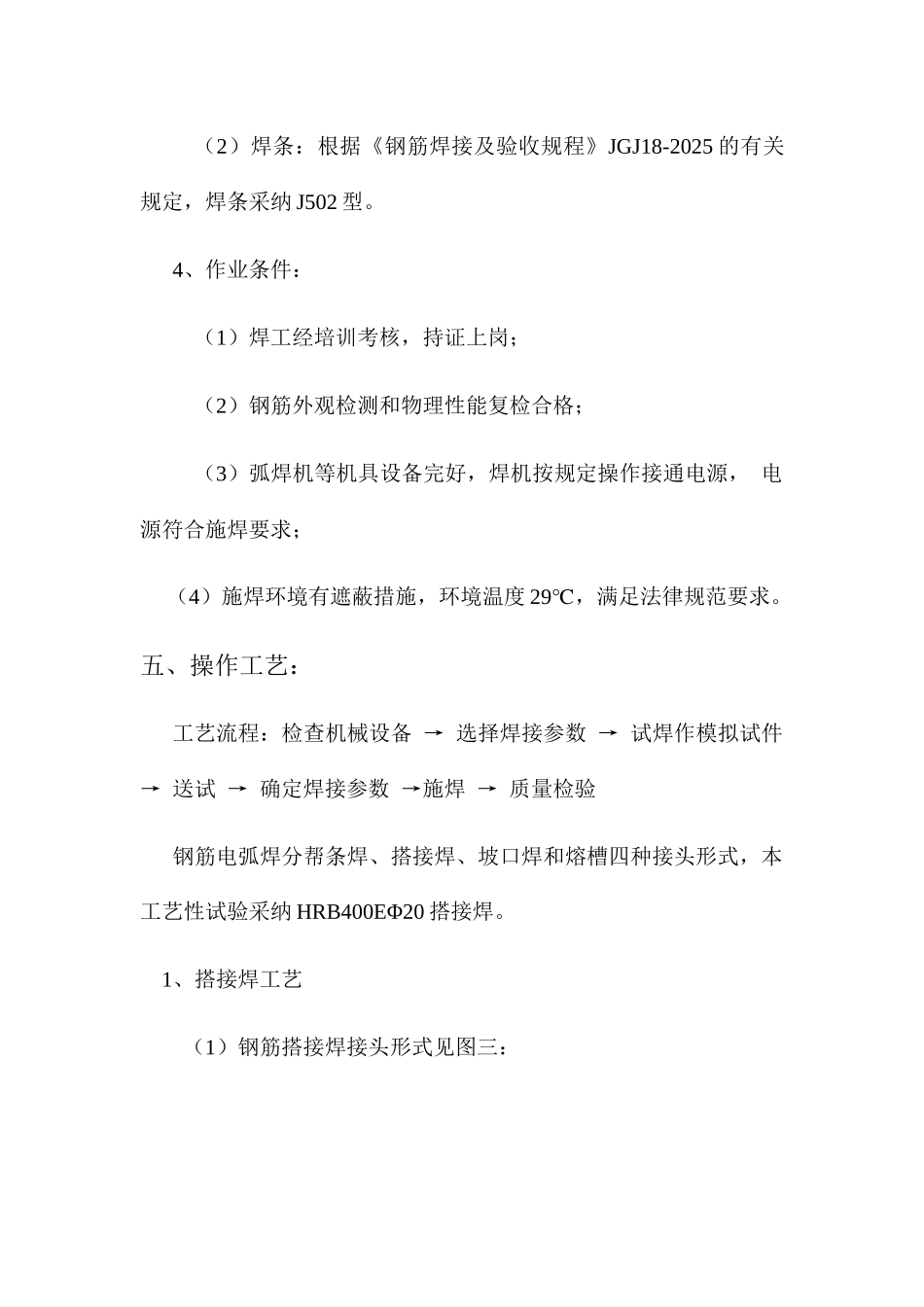

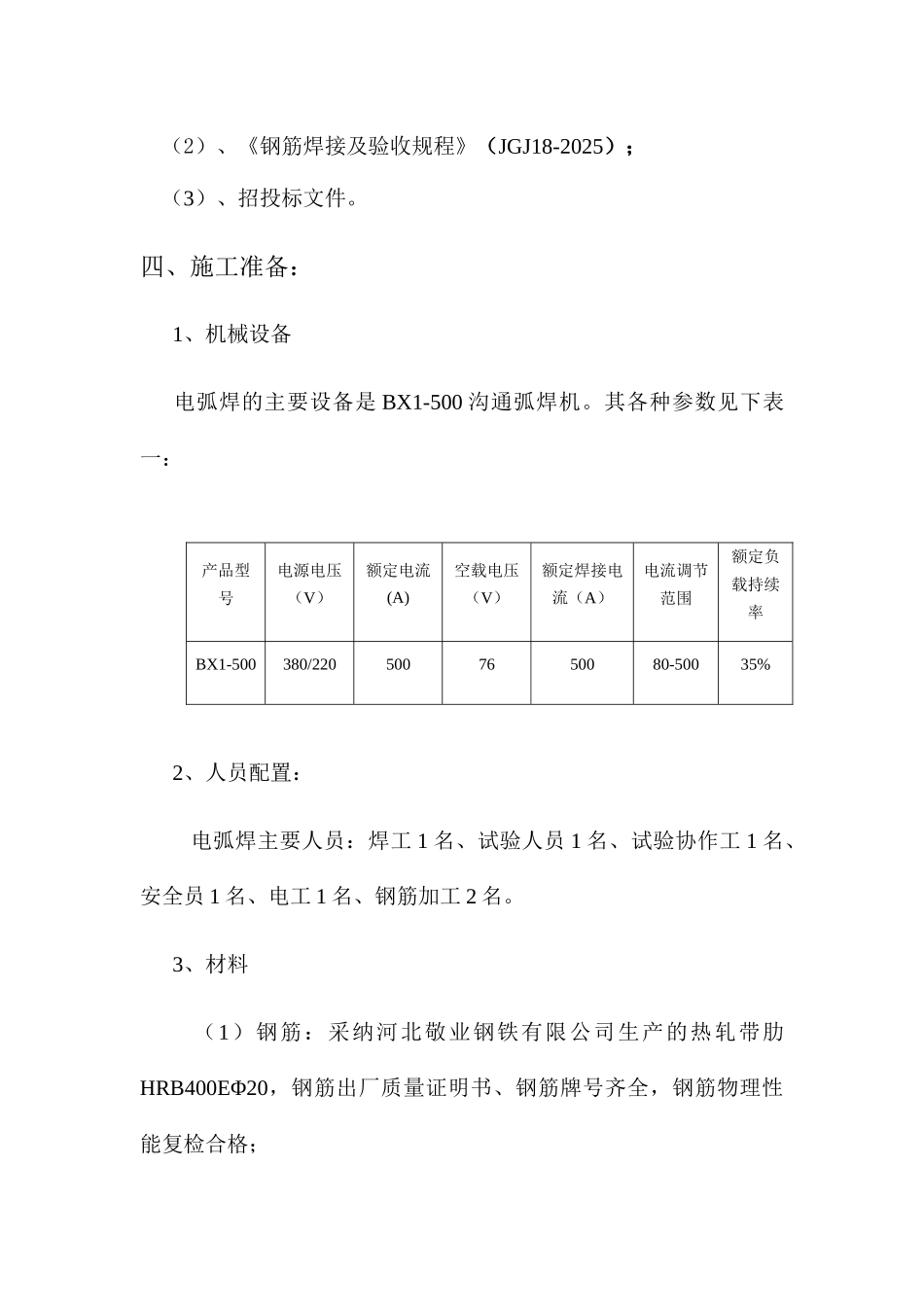

钢筋电弧焊工艺性试验方案一、工程概况：本 标 段 工 程 位 于 总 干3# 洞 （ 桩 号GX0+000-GX0+97.9、118+659.7~128+726.6），主要包括总干 3#洞主洞约10.1648km、总干 27#、28#、29#3 条施工支洞总长 2225m。27#支洞斜长 877m，坡度 31.6%,进入正洞后承担上游 1743.3m,承担下游2000m；28#支洞斜长 719m，坡度 38.2%，进入正洞后承担上游2142m,承担下游 1266.7m；29#支洞斜长 629，支洞坡度 38.55% ,进入正洞后承担上游 1266.8m,承担下游 1746m。C25 钢筋混凝土工程量约 1.58 万 m3，钢筋约 6900t。二、试验目的： （1）通过焊接工艺性试验确定钢筋电弧焊的各项焊接参数，确保现场钢筋焊接质量； （2）通过焊接工艺性试验并结合现场实际施工情况，选择合适的焊接形式。三、编制的依据： （1）、《水工混凝土施工法律规范》（SL677-2025）； （2）、《钢筋焊接及验收规程》（JGJ18-2025）；（3）、招投标文件。四、施工准备：1、机械设备电弧焊的主要设备是 BX1-500 沟通弧焊机。其各种参数见下表一： 产品型号电源电压（V）额定电流(A)空载电压（V）额定焊接电流（A）电流调节范围额定负载持续率BX1-500380/2205007650080-50035% 2、人员配置： 电弧焊主要人员：焊工 1 名、试验人员 1 名、试验协作工 1 名、安全员 1 名、电工 1 名、钢筋加工 2 名。3、材料（1）钢筋：采纳河北敬业钢铁有限公司生产的热轧带肋HRB400EΦ20，钢筋出厂质量证明书、钢筋牌号齐全，钢筋物理性能复检合格；（2）焊条：根据《钢筋焊接及验收规程》JGJ18-2025 的有关规定，焊条采纳 J502 型。4、作业条件：（1）焊工经培训考核，持证上岗；（2）钢筋外观检测和物理性能复检合格；（3）弧焊机等机具设备完好，焊机按规定操作接通电源， 电源符合施焊要求； （4）施焊环境有遮蔽措施，环境温度 29℃，满足法律规范要求。五、操作工艺：工艺流程：检查机械设备 → 选择焊接参数 → 试焊作模拟试件 → 送试 → 确定焊接参数 →施焊 → 质量检验钢筋电弧焊分帮条焊、搭接焊、坡口焊和熔槽四种接头形式，本工艺性试验采纳 HRB400EΦ20 搭接焊。1、搭接焊工艺（1）钢筋搭接焊接头形式见图三：（1）钢筋搭接长度应符合表二：HRB400E单面焊≥10d双面焊≥5d注：d 为主筋直径(mm)（3）根据《钢筋焊接及验收规程》JGJ18-2025 的有关规定，搭接焊只适用于Ⅰ、Ⅱ、Ⅲ级钢筋的焊接，其制作要点对钢筋搭接部...
