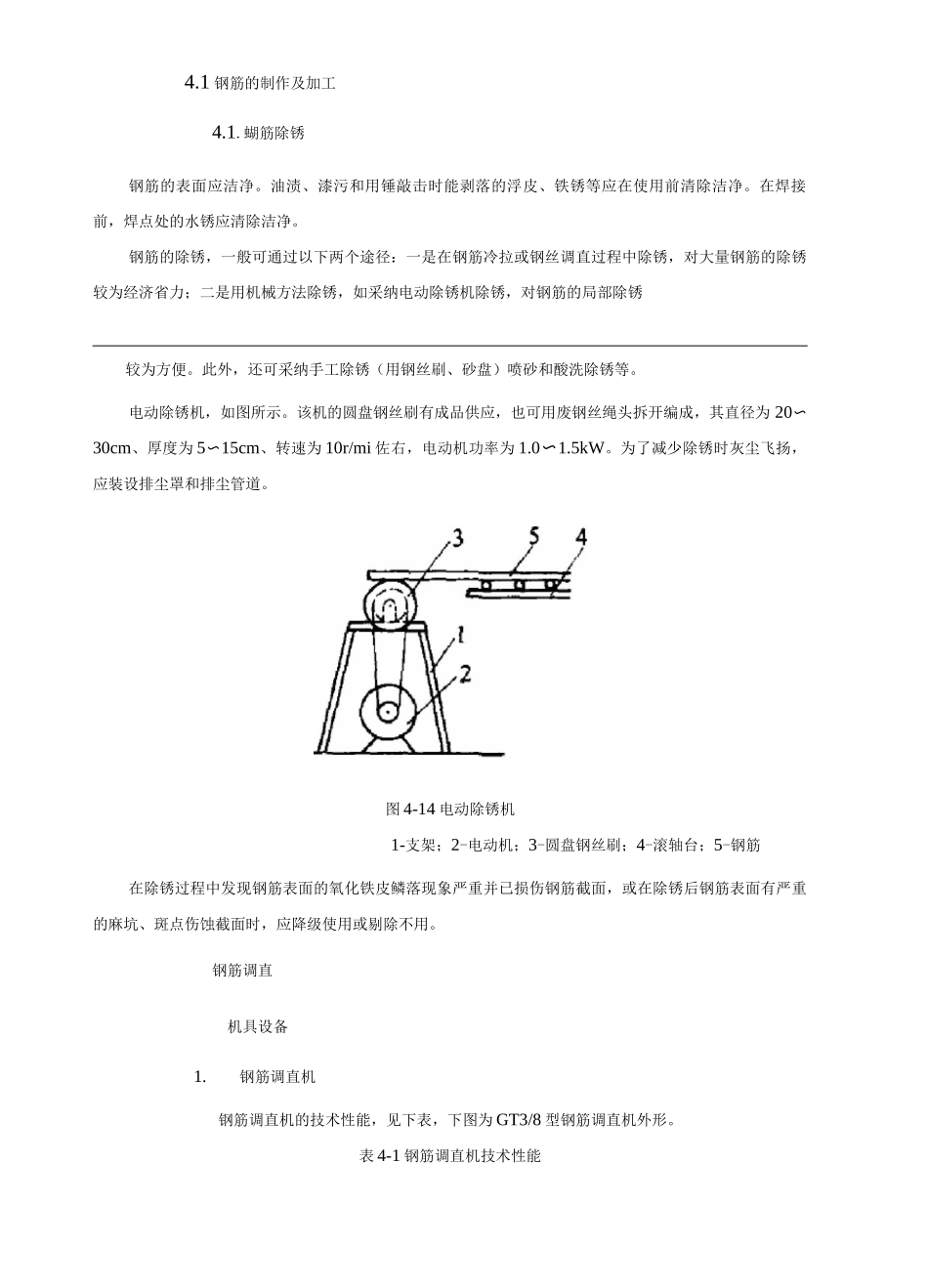

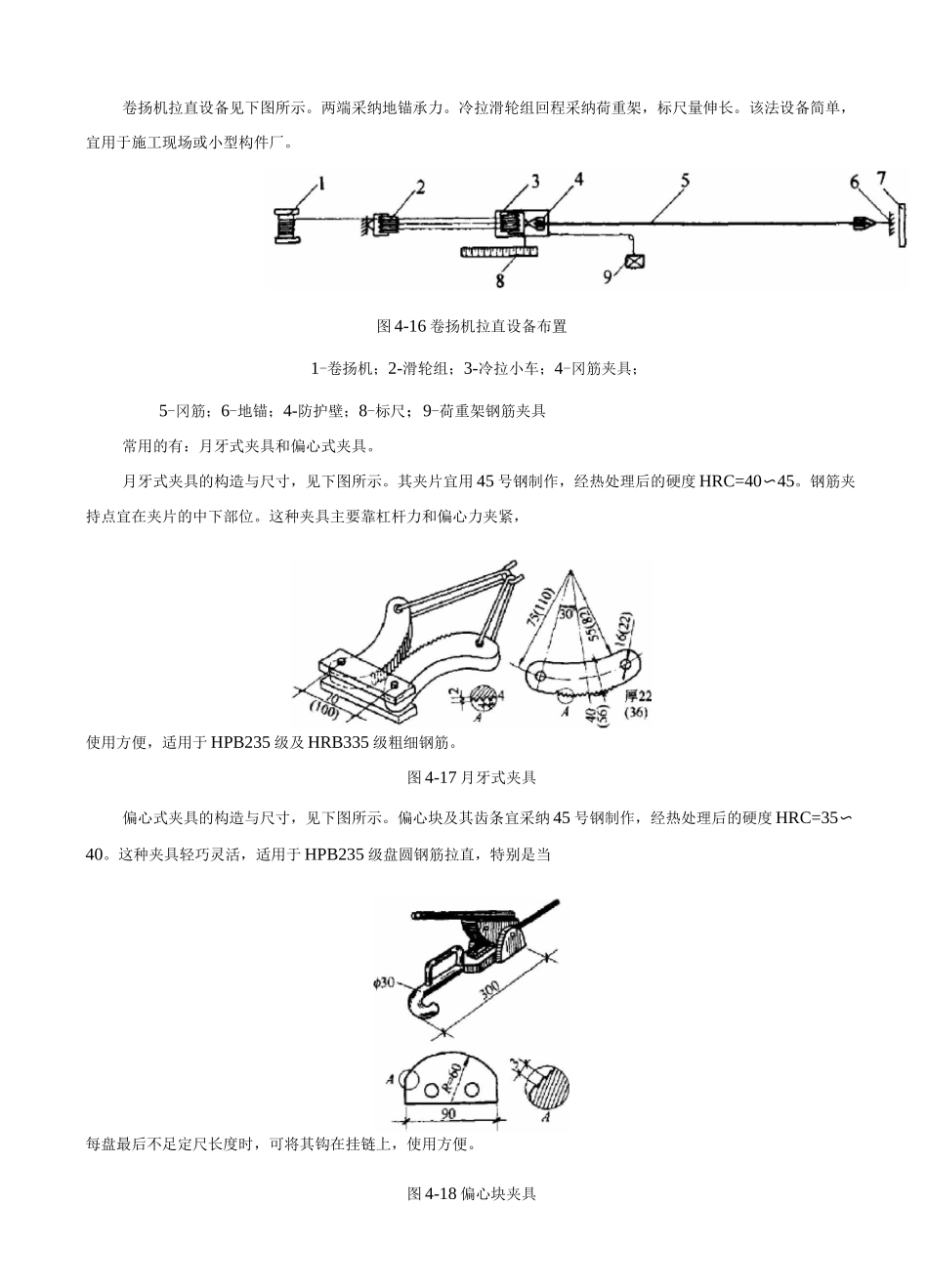

4.1 钢筋的制作及加工4.1.蝴筋除锈钢筋的表面应洁净。油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除洁净。在焊接前，焊点处的水锈应清除洁净。钢筋的除锈，一般可通过以下两个途径：一是在钢筋冷拉或钢丝调直过程中除锈，对大量钢筋的除锈较为经济省力；二是用机械方法除锈，如采纳电动除锈机除锈，对钢筋的局部除锈较为方便。此外，还可采纳手工除锈（用钢丝刷、砂盘）喷砂和酸洗除锈等。电动除锈机，如图所示。该机的圆盘钢丝刷有成品供应，也可用废钢丝绳头拆开编成，其直径为 20〜30cm、厚度为 5〜15cm、转速为 10r/mi 佐右，电动机功率为 1.0〜1.5kW。为了减少除锈时灰尘飞扬，应装设排尘罩和排尘管道。图 4-14 电动除锈机1-支架；2-电动机；3-圆盘钢丝刷；4-滚轴台；5-钢筋在除锈过程中发现钢筋表面的氧化铁皮鳞落现象严重并已损伤钢筋截面，或在除锈后钢筋表面有严重的麻坑、斑点伤蚀截面时，应降级使用或剔除不用。钢筋调直机具设备1.钢筋调直机钢筋调直机的技术性能，见下表，下图为 GT3/8 型钢筋调直机外形。表 4-1 钢筋调直机技术性能卷扬机拉直设备见下图所示。两端采纳地锚承力。冷拉滑轮组回程采纳荷重架，标尺量伸长。该法设备简单，宜用于施工现场或小型构件厂。图 4-16 卷扬机拉直设备布置1-卷扬机；2-滑轮组；3-冷拉小车；4-冈筋夹具；5-冈筋；6-地锚；4-防护壁；8-标尺；9-荷重架钢筋夹具常用的有：月牙式夹具和偏心式夹具。月牙式夹具的构造与尺寸，见下图所示。其夹片宜用 45 号钢制作，经热处理后的硬度 HRC=40〜45。钢筋夹持点宜在夹片的中下部位。这种夹具主要靠杠杆力和偏心力夹紧，使用方便，适用于 HPB235 级及 HRB335 级粗细钢筋。图 4-17 月牙式夹具偏心式夹具的构造与尺寸，见下图所示。偏心块及其齿条宜采纳 45 号钢制作，经热处理后的硬度 HRC=35〜40。这种夹具轻巧灵活，适用于 HPB235 级盘圆钢筋拉直，特别是当每盘最后不足定尺长度时，可将其钩在挂链上，使用方便。图 4-18 偏心块夹具调直工艺1.采纳钢筋调直机调直冷拔细钢筋时，要根据钢筋的直径选用调直模和传送压辊，并要正确掌握调直模的偏移量和压辊的压紧程度。调直模的偏移量(如图,)根据其磨耗程度及钢筋品种通过试验确定；调直筒两端的调直模一定要在调直前后导孔的轴心线上，这是钢筋能否调直的一个关键。假如发现钢筋调得不直就要从以上两方面检查原因，并及时调整调直模的偏移量。图 4-19 调直模的安...
