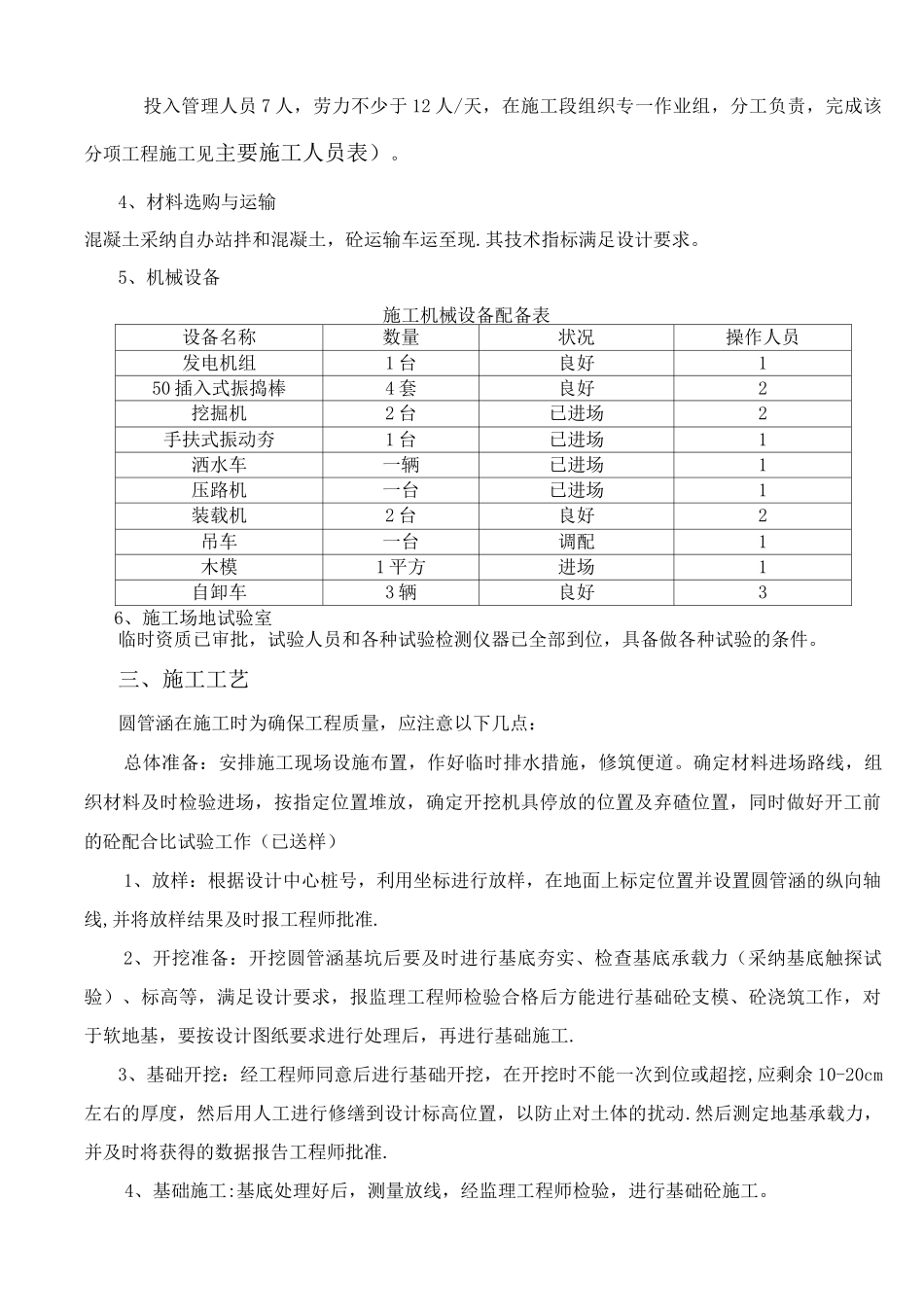

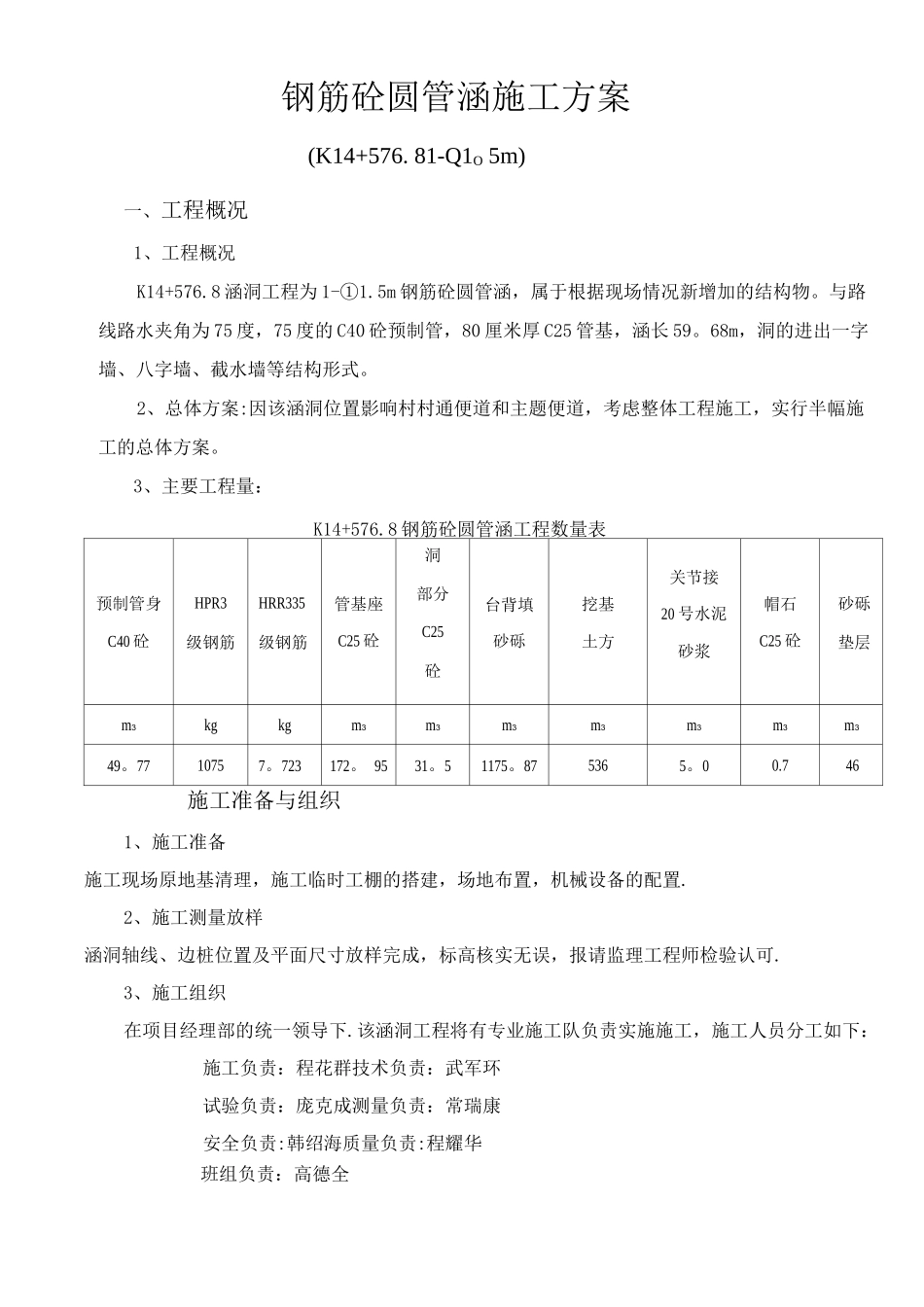

钢筋砼圆管涵施工方案(K14+576. 81-Q1O 5m)一、工程概况1、工程概况K14+576.8 涵洞工程为 1-①1.5m 钢筋砼圆管涵，属于根据现场情况新增加的结构物。与路线路水夹角为 75 度，75 度的 C40 砼预制管，80 厘米厚 C25 管基，涵长 59。68m，洞的进出一字墙、八字墙、截水墙等结构形式。2、总体方案:因该涵洞位置影响村村通便道和主题便道，考虑整体工程施工，实行半幅施工的总体方案。3、主要工程量：K14+576.8 钢筋砼圆管涵工程数量表预制管身C40 砼HPR3级钢筋HRR335级钢筋管基座C25 砼洞部分C25砼台背填砂砾挖基土方关节接20 号水泥砂浆帽石C25 砼砂砾垫层m3kgkgm3m3m3m3m3m3m349。7710757。723172。 9531。51175。875365。00.746施工准备与组织1、施工准备施工现场原地基清理，施工临时工棚的搭建，场地布置，机械设备的配置.2、施工测量放样涵洞轴线、边桩位置及平面尺寸放样完成，标高核实无误，报请监理工程师检验认可.3、施工组织在项目经理部的统一领导下.该涵洞工程将有专业施工队负责实施施工，施工人员分工如下：施工负责：程花群技术负责：武军环试验负责：庞克成测量负责：常瑞康安全负责:韩绍海质量负责:程耀华班组负责：高德全投入管理人员 7 人，劳力不少于 12 人/天，在施工段组织专一作业组，分工负责，完成该分项工程施工见主要施工人员表）。4、材料选购与运输混凝土采纳自办站拌和混凝土，砼运输车运至现.其技术指标满足设计要求。5、机械设备施工机械设备配备表设备名称数量状况操作人员发电机组1 台良好150 插入式振捣棒4 套良好2挖掘机2 台已进场2手扶式振动夯1 台已进场1洒水车一辆已进场1压路机一台已进场1装载机2 台良好2吊车一台调配1木模1 平方进场1自卸车3 辆良好36、施工场地试验室临时资质已审批，试验人员和各种试验检测仪器已全部到位，具备做各种试验的条件。三、施工工艺圆管涵在施工时为确保工程质量，应注意以下几点：总体准备：安排施工现场设施布置，作好临时排水措施，修筑便道。确定材料进场路线，组织材料及时检验进场，按指定位置堆放，确定开挖机具停放的位置及弃碴位置，同时做好开工前的砼配合比试验工作（已送样）1、放样：根据设计中心桩号，利用坐标进行放样，在地面上标定位置并设置圆管涵的纵向轴线,并将放样结果及时报工程师批准.2、开挖准备：开挖圆管涵基坑后要及时进行基底夯实、检查基底承载力（采纳基底触探试验）、标高等，满足设计要求，报监理工程师检...
