钢筋砼圆管涵施工方案3VIP专享

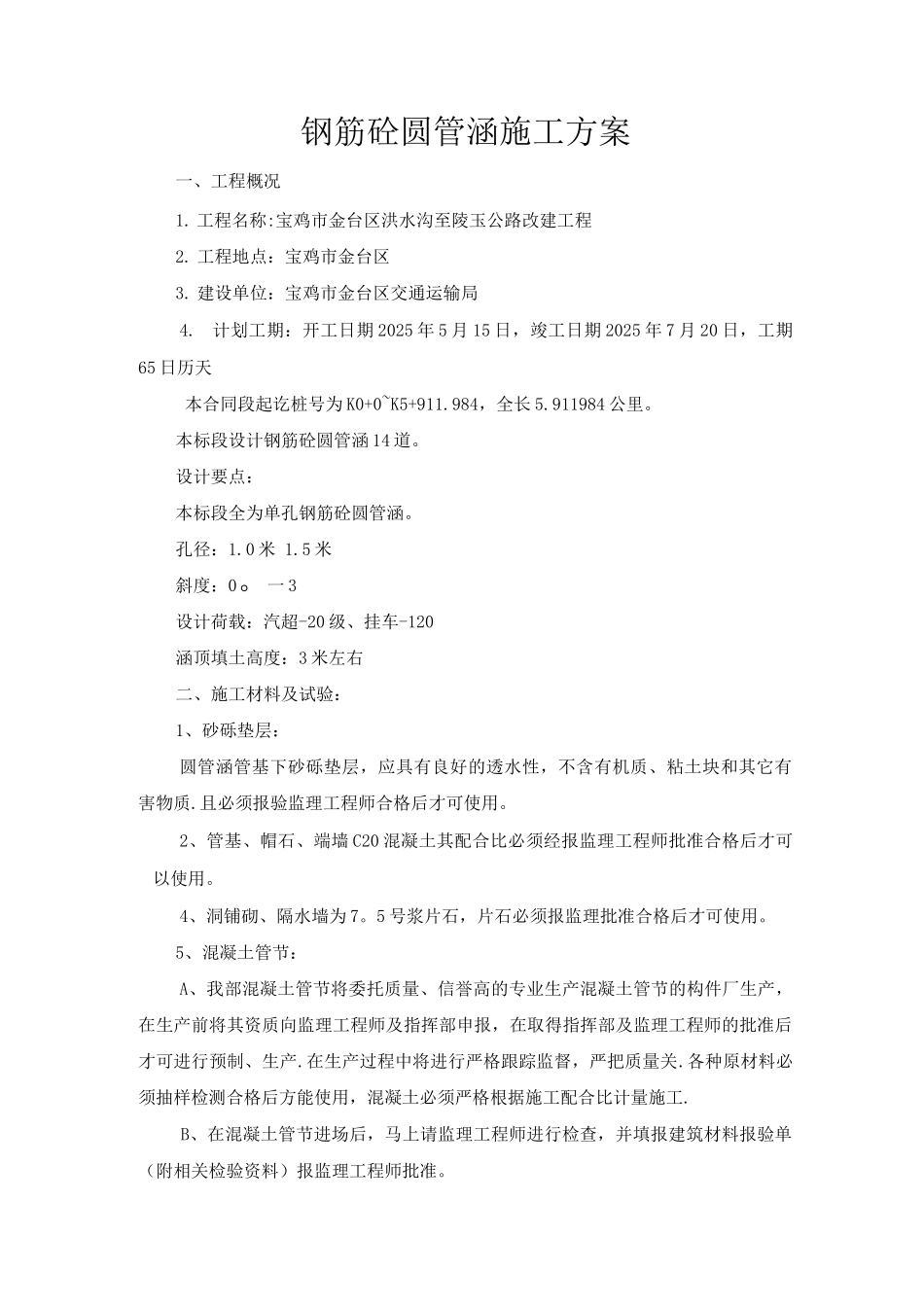

钢筋砼圆管涵施工方案一、工程概况1. 工程名称:宝鸡市金台区洪水沟至陵玉公路改建工程2. 工程地点：宝鸡市金台区3. 建设单位：宝鸡市金台区交通运输局4.计划工期：开工日期 2025 年 5 月 15 日，竣工日期 2025 年 7 月 20 日，工期65 日历天本合同段起讫桩号为 K0+0~K5+911.984，全长 5.911984 公里。本标段设计钢筋砼圆管涵 14 道。设计要点：本标段全为单孔钢筋砼圆管涵。孔径：1.0 米 1.5 米斜度：0。一 3设计荷载：汽超-20 级、挂车-120涵顶填土高度：3 米左右二、施工材料及试验：1、砂砾垫层：圆管涵管基下砂砾垫层，应具有良好的透水性，不含有机质、粘土块和其它有害物质.且必须报验监理工程师合格后才可使用。2、管基、帽石、端墙 C20 混凝土其配合比必须经报监理工程师批准合格后才可以使用。4、洞铺砌、隔水墙为 7。5 号浆片石，片石必须报监理批准合格后才可使用。5、混凝土管节：A、我部混凝土管节将委托质量、信誉高的专业生产混凝土管节的构件厂生产，在生产前将其资质向监理工程师及指挥部申报，在取得指挥部及监理工程师的批准后才可进行预制、生产.在生产过程中将进行严格跟踪监督，严把质量关.各种原材料必须抽样检测合格后方能使用，混凝土必须严格根据施工配合比计量施工.B、在混凝土管节进场后，马上请监理工程师进行检查，并填报建筑材料报验单（附相关检验资料）报监理工程师批准。6、在浇筑 C20 管基混凝土和 C20 帽石、端墙砼时，及时安排我部试验人员按法律规范要求进行混凝土试块的制取。三、施工工艺及施工方案：1、施工前准备：A、在已清表的路基上用全站仪放出涵洞的中心桩及其轴线,并在适当位置进行保护。据此进行涵洞的施工放样B、根据放出的轴线与现行的排灌系统进行现场核对，如有涵洞位置、标高与设计意图不相符的地方立即上报监理工程师.待经有关部门批复后方可进行施工。C、在涵洞附近路基范围以外不易碰到的地方加密一水准点，以此进行施工标高的测量和复核。D、假如涵洞所在位置处在现有排灌水系处，应将原有水系进行改道或必要时进行围堰处理，采纳草袋进行围堰然后进行基坑开挖和清淤。E、做好原材料的检测及临时用电准备工作本工程计划采纳自备 1KW 发电机组）、组织机械设备进场。2、测量放样：在基坑开挖前，精确定出圆管涵轴线控制桩并报验测量监理工程师进行检验。3、基坑开挖：A、基坑开挖采纳人工或人工配合挖掘机进行，挖方边坡采纳 1： 0. 5（如基坑...
