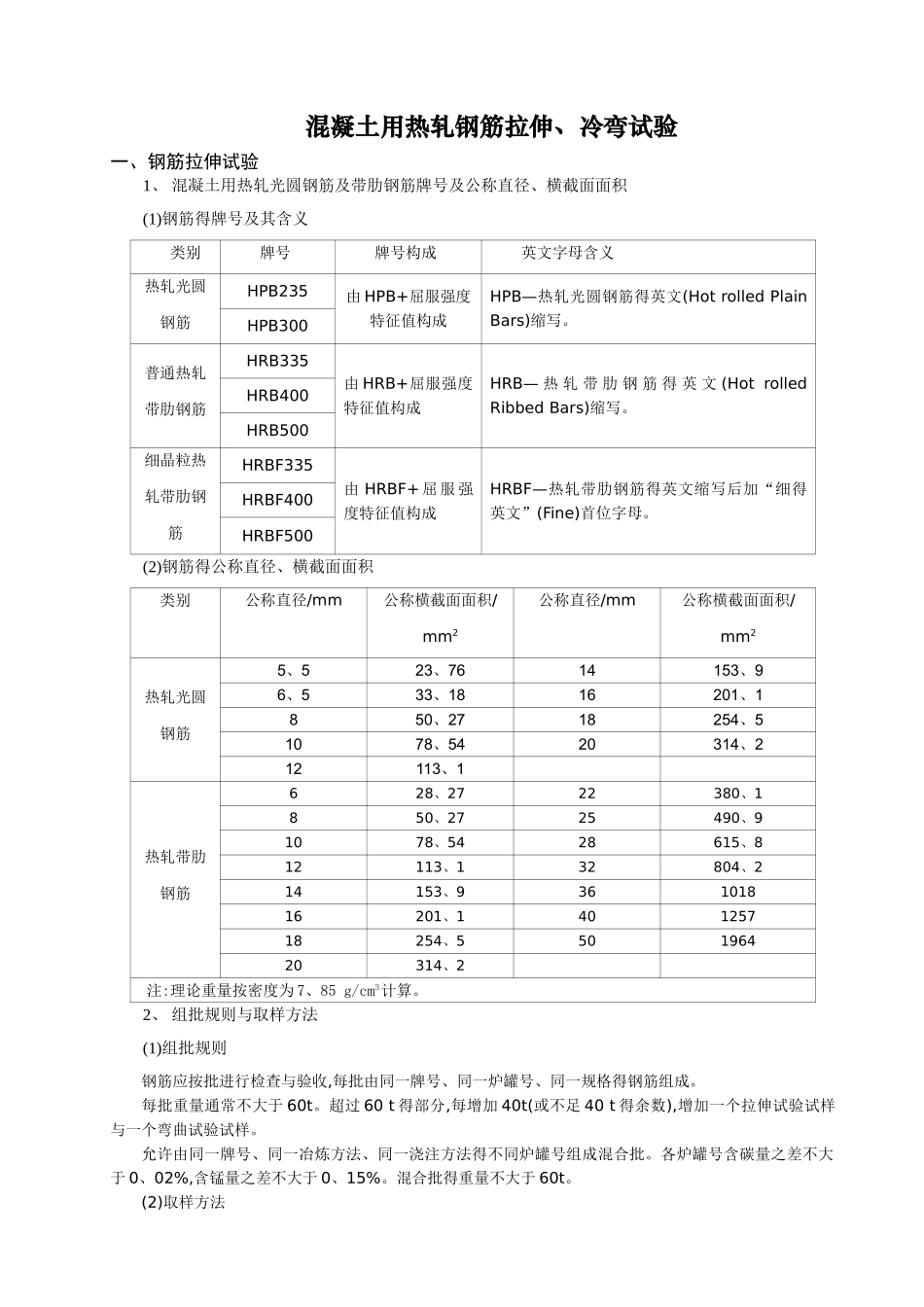

混凝土用热轧钢筋拉伸、冷弯试验一、钢筋拉伸试验1、 混凝土用热轧光圆钢筋及带肋钢筋牌号及公称直径、横截面面积(1)钢筋得牌号及其含义类别牌号牌号构成英文字母含义热轧光圆钢筋HPB235由 HPB+屈服强度特征值构成HPB—热轧光圆钢筋得英文(Hot rolled Plain Bars)缩写。HPB300普通热轧带肋钢筋HRB335由 HRB+屈服强度特征值构成HRB— 热 轧 带 肋 钢 筋 得 英 文 (Hot rolled Ribbed Bars)缩写。HRB400HRB500细晶粒热轧带肋钢筋HRBF335由 HRBF+ 屈 服 强度特征值构成HRBF—热轧带肋钢筋得英文缩写后加“细得英文”(Fine)首位字母。HRBF400HRBF500(2)钢筋得公称直径、横截面面积类别公称直径/mm公称横截面面积/mm2公称直径/mm公称横截面面积/mm2热轧光圆钢筋5、523、7614153、96、533、1816201、1850、2718254、51078、5420314、212113、1热轧带肋钢筋628、2722380、1850、2725490、91078、5428615、812113、132804、214153、936101816201、140125718254、550196420314、2注:理论重量按密度为 7、85 g/cm3计算。2、 组批规则与取样方法(1)组批规则钢筋应按批进行检查与验收,每批由同一牌号、同一炉罐号、同一规格得钢筋组成。每批重量通常不大于 60t。超过 60 t 得部分,每增加 40t(或不足 40 t 得余数),增加一个拉伸试验试样与一个弯曲试验试样。允许由同一牌号、同一冶炼方法、同一浇注方法得不同炉罐号组成混合批。各炉罐号含碳量之差不大于 0、02%,含锰量之差不大于 0、15%。混合批得重量不大于 60t。(2)取样方法每批钢筋得检验项目,取样方法与试验方法应符合下表得规定:钢筋种类每组试件数量拉伸试验弯曲试验热轧带肋钢筋2 根2 根热轧光圆钢筋2 根2 根取样方法为任选两根钢筋切取。(3)试件要求拉伸试件得长度 L,分别按下式计算后截取:拉伸试件:;式中:L、——分别为拉伸试件与冷弯试件得长度(mm);L0——拉伸试件得标距(mm);h、h1——分别为夹具长度与预留长度(mm),h1＝(0、5～1)a;a——钢筋得公称直径(mm)。对于光圆钢筋一般要求夹具之间得最小自由长度不小于 350mm;对于带肋钢筋,夹具之间得最小自由长度一般要求:时,不小于 350mm;时,不小于 400mm;时,不小于500mm。2、主要仪器设备(1)万能材料试验机:示值误差不大于 1％。量程得选择:试验时达到最大荷载时,指针最好在第三象限(180°～270°)内,或者数显破坏荷载在量程得 50％～75％之间。(2)钢筋打点机或划线机、游标卡尺(精度为 0、1mm)等。3、...
