钢管外脚手架施工方案

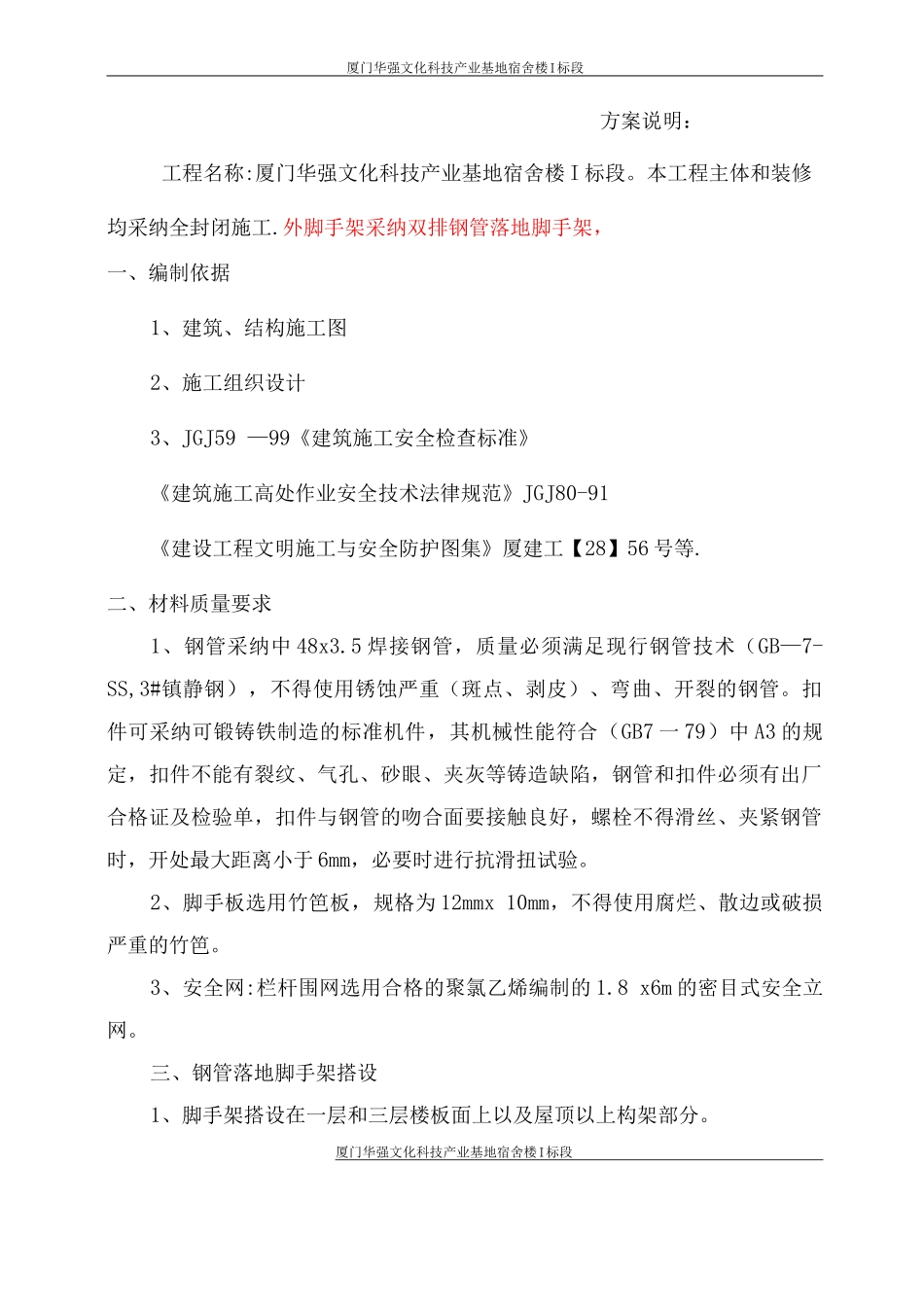

厦门华强文化科技产业基地宿舍楼 I 标段方案说明：工程名称:厦门华强文化科技产业基地宿舍楼 I 标段。本工程主体和装修均采纳全封闭施工.外脚手架采纳双排钢管落地脚手架，一、编制依据1、建筑、结构施工图2、施工组织设计3、JGJ59 —99《建筑施工安全检查标准》《建筑施工高处作业安全技术法律规范》JGJ80-91《建设工程文明施工与安全防护图集》厦建工【28】56 号等.二、材料质量要求1、钢管采纳中 48x3.5 焊接钢管，质量必须满足现行钢管技术（GB—7-SS,3#镇静钢），不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管。扣件可采纳可锻铸铁制造的标准机件，其机械性能符合（GB7 一 79）中 A3 的规定，扣件不能有裂纹、气孔、砂眼、夹灰等铸造缺陷，钢管和扣件必须有出厂合格证及检验单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝、夹紧钢管时，开处最大距离小于 6mm，必要时进行抗滑扭试验。2、脚手板选用竹笆板，规格为 12mmx 10mm，不得使用腐烂、散边或破损严重的竹笆。3、安全网:栏杆围网选用合格的聚氯乙烯编制的 1.8 x6m 的密目式安全立网。三、钢管落地脚手架搭设1、脚手架搭设在一层和三层楼板面上以及屋顶以上构架部分。厦门华强文化科技产业基地宿舍楼 I 标段2、脚手架的立杆基础平整、夯实、硬化并设纵横向扫地杆。3、先立里排立杆，后立外排立杆。对于每排立杆宜先立两端头的立杆，再立中间的一根立杆，当互相看齐后，立中间部分的各立杆。立杆要求垂直，立杆垂直度允许偏差应小于高度的 1/2.里、外两立杆连线应与墙面垂直,立杆横向间距 1。0m，纵向间距 1。5m，大横杆步高 1。8m。4、为保持架子的整体稳定，对于相邻两根立杆的接长接头，上下应错开5mm 以上，新接长的接头不应在同一步距内.因此，在竖立第一节立杆时，应选长短不一的钢管做立杆。立杆的接长应先接外排立杆，后接里排立杆。5、立杆竖好后，根据步高安装大、小横杆，在施工层及其上、下一皮架铺设竹笆脚手板。6、连墙点的设置：a、脚手架与建筑物连接不但可以防止因风荷载而产生的向内或向外倾翻事故，同时可以作为架体的中间约束，减少立杆的计算长度，提高承载能力，保证脚手架的整体稳定性。b、连墙杆宜靠近主节点设置，距主节点不应大于 3mm；每一结构层四跨设一连墙点，且成梅花型布置,且与建筑结构外梁上预埋的钢管拉接，拉接必须牢固；c、在搭设脚手架时，连墙杆与其他杆件同步搭设，严禁在脚手架使用期间拆除连墙杆。7、大横杆...
