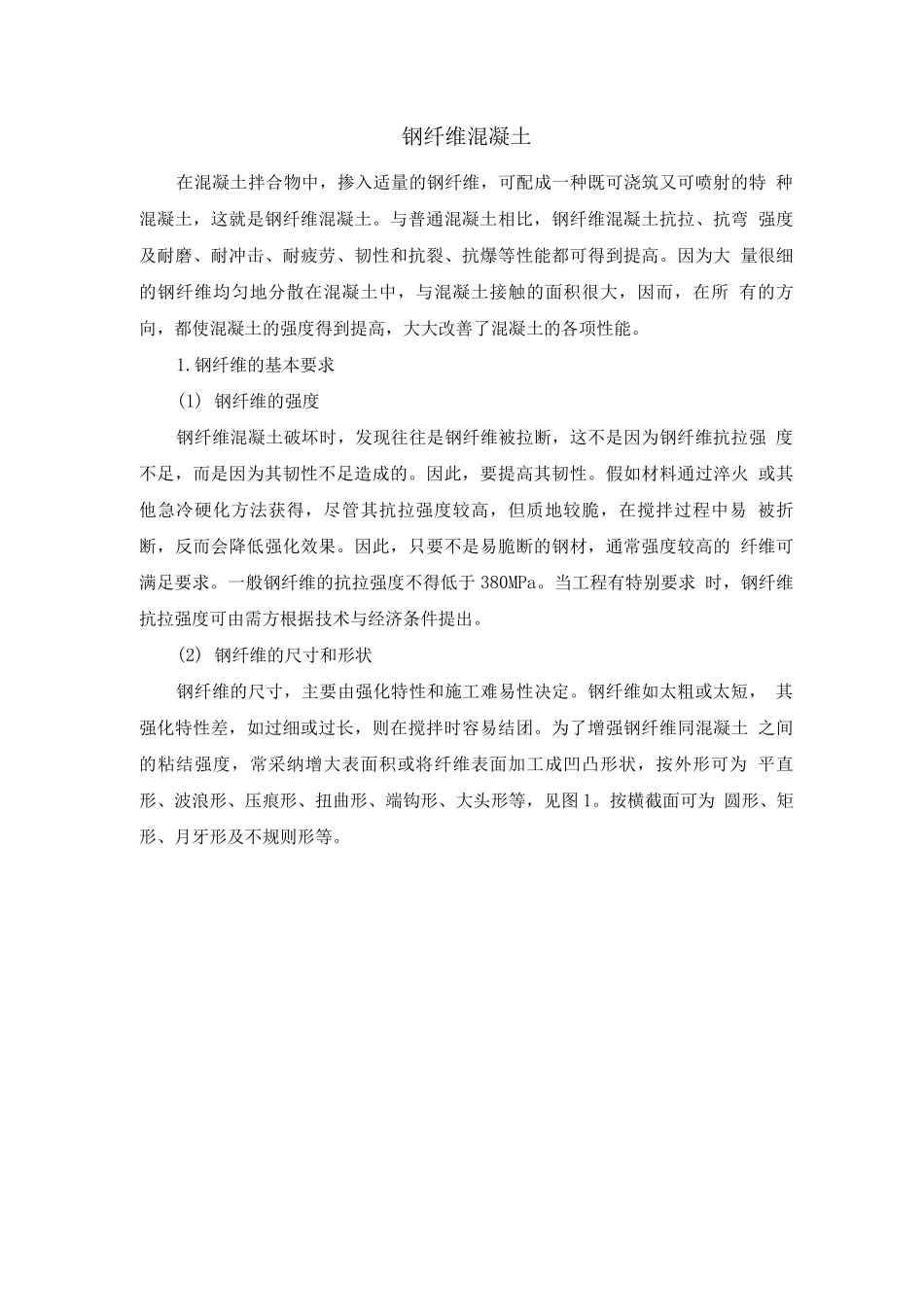

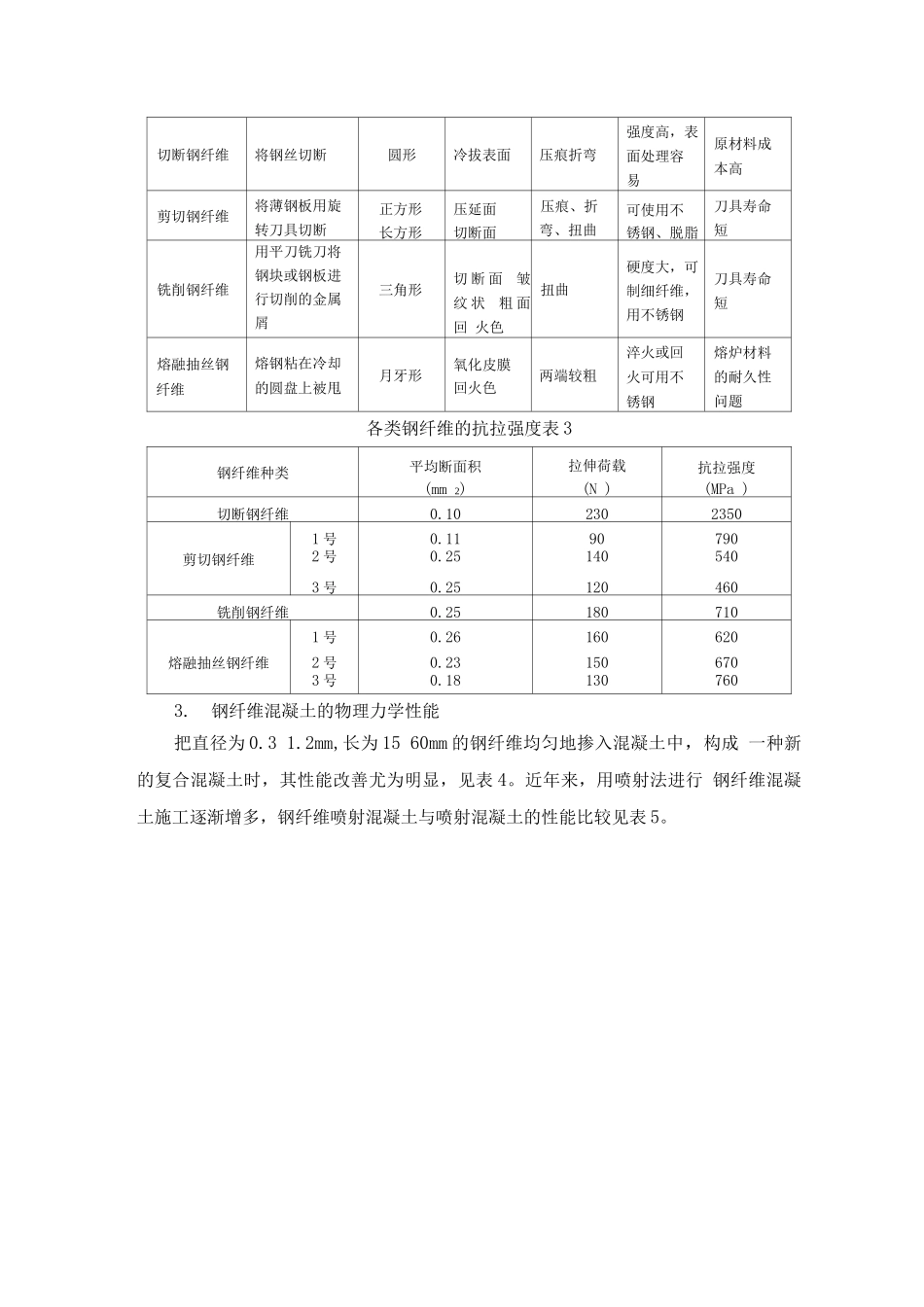

钢纤维混凝土在混凝土拌合物中，掺入适量的钢纤维，可配成一种既可浇筑又可喷射的特 种混凝土，这就是钢纤维混凝土。与普通混凝土相比，钢纤维混凝土抗拉、抗弯 强度及耐磨、耐冲击、耐疲劳、韧性和抗裂、抗爆等性能都可得到提高。因为大 量很细的钢纤维均匀地分散在混凝土中，与混凝土接触的面积很大，因而，在所 有的方向，都使混凝土的强度得到提高，大大改善了混凝土的各项性能。1.钢纤维的基本要求(1) 钢纤维的强度钢纤维混凝土破坏时，发现往往是钢纤维被拉断，这不是因为钢纤维抗拉强 度不足，而是因为其韧性不足造成的。因此，要提高其韧性。假如材料通过淬火 或其他急冷硬化方法获得，尽管其抗拉强度较高，但质地较脆，在搅拌过程中易 被折断，反而会降低强化效果。因此，只要不是易脆断的钢材，通常强度较高的 纤维可满足要求。一般钢纤维的抗拉强度不得低于 380MPa。当工程有特别要求 时，钢纤维抗拉强度可由需方根据技术与经济条件提出。(2) 钢纤维的尺寸和形状钢纤维的尺寸，主要由强化特性和施工难易性决定。钢纤维如太粗或太短， 其强化特性差，如过细或过长，则在搅拌时容易结团。为了增强钢纤维同混凝土 之间的粘结强度，常采纳增大表面积或将纤维表面加工成凹凸形状，按外形可为 平直形、波浪形、压痕形、扭曲形、端钩形、大头形等，见图 1。按横截面可为 圆形、矩形、月牙形及不规则形等。LI O,-T_rT——H—Qe OOo「''’！ OOo图 1 钢纤维的外形钢纤维的标称长度指钢纤维两端点之间的直线长度，其尺寸可为 15~60mm。 钢纤维截面的直径或等效直径宜在 0.3~1.2mm。钢纤维长径比或标称长径比宜在 30~1。钢纤维混凝土结构对钢纤维几何尺寸参数的要求宜符合表 1 的规定。钢纤维几何参数采纳范围表 1钢纤维馄凝土结构类别长度（mm ）直径（等效直径）（mm ）长径比一般浇筑成型的结构25~500.3~0.840~1抗震框架节点40~500.4~0.850~1铁路轨枕20~300.3~0.65 0~7 0喷射混凝土20~250.3~0.54 0~60注：钢纤维的等效直径是指非圆形截面换算成圆形截面的直径。2.钢纤维的种类和特征钢纤维的种类、制造方法及特征见表 2。钢纤维的抗拉强度见表 3。从各类 钢纤维对混凝土的增强效果来看，则以切断纤维、冷轧钢板剪切纤维和加工硬度 较大的铣削纤维比较好。各类钢纤维的制造方法和特征表 2钢纤维种类制造方法特征存在问题断面形状表面防拔方法其他切断钢纤维将钢丝切断圆形冷拔表面压痕折弯强度高，表 面...
