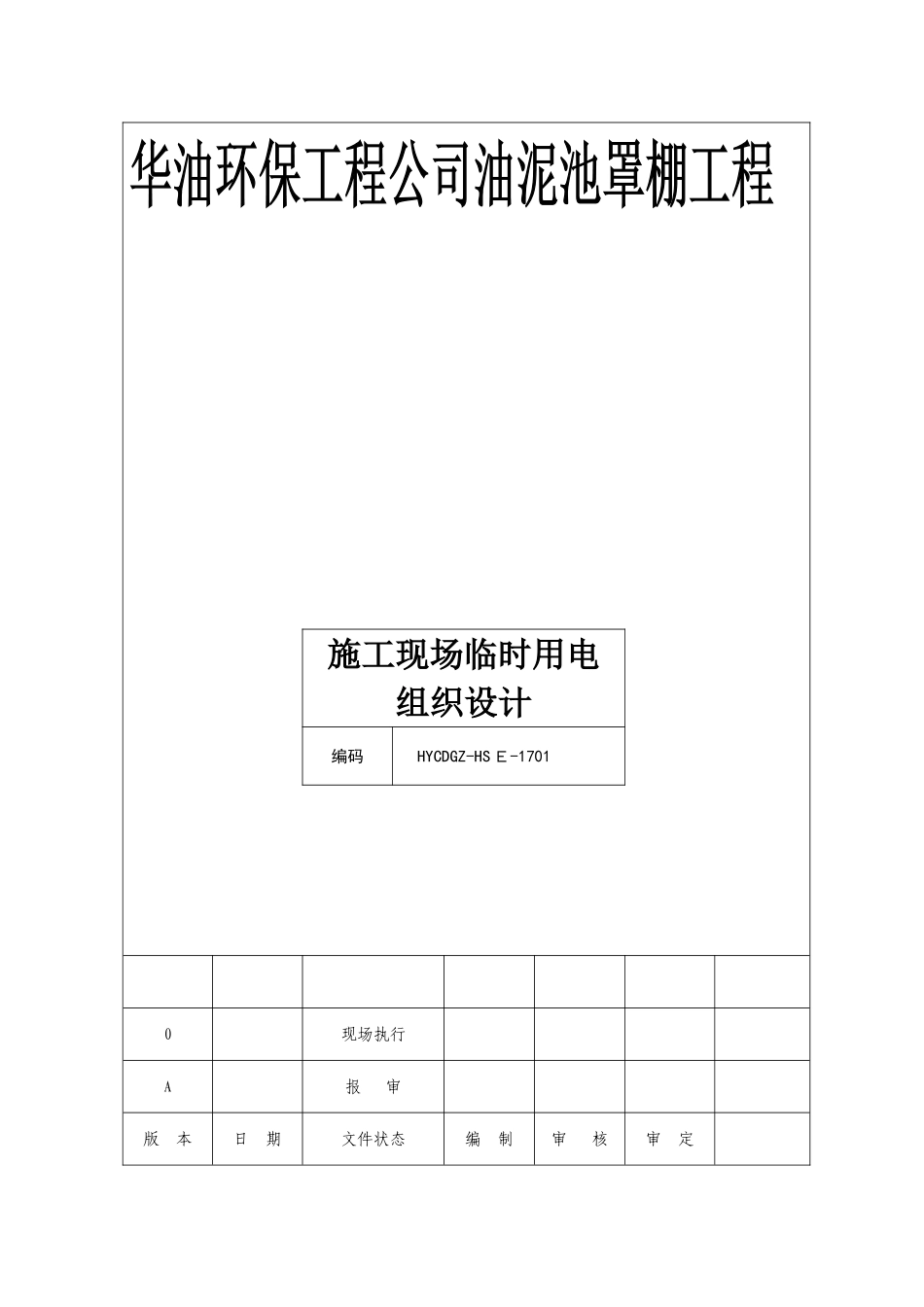

钢结构临时用电施工方案

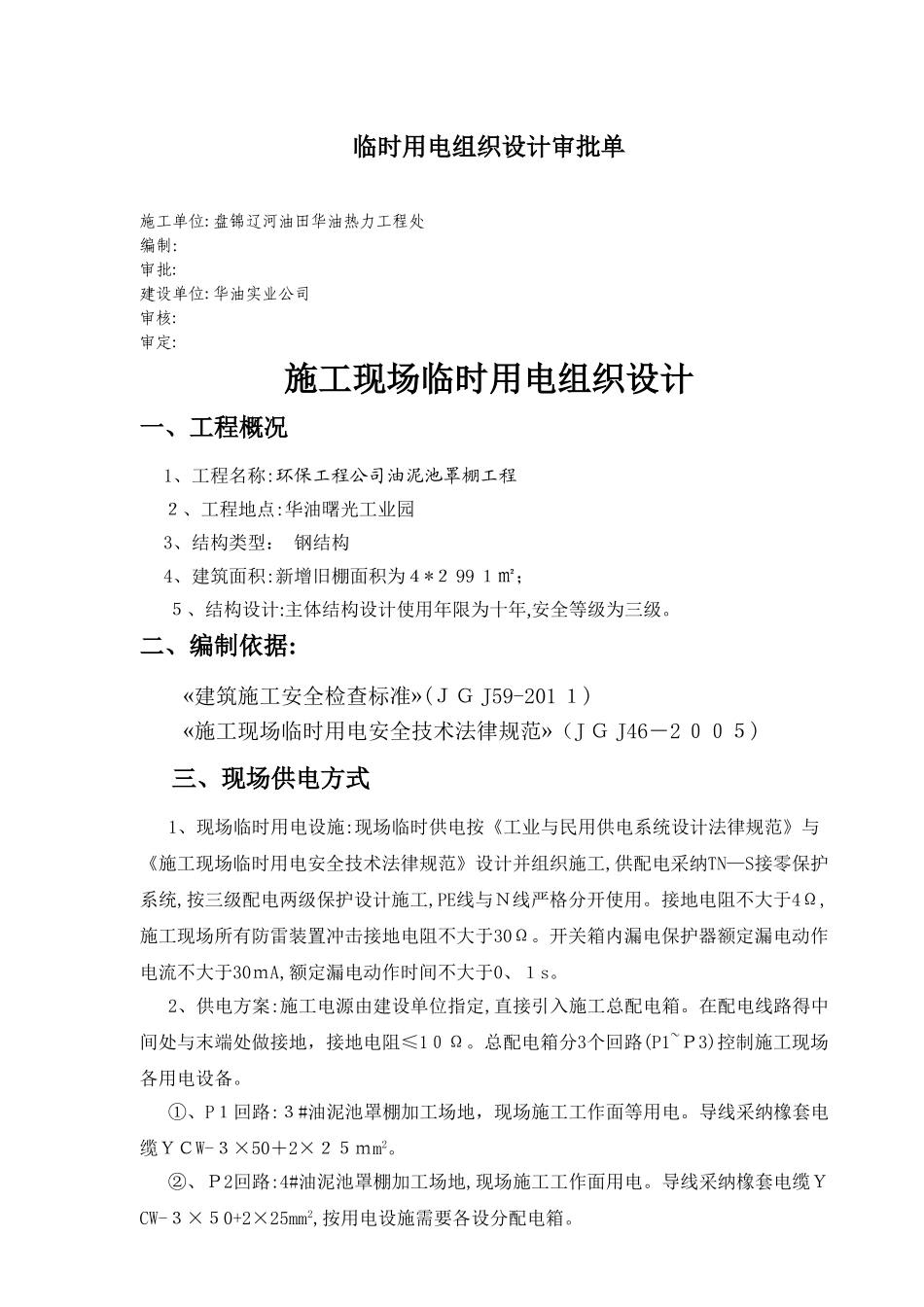

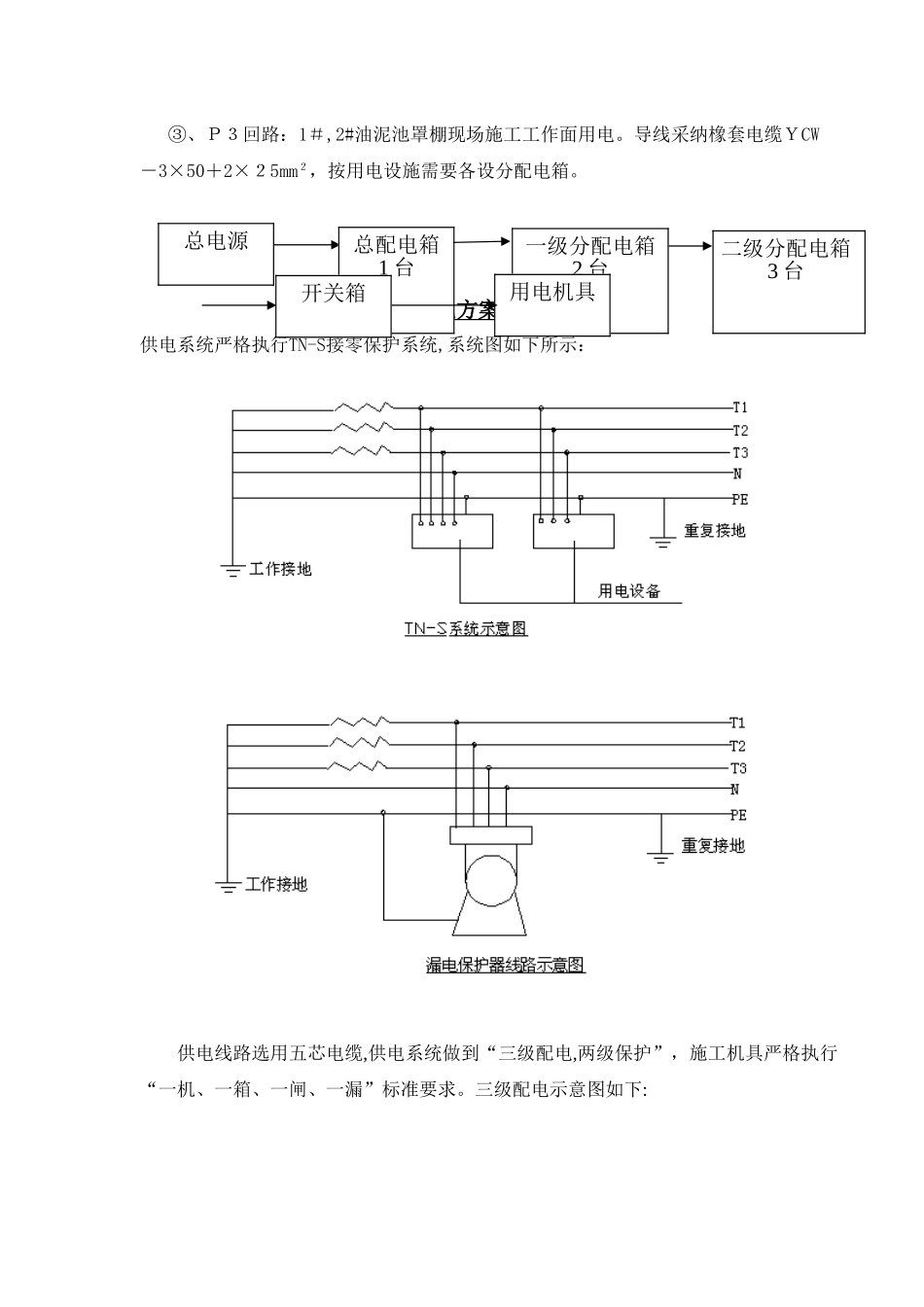

施工现场临时用电组织设计编码HYCDGZ-HS Ｅ-17010现场执行A报 审版 本日 期文件状态编 制审 核审 定临时用电组织设计审批单施工单位:盘锦辽河油田华油热力工程处编制：审批:建设单位:华油实业公司审核:审定:施工现场临时用电组织设计一、工程概况1、工程名称:环保工程公司油泥池罩棚工程２、工程地点:华油曙光工业园3、结构类型： 钢结构4、建筑面积:新增旧棚面积为４*２ 99 １㎡；５、结构设计:主体结构设计使用年限为十年,安全等级为三级。二、编制依据:«建筑施工安全检查标准»(ＪＧ J59-201 １)«施工现场临时用电安全技术法律规范»（J Ｇ J46－2 ００５)三、现场供电方式1、现场临时用电设施:现场临时供电按《工业与民用供电系统设计法律规范》与《施工现场临时用电安全技术法律规范》设计并组织施工,供配电采纳TN—S接零保护系统,按三级配电两级保护设计施工,PE线与Ｎ线严格分开使用。接地电阻不大于4Ω,施工现场所有防雷装置冲击接地电阻不大于30Ω。开关箱内漏电保护器额定漏电动作电流不大于30ｍA,额定漏电动作时间不大于0、１s。2、供电方案:施工电源由建设单位指定,直接引入施工总配电箱。在配电线路得中间处与末端处做接地，接地电阻≤1０Ω。总配电箱分3个回路(P1~Ｐ3)控制施工现场各用电设备。①、P１回路:３#油泥池罩棚加工场地，现场施工工作面等用电。导线采纳橡套电缆ＹＣW-３×50＋2×２５ｍm2。②、Ｐ2回路:4#油泥池罩棚加工场地,现场施工工作面用电。导线采纳橡套电缆ＹCW-３×５0+2×25mm2,按用电设施需要各设分配电箱。③、Ｐ３回路：1＃,2#油泥池罩棚现场施工工作面用电。导线采纳橡套电缆ＹCW－3×50＋2×２5mm２，按用电设施需要各设分配电箱。供电方案示意图供电系统严格执行TN-S接零保护系统,系统图如下所示：供电线路选用五芯电缆,供电系统做到“三级配电,两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电示意图如下:总电源总配电箱1 台 一级分配电箱2 台二级分配电箱3 台开关箱用电机具三级配电两级保护示意图以上二路线路内得分路开关箱、动力配电箱、照明配电箱均采纳有“3C”认证得电气产品。各配电箱均设重复接地,接地电阻不大于 10 欧姆。所有线路均按实体容量计算安全载流量,过路与通道用钢管保护电力电缆,其余直埋,入土深度不小于 500 毫米。四、现场供电负荷计算用电设施一览表序号机械或设备名称数量额定功(KW)/台使用部位备注1钢 筋 切 断 机２台...
