钢结构临时用电施工方案

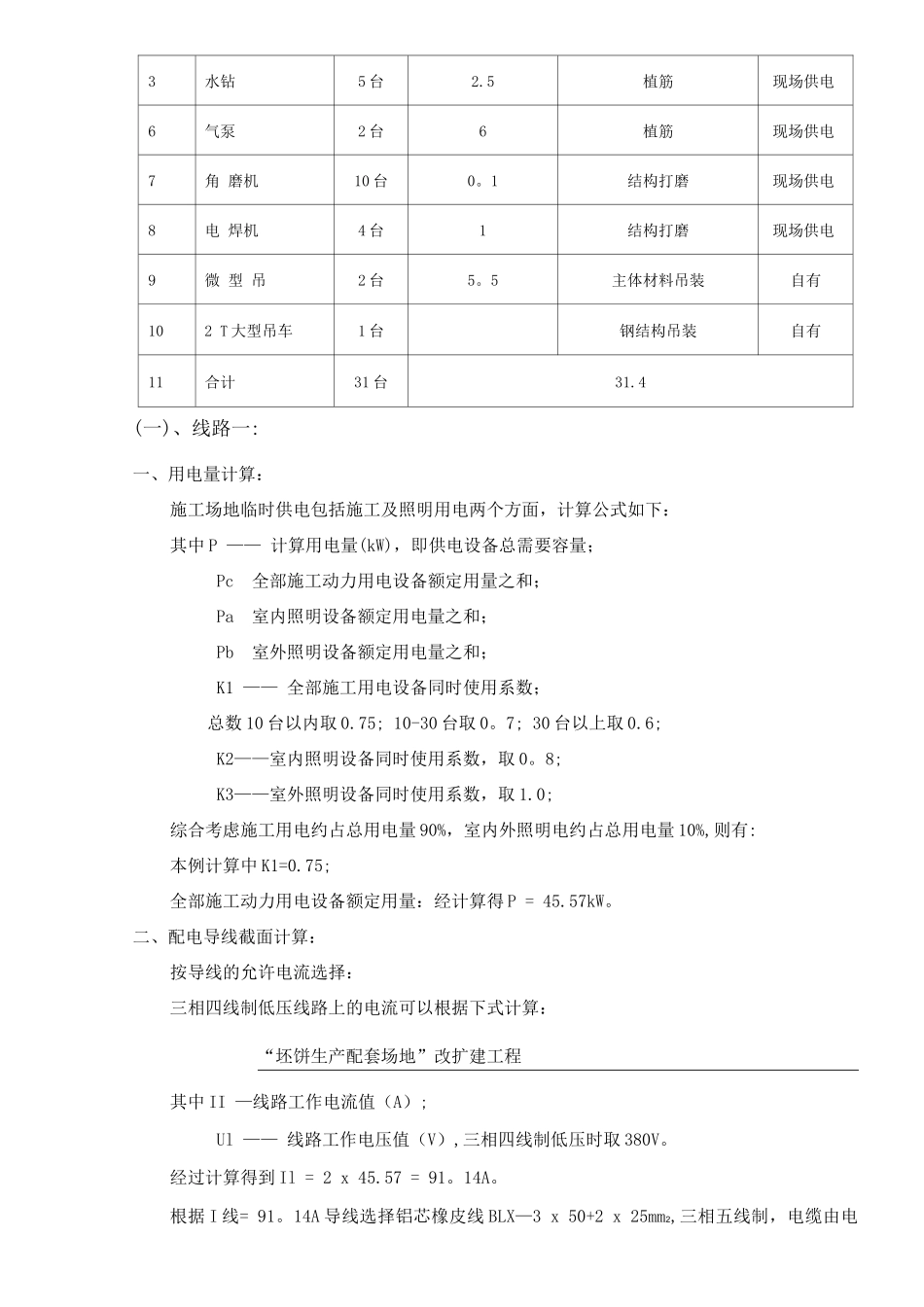

“坯饼生产配套场地”改扩建工程“坯饼生产配套场地”改扩建工程临时用电方案四川昊森建设工程有限公司施工现场临时用电施工方案一、工程概况1、工程名称：“坯饼生产配套场地”改扩建工程2、工程地点：成都市温江区黄金路 191 号3、结构类型：钢结构4、建筑面积:新增厂房建筑面积为 13925、结构设计：建筑物抗震设防类为丙类，结构安全等级为二级，抗震等级三级，结构设计合理使用年限为五十年二、编制依据：建筑施工安全检查标准 JGJ59-99 )施工现场临时用电安全技术法律规范(JGJ46-25)三、现场供电方式“坯饼生产配套场地”改扩建工程1. 现场临时用电设施：现场临时供电按《工业与民用供电系统设计法律规范》和《施工现场临时用电安全技术法律规范》设计并组织施工，供配电采纳 TN—S 接零保护系统，按三级配电两级保护设计施工，PE 线与 N 线严格分开使用。接地电阻不大于 40,施工现场所有防雷装置冲击接地电阻不大于 3。开关箱内漏电保护器额定漏电动作电流不大于 30mA，额定漏电动作时间不大于 0。1s。2。供电方案：施工电源由建设单位提供，直接引入施工总配电箱。在配电线路的中间处和末端处做重要接地，接地电阻＜10。。配电箱分 3 个回路（P1〜P3）控制施工现场各用电设备。① 、P1 回路供加工场地等用电.导线采纳铝芯橡皮线 BLX-3 x 50+2 x 25mm2。② 、P2 回路供现场施工工作面用电.导线采纳铝芯橡皮线 BLX—3 x 50+2 x 25mm2,按用电设施需要各设分配电箱.供电系统严格执行 TN—S 接零保护系统，系统图如下所示：供电线路选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求.三级配电示意图如下：三级配电两级保护示意图以上二路线路分别由分路开关箱、动力配电箱、照明分路箱、照明配电箱、动力单机箱、照明终端箱等组成，均采纳有“3C”认证的电气产品。电焊机设单机开关箱。各配电箱均设重复接地，接地电阻不大于 10 欧姆。所有线路均按实体容量计算安全载流量，过路和通道用钢管保护电力电缆，其余直埋，入土深度不小于 5 毫米。四、现场供电负荷计算用电设施一览表序号机械或设备名称数量额定功（KW ） /台使用部位备注“坯饼生产配套场地”改扩建工程1电锤5 台1。8结构加固、结构植筋现场供电2切 割机2 台2。5结构打磨现场供电3水钻5 台2.5植筋现场供电6气泵2 台6植筋现场供电7角 磨机10 台0。1结构打磨现场供电8电 焊机4 ...
