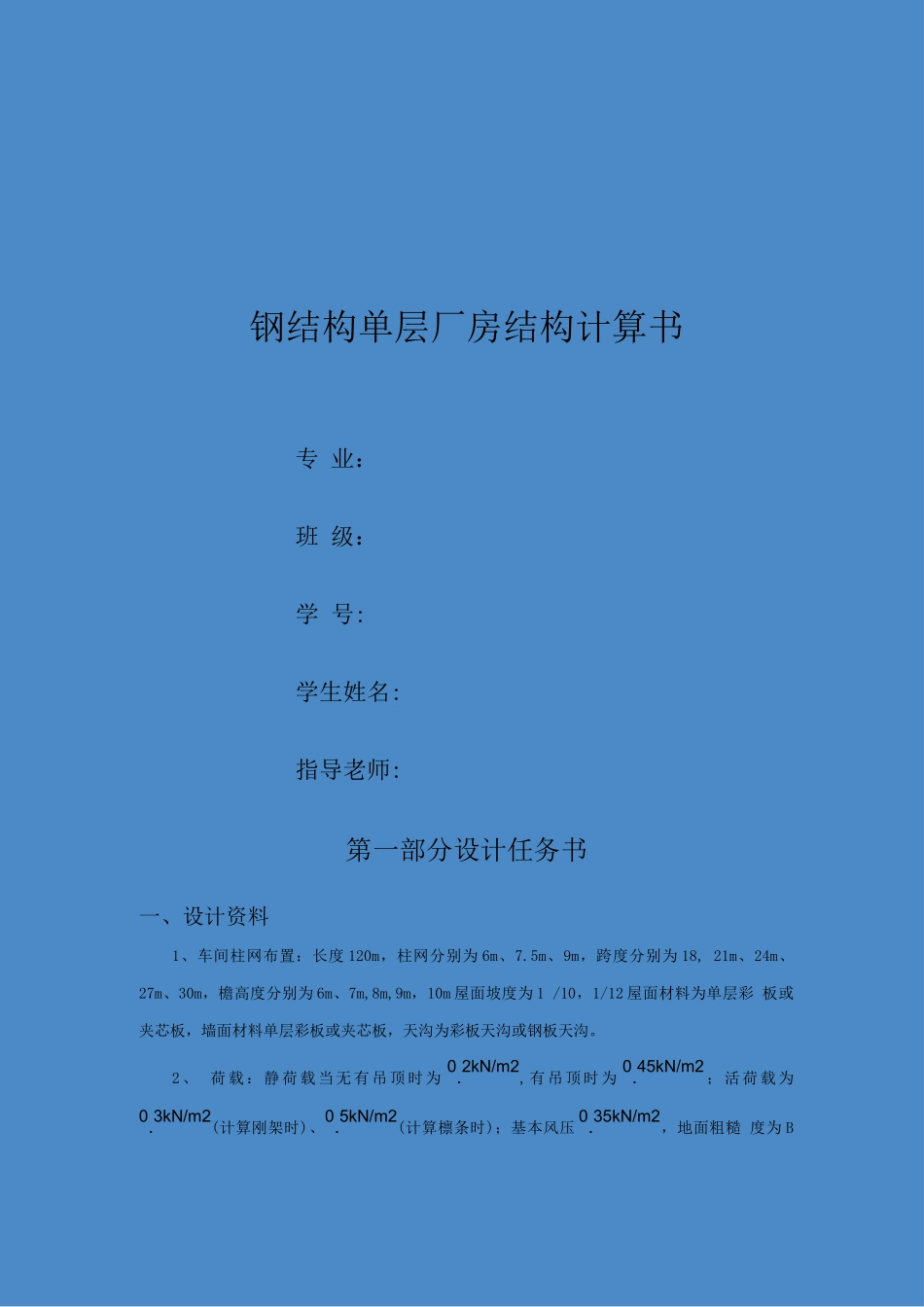

钢结构单层厂房计算书

钢结构单层厂房结构计算书专 业：班 级：学 号:学生姓名:指导老师:第一部分设计任务书一、设计资料1、车间柱网布置：长度 120m，柱网分别为 6m、7.5m、9m，跨度分别为 18, 21m、24m、 27m、30m，檐高度分别为 6m、7m,8m,9m，10m 屋面坡度为 1 /10，1/12 屋面材料为单层彩 板或夹芯板，墙面材料单层彩板或夹芯板，天沟为彩板天沟或钢板天沟。2 、 荷 载 ： 静 荷 载 当 无 有 吊 顶 时 为 0.2kN/m2, 有 吊 顶 时 为 0.45kN/m2 ； 活 荷 载 为 0.3kN/m2(计算刚架时)、0.5kN/m2(计算檩条时)；基本风压 0.35kN/m2，地面粗糙 度为 B类；雪荷载为 0.5kN/m2；地震设防烈度为 7 度。3、材质：Q235 或 Q345 钢材4、 地质水文条件：场地平坦，周围无相邻建筑物，II 类场地土，自上而下土层分布情 况为：(1) 素填土，FK=50kPa,ES=2.8MPa，厚度 0.5~1.m，灰褐色，软塑(2) 粘土, FK=170kPa,ES=7.0MPa，厚度 0.4~1.m，黄褐色，可塑(3) 粘土，FK=280kPa,ES=12.0MPa,厚度 3.0m，褐色，硬塑(4) 粘土，FK=420kPa,ES=15.0MPa，厚度 2.9m，黄褐色，硬塑(5) 强风化岩层，FK=420kPa，坚硬地下水位较低，无侵蚀性。施工技术条件:各种机具、材料和施工质量能满足要求。二、作业要求根据不同柱网、跨度、檐高度、荷载可以有多种不同的组合。每人取其中的一种组合(不得雷同)，独立完成轻钢门式刚架结构设计计算。坡度=1/10坡度=1/12\跨度 檐高\1821242730\跨度 檐高、182124273061611162162631367271217227273237838131823828333894914192492934—————.《建筑钢结构设计》大作业10 I 5 I 10 I 15 I 20 I 25~~10~~I 30 I 35根据要求可知：檐高度 7m、柱网间距 9m、跨度为 21m、坡度为 1/10。要求计算书内容要有系统地编排，字体要端正，表示要清楚，计算步骤明确，计算公式和数 据来源应有依据，并应附有与设计有关的插图和说明。三、设计计算书内容1、确定柱网和屋面及其支撑布置，选择钢材及焊接材料，并明确提出对保证项目的要求；2、门式刚架选型，确定梁柱截面形式，并初估截面尺寸；3、梁柱线刚度计算及其计算长度确定；4、荷载统计及计算荷载计算；5、用结构力学计算各工况下的内力、柱顶水平位移及横梁挠度；6、进行荷载组合、内力组合(不考虑地震计算)；7、构件及连接节点(梁柱连接节点、屋面梁拼接节点)设计计算；8、柱脚设计计算。要求计算书内容要有系统地编排，字体要端...
