钢结构材料取样检测方案

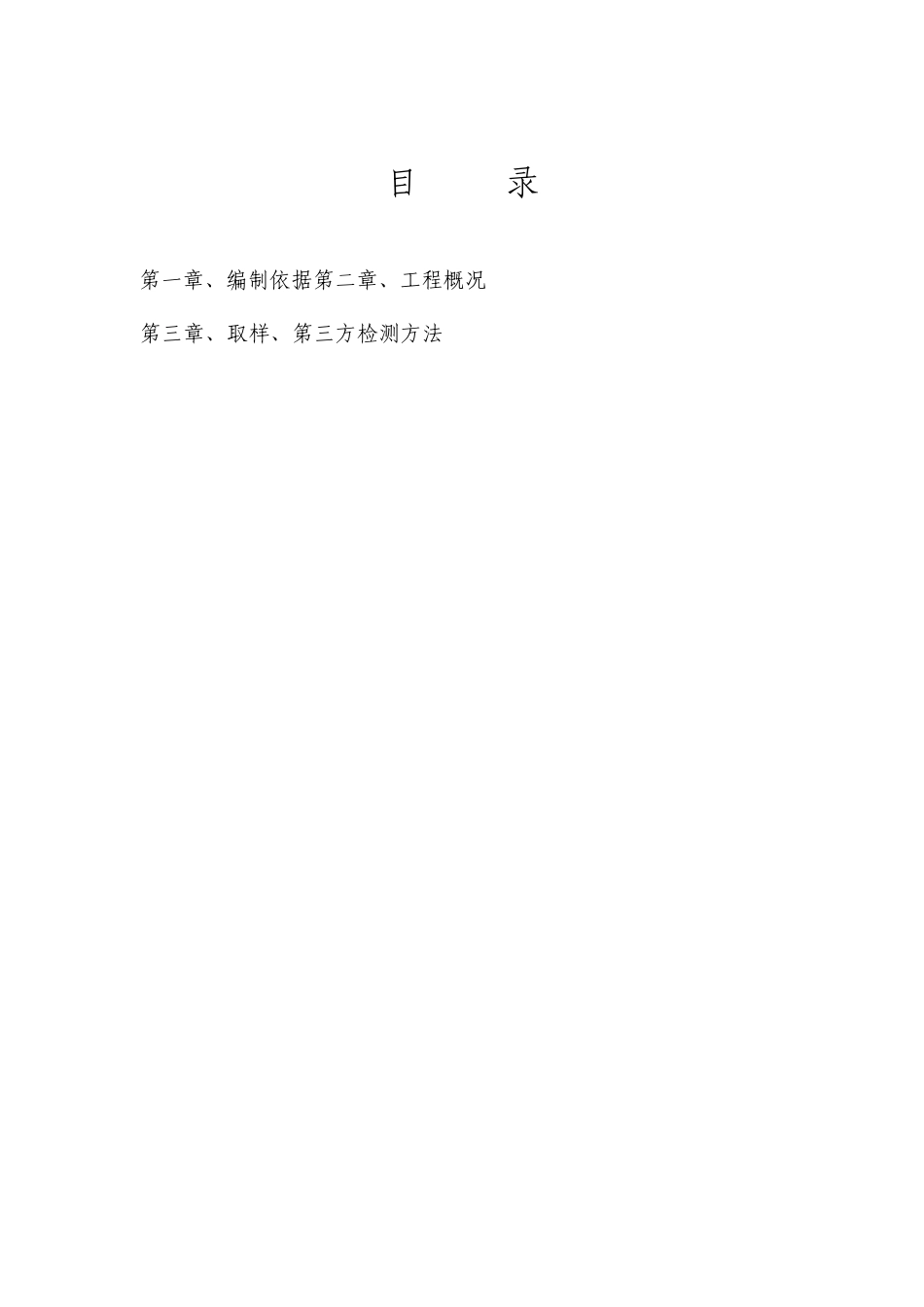

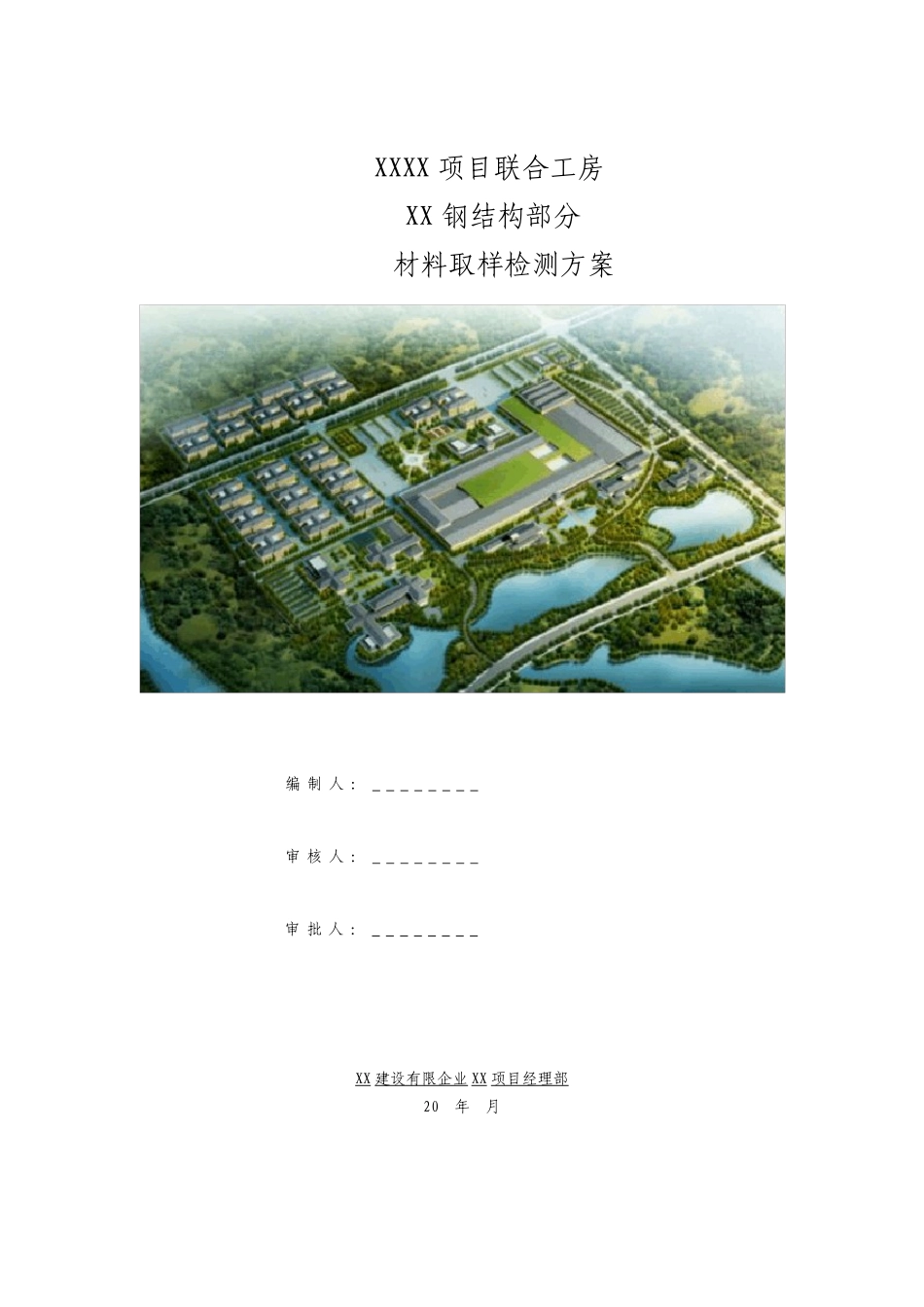

XXXX 项目联合工房 XX 钢结构部分 材料取样检测方案 编 制 人 ： 审 核 人 ： 审 批 人 ： XX 建设有限企业 XX 项目经理部 20 年 月 目 录 第一章、编制依据第二章、工程概况第三章、取样、第三方检测方法 第一章 编制依据 一、编制依据 1、湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程机械工业第六设计讨论院设计一次图（图号：0001-301B-12）及鄂州市建筑设计院深化设计图纸。 2、湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程二次招标文件 （项目编号：HBCZ-090)及工程施工协议（鄂冶建经合施字（）第 021号）。 3、钢结构材料取样送检国家标准。 第二章 施工概况 一、施工概况 我企业承建湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程结构类型为钢桁架及钢彩板屋面，共有 3 个区，分别为Ⅰ-B 区（该区共有 4563m2)、Ⅴ区（该区共有 5832m2)及Ⅷ-B 区(该区共有 10260m2)，序号 材料名称 检测内容 依据标准 取样方法 批量或检测数量 1 各种钢材 抗拉强度 弯曲试验 GB/T700-2006 取300×30试件，每种规格取2件 60t 2 高强螺栓 扭矩系数、抗拉强度试验 GB50205-2001 每种规格取8件 5000件 3高强螺栓连接面 抗滑移系数 GB50205-2001 每规格取3件 工程量每t 一批 4 焊缝质量 内部缺点无损探伤检测 GB50205-2001 现场检验 %20 探伤检测 焊缝外观质量 GB50205-2001 现场检验 10%且不少于10处 5 防火涂料 防火涂层厚度检测 GB50205-2001 现场检测 - 6 焊件检测 焊件抗拉强度检测 JGJ81- 每种规格取3件 - 跨度为 18m、21m 及 27m，柱间距离为 9m。钢结构材质为 Q345B，结构连接方式为高强螺栓连接及焊接连接。钢柱及屋面梁为 H 型板拼结构，天沟为不锈钢材质，檩条为高频焊 H 型钢，屋面板为 820 型彩钢板。依照图纸设计钢柱要求抛丸除锈不刷油漆，除锈等级达成Sa2.5，钢梁要求防火涂料涂层保护。 第二章 取样、第三方检测方法 一、钢结构材料取样检测要求及检测单位 1 、施工人员应严格根据取样和送检要求，对施工现场取样和送检进行操作，取样人员应在试样或其包装上作出标识、封志。标识、封志应标明工程名称、取样部位、取样日期、样品名称和样品数量，并由见证人员和取样人员签字、盖章。 2、所取原材料、试件样品，必须送至具备有效资质检测单位检测。检测单位必须具备省级及以上相关行政主管部门颁发检测资质证书和对外承接...
