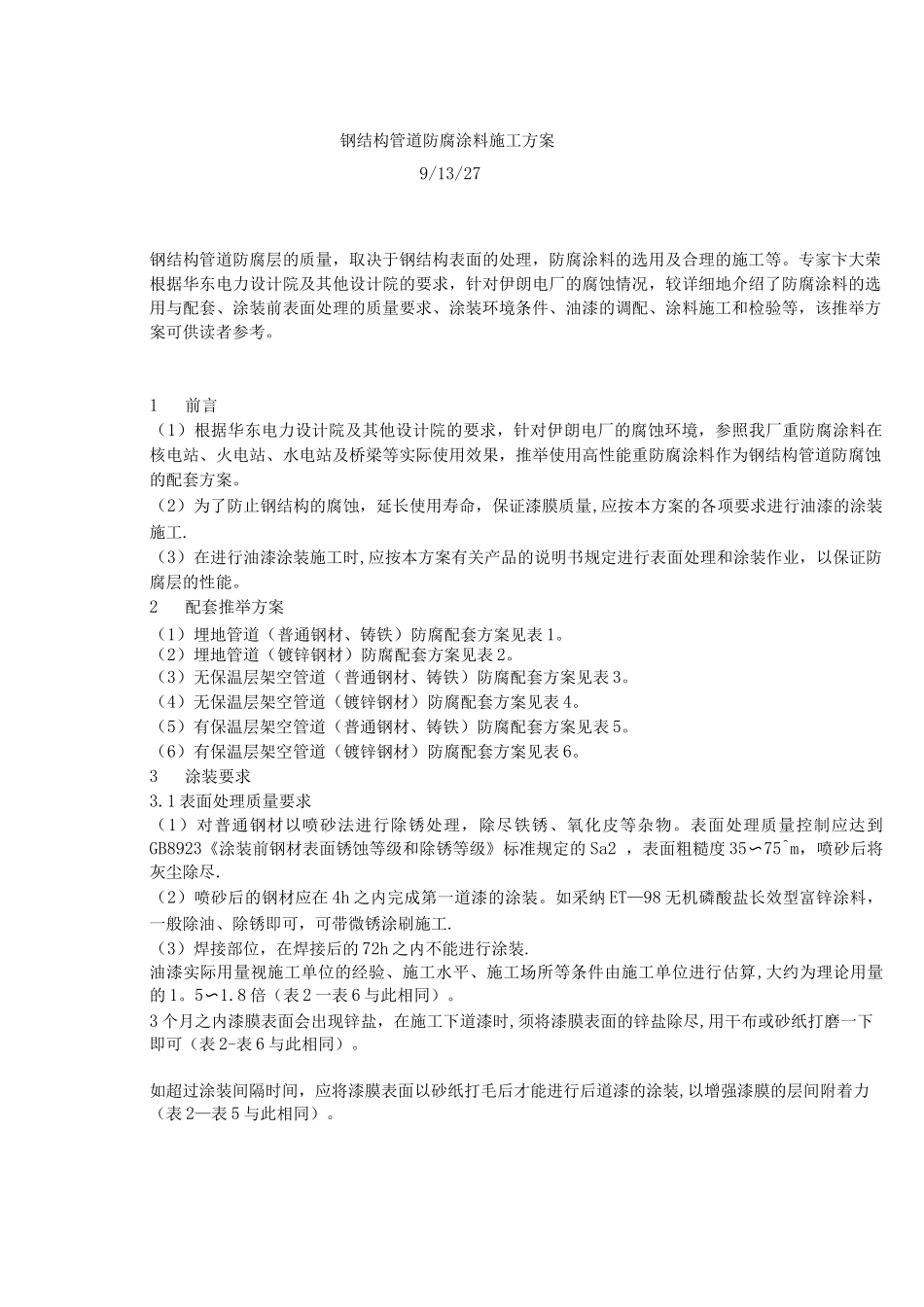

钢结构管道防腐涂料施工方案9/13/27钢结构管道防腐层的质量，取决于钢结构表面的处理，防腐涂料的选用及合理的施工等。专家卞大荣根据华东电力设计院及其他设计院的要求，针对伊朗电厂的腐蚀情况，较详细地介绍了防腐涂料的选用与配套、涂装前表面处理的质量要求、涂装环境条件、油漆的调配、涂料施工和检验等，该推举方案可供读者参考。1前言（1）根据华东电力设计院及其他设计院的要求，针对伊朗电厂的腐蚀环境，参照我厂重防腐涂料在核电站、火电站、水电站及桥梁等实际使用效果，推举使用高性能重防腐涂料作为钢结构管道防腐蚀的配套方案。（2）为了防止钢结构的腐蚀，延长使用寿命，保证漆膜质量,应按本方案的各项要求进行油漆的涂装施工.（3）在进行油漆涂装施工时,应按本方案有关产品的说明书规定进行表面处理和涂装作业，以保证防腐层的性能。2配套推举方案（1）埋地管道（普通钢材、铸铁）防腐配套方案见表 1。（2）埋地管道（镀锌钢材）防腐配套方案见表 2。（3）无保温层架空管道（普通钢材、铸铁）防腐配套方案见表 3。（4）无保温层架空管道（镀锌钢材）防腐配套方案见表 4。（5）有保温层架空管道（普通钢材、铸铁）防腐配套方案见表 5。（6）有保温层架空管道（镀锌钢材）防腐配套方案见表 6。3涂装要求3.1 表面处理质量要求（1）对普通钢材以喷砂法进行除锈处理，除尽铁锈、氧化皮等杂物。表面处理质量控制应达到GB8923《涂装前钢材表面锈蚀等级和除锈等级》标准规定的 Sa2 ，表面粗糙度 35〜75^m，喷砂后将灰尘除尽.（2）喷砂后的钢材应在 4h 之内完成第一道漆的涂装。如采纳 ET—98 无机磷酸盐长效型富锌涂料，一般除油、除锈即可，可带微锈涂刷施工.（3）焊接部位，在焊接后的 72h 之内不能进行涂装.油漆实际用量视施工单位的经验、施工水平、施工场所等条件由施工单位进行估算,大约为理论用量的 1。5〜1.8 倍（表 2 一表 6 与此相同）。3 个月之内漆膜表面会出现锌盐，在施工下道漆时,须将漆膜表面的锌盐除尽,用干布或砂纸打磨一下即可（表 2-表 6 与此相同）。如超过涂装间隔时间，应将漆膜表面以砂纸打毛后才能进行后道漆的涂装,以增强漆膜的层间附着力（表 2—表 5 与此相同）。表 2 埋地管道（镀锌钢材）防腐配套方案I-;- 1除牧程序油潍名林i篮1 八 3| J -1不散h；J1 fc -H琦再 iJ ni'iCiJ：l论汁血|L 1 TO U'_ 1(23 C 1K6柞*仙_ Il妙"於长d1级 Ml拉大妇*汕*兴"耻 LILI...
